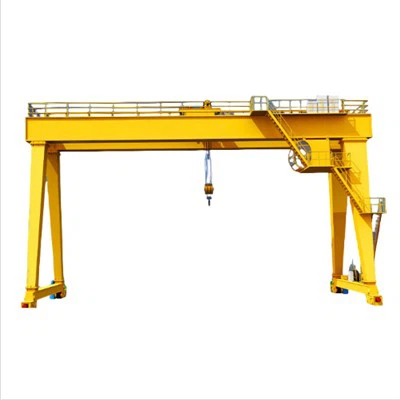

Nagy hatékonyságú Ce&iso 5 tonnás 10 tonnás 20 tonnás duplagerendás portáldaru

ANagy hatékonyságú Ce&iso 5 tonnás 10 tonnás 20 tonnás duplagerendás portáldaruegy nagy -kapacitású, nagy teherbírású-emelési megoldás, amelyet kifejezetten az igényes ipari és építőipari környezetekhez terveztek. A két robusztus főgerendával és motoros hajtásrendszerrel meghajtott daru megbízható teljesítményt, precíziós vezérlést és kivételes emelőerőt biztosít. Jellemzően emelőkocsival van felszerelve, amely a hídgerendák mentén halad, így rugalmas és hatékony anyagmozgatást tesz lehetővé.

Ez a portáldaru ideális olyan műveletekhez, amelyek rendkívül nehéz és túlméretezett terhek kezelését igénylik, például hajógyárakban, nehézgépgyártásban, acélgyárakban, erőművekben és infrastrukturális projektekben. Szerkezeti konfigurációja kiváló stabilitást és támogatást biztosít, míg a motoros{1}}mechanizmus sima és automatizált darumozgást tesz lehetővé a fokozott működési hatékonyság érdekében.

A legfontosabb kiemelések a következők:

Névleges kapacitás:150 tonna

Fesztáv és emelési magasság:Testreszabható a helyszíni követelményeknek megfelelően

Szerkezet típusa:Kétgerendás portál dobozos vagy rácsos gerendákkal

Hajtásrendszer:Motoros, fejlett sebességváltóval a sima mozgás érdekében

Emelő típusa:Nagy teherbírású-emelőkocsi precíz függőleges és vízszintes mozgással

Üzemmód:Vezérlőfülke, vezeték nélküli távirányító vagy függővezérlés

Alapelemek PLC, motor, csapágy, sebességváltó, motor, nyomástartó edény, hajtómű, szivattyú

Származási hely Henan, Kína

Garancia 1 év

Súly (KG) 30000 kg

Alkalmazás Előregyártott udvar, építkezés, raktár stb.

Terméknév 40 tonnás terpesztartó gumiabroncs egygerendás portáldaruk

A típusú daru, egytartós, duplatartós terpesztartó

Emelőszerkezet Vevői követelmények

Vezérlési mód Kabinvezérlés+távirányító

Teherbírás 5-1200 tonna

Többféle kormányzási mód Menet egyenesen, keresztirányú utazás, körhintakormányzás stb.

Telepítés a webhelyről- és online

Motor Híres márka

Munkavégzés A3~A5

Kétgerendás főtartó

Típus:Doboz{0}} vagy rácsos{1}} típusú hegesztett acélszerkezet

Funkció:Megtámasztja az emelőkocsit, és áthelyezi a terhet a végkocsikra

Funkció:Nagy merevség és teherbírás-nagy űrtartalmú műveletekhez

Támasztó lábak (Gantry Legs)

Szerkezet:Merev acél lábak, amelyek összekötik a főgerendát a végkocsikkal

Funkció:Támogatja a függőleges terheléseket és megőrzi a szerkezeti stabilitást

További jellemzők:Karbantartó platformok és létrák a hozzáféréshez

Emelőkocsi

Konfiguráció:A kettős gerendák közé vagy tetejére szerelhető

Alkatrészek:Emelőszerkezet (motor, dob, drótkötél), kocsiváz és kerékrendszer

Funkció:Függőleges emelést és vízszintes mozgást végez a híd mentén

3.Végkocsik

Funkció:Csatlakoztassa a távolsági gerendákat a{0}}földön futó kerekekhez

Hajtás:Motoros kerekekkel felszerelve a daru mozgásához a portálsínek mentén

Tervezés:Tartalmaz ütközőket, sínbilincseket és végálláskapcsolókat a biztonság érdekében

4. Földi haladási mechanizmus

Meghajtó típusa:Motoros{0}}hajtású kerekek (egy- vagy kettős meghajtású rendszer)

Mozgás:Lehetővé teszi a teljes daru hosszirányú mozgását a vágányok mentén

Ellenőrzés:Szinkronizált mozgás inverter vagy PLC{0}}alapú vezérlőkkel

5. Földi haladási mechanizmus

Meghajtó típusa:Motoros{0}}hajtású kerekek (egy- vagy kettős meghajtású rendszer)

Mozgás:Lehetővé teszi a teljes daru hosszirányú mozgását a vágányok mentén

Ellenőrzés:Szinkronizált mozgás inverter vagy PLC{0}}alapú vezérlőkkel

Daru kerék

A darukerekek főbb jellemzői; Anyaga: Jellemzően nagy -szilárdságú acélból vagy ötvözött anyagokból készül, hogy ellenálljon a nagy terhelésnek és ellenálljon a kopásnak. A gyakori anyagok közé tartozik a szénacél, a kovácsolt acél vagy a hőkezelt acél a tartósság növelése érdekében.

Kivitel: Lapos kerekek: Lapos-tetős sínekhez használják, lehetővé téve az oldalirányú mozgás rugalmasságát. Karimás kerekek: Az egyik oldalon karima található, amely megakadályozza a kisiklást, és fenntartja a sínhez való igazodást. Dupla-karimás kerekek: további biztonságot nyújt a nehéz alkalmazásoknál gyakran használt kerék biztonságos tartása mellett. Profil: A terhelés egyenletes elosztására és a kopás csökkentésére tervezték.

Futófelület-profil: A terhelés egyenletes elosztására és a kopás csökkentésére tervezték.Méretek: A daru méretétől és teherbírásától függően változnak.A legfontosabb paraméterek közé tartozik a kerék átmérője, a futófelület szélessége és a karima vastagsága.Rögzítés:Tengelyekre vagy tengelyekre szerelhető, akár közvetlenül, akár csapágyakon keresztül. A csapágyak csökkentik a súrlódást és lehetővé teszik a sima forgást.

Daruhorog

A darukorgok anyagának főbb jellemzői: Jellemzően nagy -szilárdságú anyagokból, például kovácsolt acélból vagy ötvözött acélból készül. Úgy tervezték, hogy ellenálljon a nagy terheléseknek, az ütési erőknek és a kemény munkakörülményeknek

Kivitel: Egykampós: Egyszerű, egyenes kialakítás általános emelési feladatokhoz.Kettős horog: Két horoggal rendelkezik, amelyek a nagyobb terhek kiegyensúlyozására szolgálnak, és csökkentik az egyes horgokra nehezedő terhelést.Forgó kampó: 360 fokos elforgatást tesz lehetővé a rakomány pontos pozícionálása érdekében.Biztonsági retesz: A legtöbb daruhorg tartalmaz egy reteszt, amely megakadályozza a rakomány leszállását.

Terhelhetőség: A daru kialakításától és alkalmazásától függően nagymértékben változik. A kezelő biztonsága érdekében egyértelműen fel van tüntetve a horgon.

Horogformák: C-Horgog: tekercsek és hengeres terhek kezelésére szolgál. Szemkampó: Kör alakú szemmel rendelkezik, amely biztonságosan rögzíthető az emelőhöz vagy lánchoz. Clevis kampó: U-alakú kapcsot és csapot tartalmaz a gyors rögzítéshez.

Motor

A darumotorok motortípusainak fő jellemzői: Mókuskalitkás indukciós motorok: Gyakran használják tartósságuk és alacsony karbantartási igényük miatt. Alkalmas állandó fordulatszámot igénylő alkalmazásokhoz. Csúszógyűrűs indukciós motorok: Olyan helyeken használják, ahol változó sebességre van szükség, például emelőszerkezetekben. Szervomotorok: Pontos vezérlést biztosítanak, gyakran használják a fejlett motorrendszerekben:{101}4 beépített daruk. megállás.

Teljesítmény: néhány kilowatttól a kisméretű darukhoz a több száz kilowattig a nagy teherbírású ipari daruké-. A besorolás a daru emelőképességétől és működési követelményeitől függ.

Kivitel: Üzemi ciklus: Szakaszos vagy folyamatos működésre tervezték, az alkalmazástól függően. Szigetelés: Kiváló-minőségű szigetelés, hogy ellenálljon a zord ipari környezetnek. Hűtés: Hűtőrendszerekkel (ventilátor-hűtéses vagy folyadék{4}}hűtés) van felszerelve a túlmelegedés megelőzése érdekében.

Vezérlési jellemzők: A motorok gyakran változtatható frekvenciájú meghajtókkal (VFD) vagy motorvezérlőkkel működnek a következőkhöz: Sebességszabályozás.Egyenletes gyorsítás és lassítás.Csökkentett energiafogyasztás.

Hang- és fényriasztó rendszer, végálláskapcsoló

A riasztórendszer főbb jellemzői Hangos riasztás (hang) Erős, határozott hangot ad ki, például szirénát vagy berregőt, hogy figyelmeztesse a dolgozókat. Jellemzően a daru működése, a rakomány mozgatása vagy vészhelyzet esetén aktiválódik. Hangszint: A háttérzaj feletti hallhatóság biztosítása érdekében van beállítva. Vizuális riasztás (világos); Erősen forgó, piros fényt (villogást) vagy erősen vörös fényt biztosít. figyelmeztetés.Segíti a személyzet figyelmét zajos környezetben vagy hallásvédő használatakor.

Vezérlés integrációja;Automatikusan aktiválódik meghatározott műveletek során (pl. emelés, utazás) vagy a kezelő által manuálisan.Gyakran integrálva más biztonsági rendszerekkel, például ütközésgátlókkal.A riasztórendszer mozgási figyelmeztető funkciói: Figyelmeztesse a dolgozókat, ha a daru vagy a rakomány mozgásban van.Ütközések megelőzése: Jelezze a lehetséges akadályokat más berendezéseknek vagy közelségnek.

Vészhelyzet jelzése: Jelölje ki a hibákat, túlterhelési állapotokat vagy egyéb vészhelyzeteket. Karbantartási tippek Rendszeresen ellenőrizze a hangszintet és a fény láthatóságát. Cserélje ki az elhasználódott izzót, a LED-et vagy a hangszórókat. Gondoskodjon a megfelelő vezetékezésről és a vezérlőrendszerhez való csatlakozásról.

Biztonsági eszközök

Biztonsági eszközök a helyhez kötött portáldarukban, a biztonsági berendezések a helyhez kötött portáldarukban elengedhetetlenek a dolgozók, berendezések és anyagok működés közbeni védelméhez. Segítenek megelőzni a baleseteket, biztosítják a daru zavartalan működését és megfelelnek a munkahelyi biztonsági előírásoknak.

álló darukban használatos: Túlterhelés elleni védelem funkció: Megakadályozza, hogy a daru a névleges kapacitását meghaladó terheket emeljen fel.

Mechanizmus:Termelőcellákkal vagy nyúlásmérőkkel felszerelve a rakomány súlyának mérésére.Automatikusan megszakítja az emelőműködést, ha a terhelés meghaladja a határértéket.Fontos: Védi a daru szerkezetét és megelőzi a túlterhelés okozta baleseteket.

-Ütközésgátló eszközök, Funkció: Érzékeli a közelséget más darukhoz, szerkezetekhez vagy akadályokhoz. Mechanizmus: Érzékelőket használ, például ultrahangot, infravöröst vagy radart a tárgyak észlelésére. Riasztást indít el vagy leállítja a daru mozgását az ütközések megelőzése érdekében. Fontosság: Csökkenti a balesetek és a környezeti károk kockázatát a többes- berendezésekben.

Vészleállító rendszer, Funkció: Lehetővé teszi a kezelők számára, hogy vészhelyzetben azonnal leállítsák az összes daruműveletet.Mechanizmus: A vezérlőpulton, a távirányítón vagy a hozzáférhető helyeken található gombokkal működtethető.Lekapcsolja a kritikus rendszerek áramellátását.Fontos: Gyors reagálási képességet biztosít vészhelyzetekben, minimalizálva a kockázatokat.

Lengésgátló rendszer, funkció: Minimalizálja a teher kilengését emelés és mozgás közben.Mechanizmus: Fejlett vezérlőrendszereket alkalmaz az ingahatások ellensúlyozására. Érzékelőket és szoftvert használ a motor fordulatszámának dinamikus beállításához.Fontos: Növeli a pontosságot és a biztonságot a teherkezelés során.

11.Vezérlő mód

1. Vezérlési módok helyhez kötött portáldaruk esetén, Függő vezérlés; Leírás: A kezelő vezetékes vagy vezeték nélküli függesztett vezérlőegységet használ a daru biztonságos távolságból történő működtetéséhez.Alkatrészek: Gombokkal vagy joystickkal ellátott kézi eszköz a mozgás és a funkciók vezérlésére.

2. Vezérlőfülke; Leírás: A kezelő egy vezérlőfülkében helyezkedik el, amely a darura van felszerelve, vagy a daru működési útvonalának közelében van.Alkatrészek: Gombokkal, joystickekkel, pedálokkal és néha érintőképernyőkkel felszerelve a daru funkcióinak vezérléséhez.

3. Távirányító;Leírás: Vezeték nélküli távirányító eszközt használ, amely kézben tartható vagy a kezelő testén hordható.Alkatrészek: Kompakt eszköz gombokkal vagy joystickkal, hasonló egy függő vezérlőhöz, de kábel nélkül.

4. Automatikus vezérlés (Automatizált vezérlés); Leírás: A daru előre-programozott parancsok és szekvenciák szerint működik, kezelői beavatkozás nélkül. Összetevők: érzékelőket, programozható logikai vezérlőket (PLC) és a daru funkcióit kezelő vezérlőszoftvert tartalmaz.

Vázlat

Fő műszaki

Főbb előnyök:

1. Nagy emelőképesség és stabilitás

Úgy tervezték, hogy akár150 tonna, túlméretes és rendkívül nehéz terhekre is alkalmas.

Akétgerendás szerkezetkiváló terheléselosztást és fokozott szerkezeti integritást biztosít.

2. Motoros hajtásrendszer a zökkenőmentes működés érdekében

Felszerelve amotoros{0}}utazási rendszer, biztosítva a daru sima és pontos mozgását a sínek mentén.

Inverter vagy frekvencia vezérléslágy indítást/leállítást tesz lehetővé, csökkenti a mechanikai kopást és növeli a pozicionálási pontosságot.

3. Hatékony és rugalmas anyagkezelés

Akocsi emelő mechanizmusa kettős gerendák mentén mozog, így függőleges és vízszintes irányban is rugalmas mozgást tesz lehetővé.

Ideális olyan műveletekhez, aholfelső daruk nem kivitelezhetőkvagy ahol nagy mobilitás szükséges.

4. Egyedi alkalmazásokhoz testreszabható

Állíthatófesztáv, magasság és sebességkülönböző projektigények kielégítésére.

Felszerelhetőkülönféle emelő tartozékok(horgok, markolók, terítők) különféle emelési feladatokhoz.

5. Több vezérlési lehetőség

Ajánlatokkabin, távirányító és függő vezérlés, amely rugalmasságot biztosít a különböző működési környezetekhez.

Növeli a biztonságot azáltal, hogy lehetővé teszi a kezelők számára a legmegfelelőbb vezérlési mód kiválasztását.

6. Biztonság és megbízhatóság

Tartalmazzatúlterhelés elleni védelem, végálláskapcsolók, sínbilincsek és vészleállító funkciók.

Felszerelhetőkilengést és ütközést elkerülő-rendszereket{1}}a kritikus terhek biztonságosabb kezeléséhez.

7. Tartós és alacsony karbantartási igény

-val készültnagy -szilárdságú acélés minőségi alkatrészek a hosszú élettartam érdekében.

A fejlett motor- és hajtásrendszerek csökkentik a mechanikai hibákat és minimalizálják a karbantartási igényeket.

8. Költség-hatékony nagy-léptékű műveleteknél

Kiküszöböli a nagyméretű felső daru szerkezetének szükségességét.

Egyes alkalmazásokban csökkenti a telepítési és alapozási költségeket a híddarukhoz képest.

Főbb alkalmazási területek:

1. Hajóépítő ipar

Nagy hajóalkatrészek, például hajótestrészek, motorok és szerkezeti acéllemezek emelése és összeszerelése.

Ideális kültéri dokkhoz és hajógyári gyártási zónákhoz, ahol a felső daruk nem praktikusak.

2. Acél- és fémipar

Nagyméretű acéltekercsek, gerendák, födémek és nehézfém szerkezetek kezelése és szállítása.

Acélgyárakban, hengerművekben és nehézfémgyártó üzemekben használják.

3. Építési és infrastrukturális projektek

Előregyártott betongerendák, hídszegmensek és nagy építőelemek emelésére szolgál.

Alkalmas infrastruktúra-fejlesztésre, mint például hidak, alagutak és magaslati gyorsforgalmi utak.

4. Nehézgépgyártás

Nagy gépalkatrészek, motorblokkok vagy ipari rendszerek mozgatása gyártóműhelyekben.

Támogatja a nehéz{0}}gépek, például turbinák, generátorok és kotrógépek összeszerelését.

5. Energia- és energiaszektor

Víz- és hőerőművekben alkalmazzák nehéz berendezések, például turbinák és transzformátorok telepítéséhez és karbantartásához.

Segít a túlméretezett alkatrészek szállításában az üzem építése vagy korszerűsítése során.

6. Kikötői és udvari műveletek

Túlméretes rakományokat, konténereket és ömlesztett anyagokat kezel konténertelepeken, teherterminálokon és tárolóhelyeken.

Különösen hasznos, ha nagy{0}}emelőképességre van szükség egy széles munkaterületen.

7. Repülési és védelmi ipar

Nehéz repülőgép-alkatrészek vagy védelmi berendezések összeszerelésére és emelésére használják.

Pontos és ellenőrzött emelést kínál a kritikus és érzékeny szerelvények számára.

Alkalmazás előnyei:

Mindkettőhöz alkalmazkodóbeltéri és kültéri környezetben.

Alkalmasrögzített vasúti vágányokhosszú fesztávokon és nagy{0}}emelési magasságú területeken.

Javítjahatékonyság, biztonság és termelékenységa nagy és nehéz alkatrészek anyagmozgatásában.

1. Tervezési szakasz: Határozza meg a daru paramétereit, mint például a névleges terhelés, fesztáv és emelési magasság, az ügyfél igényeinek és munkakörnyezetének megfelelően. Végezzen részletes szerkezeti tervezést, beleértve a főgerendát, a véggerendát, a darut, az emelőszerkezetet stb., hogy megbizonyosodjon arról, hogy a tervezés megfelel a biztonsági szabványoknak és a használati követelményeknek. A tervezésnek megfelelően válassza ki a megfelelő anyagokat, általában nagyszilárdságú acélt{4}, hogy biztosítsa a szerkezet stabilitását és tartósságát.

2. Gyártási szakasz: A szükséges alapanyagok és alkatrészek elkészítése a tervrajzok szerint. Vágja, hajlítsa és alakítsa az acélt a szerkezeti elemek, például a főgerendák és a véggerendák előkészítéséhez. Hegessze össze a különböző alkatrészeket, és állítsa össze őket egy átfogó szerkezetté. Ez a lépés garantált hegesztési minőséget igényel a szilárdság és a stabilitás biztosítása érdekében.

3. Megmunkálás: A kulcsfontosságú alkatrészek, például motorok, fogaskerekek, csapágyak stb. megmunkálása annak érdekében, hogy méretük és pontosságuk megfeleljen a követelményeknek. Az alkatrészek korróziógátló-kezelése, mint például a festés és a horganyzás, növeli a berendezés tartósságát és esztétikáját.

4. Elektromos rendszer telepítése: Elektromos alkatrészek, például motorok, vezérlők, kapcsolók, érzékelők és riasztórendszerek telepítése. Csatlakoztassa és huzalozza be a kábeleket, hogy biztosítsa az elektromos rendszer normál működését.

5. Összeszerelési fázis: Szerelje össze az összes alkatrészt és rendszert, csatlakoztassa az emelőszerkezetet, a kocsi futószerkezetét és a vezérlőrendszert. Végezze el az összeszerelt daru átfogó ellenőrzését, hogy megbizonyosodjon arról, hogy minden alkatrész és rendszer megfelelően működik, és végezze el az előzetes hibakeresést.

6. Tesztelési fázis: Végezzen statikus terhelési tesztet a daru szerkezeti szilárdságának és stabilitásának ellenőrzésére. Végezzen dinamikus tesztet a darukon, beleértve az emelési, mozgatási, fékezési és egyéb funkciók vizsgálatát, hogy megbizonyosodjon arról, hogy a daru teljesítménye megfelel a tervezési követelményeknek. Ellenőrizze a biztonsági berendezések működését, mint például végálláskapcsolók, túlterhelés elleni védelem stb., hogy biztosítsa a berendezés biztonságát működés közben.

7. Minőségellenőrzés: Végezzen minőségellenőrzést a gyártási folyamat minden egyes szakaszán, hogy biztosítsa az iparági szabványoknak és a vevői követelményeknek való megfelelést. Rögzítse a különböző adatokat és ellenőrzési eredményeket a gyártási folyamatban a későbbi nyomon követhetőség és elemzés érdekében.

8. Szállítás és telepítés: Csomagolja be és készítse elő a kész darut szállításhoz, hogy a szállítás során ne sérüljön meg. Szállítsa be a darut az ügyfél telephelyére telepítésre, és végezze el a-helyszíni hibakeresést és elfogadást. Nyújtsa meg az ügyfeleknek az üzemeltetési oktatást, hogy megbizonyosodjon arról, hogy jártasak a daru használatában és karbantartásában.

Műhely nézet:

A cég intelligens berendezés-felügyeleti platformot telepített, és 310 kezelő- és hegesztőrobot-készletet (készletet) telepített. A terv elkészülte után több mint 500 készlet (készlet) lesz, és a berendezések hálózatba kapcsolásának aránya eléri a 95%-ot. A hegesztősorok üzembe helyezése, 50 telepítése, a teljes termékcsalád automatizálási aránya elérte a 85%-ot.
