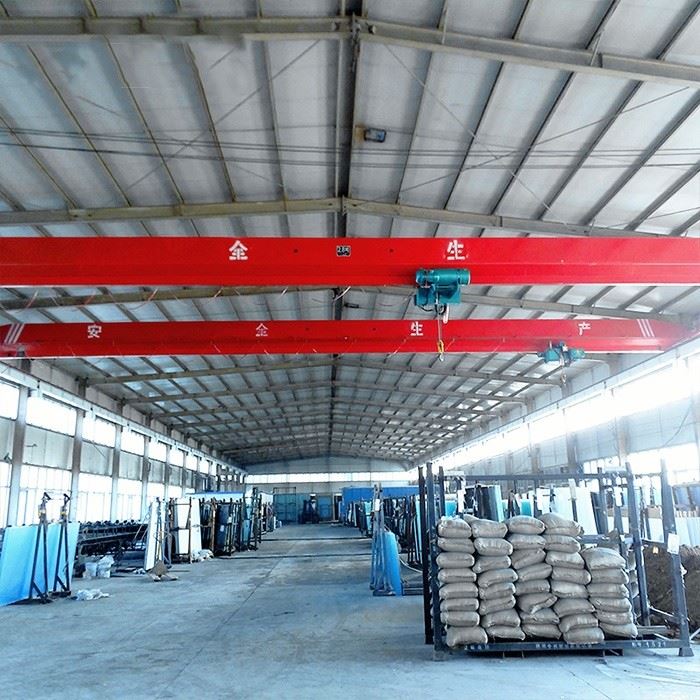

Ld típusú egygerendás utazódaru

ALD típusú egygerendás utazódarutöbb kulcsfontosságú alkatrészből áll, amelyek együttesen hatékonyan emelik, mozgatják és süllyesztik a terheket. Íme egy áttekintés afő összetevőiaz ilyen típusú daruból:

1. gerenda (távtartó):

Leírás: A gerenda az a vízszintes gerenda, amely a daru fő szerkezetét alkotja. Általában ebből készülacélaz erő és a tartósság érdekében.

Funkció: Megtámasztja az emelőt és összeköti a végkocsikat. Ez biztosítja a teheremelés fő keretét.

2. Végkocsik (végkocsik):

Leírás: A végkocsik (más néven végkocsik) a tartó mindkét végére vannak felszerelve. Kerekekkel vagy görgőkkel vannak felszerelve.

Funkció: A szélső targoncák lehetővé teszik, hogy a daru a síneken vagy a síneken haladjon. Ezeket motorok hajtják, amelyek a teljes darut mozgatják a kifutópálya mentén.

3. Emelő (emelőszerkezet):

Leírás: Az emelő a rakomány emeléséért és süllyesztéséért felelős alkatrész. Jellemzően tartalmaz egy dobot vagy láncot, amely függőlegesen mozog, és elektromos motor hajtja.

A Hoist alkatrészei:

Emelő motor: Erőt biztosít az emeléshez és süllyesztéshez.

Orsó vagy dob: Megtartja a kötelet vagy a kábelt, amely emeli és süllyeszti a terhet.

Targonca: A gerenda mentén mozog, az emelőt a daru hosszában végigviszi.

Funkció: Az emelő feladata a teher fel-le emelése és a teher vízszintes mozgatása a tartó mentén.

4. Targonca:

Leírás: A kocsi a tartóra van felszerelve és tartja az emelőt. Vízszintesen mozog a tartó mentén.

Funkció: A kocsi lehetővé teszi, hogy az emelő a daru hosszában áthaladjon a rakomány emelése, mozgatása és elhelyezése érdekében a munkaterületen belül.

5. Kifutópálya (sínek):

Leírás: A kifutópálya sínekből vagy sínekből áll, amelyek a mennyezetre vagy a padlóra vannak felszerelve. Ez az az út, amelyen a végső teherautók haladnak.

Funkció: A kifutópálya támogatja a teljes daru mozgását egy kijelölt területen, lehetővé téve, hogy széles vízszintes távolságot tegyen meg.

6. Daru kezelőfülke vagy vezérlőpult:

Leírás: A kezelőfülke vagy a vezérlőpult az, ahol a daru kezelője irányítja a daru mozgását. Egyes kiviteleknél a kezelő a kabinban ülhet, míg más esetekben a kezelőpanel külső.

Funkció: A kezelő a kezelőszervekkel mozgatja a darut, emeli és süllyeszti az emelőt, valamint elvégzi a rakomány felemeléséhez és elhelyezéséhez szükséges műveleteket.

7. Elektromos motor:

Leírás: Az elektromos motor hajtja meg az emelőt, a kocsit és a hátsó targoncákat. A daru különböző részeihez kapcsolódik, hogy mozgást biztosítson.

Funkció: A motor biztosítja a daru mozgatásához és emelési műveletek végrehajtásához szükséges mechanikai energiát. Meghajtja a végkocsik és a kocsi mozgását, valamint az emelőt.

8. Híd:

Leírás: A híd a kifutópályán átívelő teljes daruszerkezetre vonatkozik. Tartalmazza a gerendát és a végtargoncákat.

Funkció: A híd megtámasztja a kocsit és az emelőt, lehetővé téve azok mozgását a daru működési területének teljes hosszában.

9. Határérték kapcsolók:

Leírás: A végálláskapcsolók a darura szerelt biztonsági eszközök, amelyek megakadályozzák a kocsi vagy emelő túl-elmozdulását.

Funkció: Ezek a kapcsolók biztosítják, hogy a daru ne lépje túl a haladási határait. Segítenek megelőzni a mechanikai sérüléseket vagy baleseteket azáltal, hogy leállítják a darut, ha eléri útja végét.

10. Vezérlőrendszer (elektromos vezérlőpult):

Leírás: A vezérlőrendszer tartalmazza az elektromos vezetékeket, kapcsolókat és paneleket, amelyek lehetővé teszik a daru kezelőjének a daru mozgásának vezérlését. Általában integrálva van aprogramozható logikai vezérlő (PLC)a könnyebb használat érdekében.

Funkció: A vezérlőrendszer lehetővé teszi a kezelő számára a daru sebességének, irányának és mozgásának szabályozását. Olyan funkciókat tartalmaz, mint az indítás, a leállítás, az emelés és a kocsi mozgásának vezérlése.

11. Fékek:

Leírás: A daru fékekkel van felszerelve a kocsi, az emelő vagy a végtargoncák megállításához.

Funkció: A fékek nélkülözhetetlenek a daru mozgásának vezérléséhez és annak biztosításához, hogy szükség esetén a helyén maradjon. A fékek mind a daru leállítására, mind a rakomány helyben tartására szolgálnak.

.

12. Horgok vagy emelőtartozékok:

Leírás: A horog az utolsó alkatrész, amellyel a darut ténylegesen csatlakoztatják a rakományhoz. Az emelendő teher típusától függően emelőeszközök, például hevederek vagy bilincsek is használhatók.

Funkció: A horog vagy az emelőtartozék a rakomány biztonságos tartására szolgál, miközben azt emelik vagy mozgatják.

13. Puffer (lengéscsillapító):

Leírás: Az ütközők ütéselnyelő-elemek, amelyek a daru haladási útvonalának végein helyezkednek el.

Funkció: Megakadályozzák a hirtelen ütéseket és ütéseket, amikor a végtargoncák elérik útjuk végét, biztosítva a gördülékenyebb működést és csökkentve a kopást.

Az egygerendás daru fő alkotóelemeinek összefoglalása:

gerenda (távtartó)

End Trucks

Emelő (emelőszerkezet)

Targonca

Kifutópálya (sínek)

Vezérlőrendszer (kezelőfülke vagy vezérlőpult)

Elektromos motor

Híd (daru keret)

Határérték kapcsolók

Fékek

Horgok vagy emelőtartozékok

Puffer (lengéscsillapító)

Ezek az összetevők együtt dolgoznak, hogy aLD típusú egygerendás utazódaruhatékony és megbízható eszköz terhek emelésére és mozgatására ipari környezetben. Ha többet szeretne tudni ezeknek az alkatrészeknek a működéséről vagy karbantartásáról, tudassa velem!

Vázlat

Fő műszaki

Az LD típusú egygerendás mozgódaru előnyei:

1.Költség-hatékony:

Alacsonyabb kezdeti költség: A kétgerendás darukhoz képest az egygerendás kivitel egyszerűbb és olcsóbb a gyártása és beépítése. Ez ideális választássá teszi a költségvetéssel rendelkező vállalkozások számára, vagy azoknak, akiknek alapvető emelési funkciókra van szükségük.

Csökkentett karbantartási költségek: Kevesebb alkatrész mellett az egygerendás daru karbantartási és fenntartási költségei általában alacsonyabbak.

2. Kompakt kialakítás:

Az egygerendás szerkezet kevesebb helyet foglal, mint a kétgerendás daru, ami előnyös olyan környezetben, ahol korlátozott a hely.

Könnyű kialakítása megkönnyíti a telepítést kisebb vagy szűkebb területeken is, például műhelyekben vagy kis raktárakban.

3. Hatékony könnyű és közepes teherbírású emeléshez:

Az LD típusú daruk tökéletesekkönnyű és közepes teherbírású{0}}emelés, jellemzően rakományok kezelése innen1-20 tonna. Ez alkalmassá teszi őket a legtöbb általános emelési feladatra ezeken a súlytartományokon belül.

4. Könnyű kezelhetőség:

Felhasználóbarát-vezérlők: Ezek a daruk viszonylag könnyen kezelhetők az alapvető kezelőszervekkel, ami kevesebb képzési időt jelent a darukezelők számára.

Az egyszerű kialakítás lehetővé teszi az emelési és szállítási funkciók egyszerű vezérlését.

5. Gyorsabb telepítés:

Az egyszerűbb szerkezet miatt a beépítési idő rövidebb a bonyolultabb darurendszerekhez képest. Ez különösen fontos lehet a gyors átfutási időket igénylő iparágak számára.

6. Magas biztonsági előírások:

Az egyszerűbb kialakítás ellenére az LD daruk továbbra is fel vannak szerelve a szükséges biztonsági funkciókkal, mint plvégálláskapcsolók, fékek, éspufferek. Ezek biztosítják a biztonságos működést és megelőzik a baleseteket.

A legtöbb LD daru alacsony{0}}sebességű működése szintén hozzájárul a biztonságosabb mozgáshoz.

7. Alacsonyabb energiafogyasztás:

Könnyebb kialakításuknak és kevésbé bonyolult mozgó alkatrészeknek köszönhetően az LD-daruk kevesebb energiát fogyasztanak a kétgerendás darukhoz képest, így energiahatékonyabbak-.

8. Rugalmasság az alkalmazásokban:

Az LD daruk azoksokoldalúés különböző igényű iparágakban használható, megbízható emelési megoldást kínálva sokféle feladathoz.

Az LD típusú egygerendás utazódaru alkalmazásai:

1. Gyártó és ipari üzemek:

Összeszerelő vonalak: Az LD darukat gyakran használják anyagok és termékek mozgatására összeszerelő sorok mentén, ahol elegendő a mérsékelt emelőképesség.

Gépek kezelése: Gépalkatrészek és berendezések kezelésére a gyártó létesítményen belül.

2.Raktárak:

A raktárakban, holkönnyű és közepes súlyú árukmozgatni kell, az LD darukat általában raklapok, konténerek vagy raktárkészletek egyik területről a másikra történő emelésére használják.

3. Karbantartási és javítási munkák:

Ezek a daruk ideálisakkarbantartási műveletek, mint például nehézgépalkatrészek emelése és mozgatása javítás vagy csere céljából.

4. Építési területek:

Könnyű építőanyagok: Mérsékelt emelési képességet igénylő építkezéseken az LD daruk olyan anyagokat is képesek kezelni, mint az acélgerendák, betontömbök és más közepes súlyú{0}}alkatrészek.

Gyakran használják őketműhelyeképítkezéseken nagyobb szerkezetekhez való alkatrészek összeszereléséhez vagy előkészítéséhez.

5.Acélgyárak:

Inacélgyártás, LD darukat használnak a mozgatáshozfémhulladék, acéllemezek, és egyéb anyagok, amelyek nem túl nehézek a daru teherbírásához.

6. Szállítás és kikötők:

A kikötőkben és a dokkban ezek a daruk mozoghatnakkonténerekvagykönnyű rakománya be- és kirakodás területén, gyakran kisebb hajókhoz használják.

7. Papírgyárak:

Inpapírgyártó létesítmények, Az LD daruk használhatók papírtekercsek és egyéb anyagok, például fapép kezelésére.

8.Kisgyárak és műhelyek:

Sok kisvállalkozás és műhely használja ezeket a darukat emelésrefelszerelés, eszközöket, ésnyersanyagokaz üzlethelyiségen belül. Kompakt kialakításuk és egyszerűségük ideálissá teszi őket ilyen helyekre.

9. Autóipar:

Összeszerelés és gyártás: Az autóiparban az LD darukat autóalkatrészek vagy anyagok mozgatására használják a gyártósoron, például emelésremotorok, alváz, vagykarosszéria panelek.

10. Anyagkezelés:

Tárolási területek: Ipari környezetben, ahol olyan anyagok, mint placél rudak, fagerendák, vagyműanyag lapoktárolva, az LD daruk segíthetnek a könnyű mozgatásban.

Megszoktákegymásra rakni, mozgatni és rendszereznianyagok egy létesítményen belül, különösen azokon a területeken, ahol nincs szükség nagy emelőképességre.

Agyártási folyamategyLD típusú egygerendás utazódarutöbb kulcsfontosságú szakaszt foglal magában, a tervezéstől és az anyagválasztástól a gyártásig, összeszerelésig és tesztelésig. Íme egy áttekintés az egygerendás daru gyártásának lépéseiről:

1. Tervezés és tervezés:

Kezdeti koncepció: A tervezési folyamat az ügyfél vagy a tervezett alkalmazás speciális követelményeinek megértésével kezdődik. Ez magában foglalja aterhelhetőség, span, emelési magasság, sebesség, és bármely más speciális jellemző (pl. motortípusok, vezérlőrendszer).

Szerkezeti tervezés: A mérnökök megtervezik a daru szerkezetét, biztosítva, hogy elbírja a szükséges terhelést, miközben biztonságos és hatékony marad. Ez magában foglalja a tervezéstgerenda, végkocsik, emelő mechanizmus, éskifutópálya rendszer.

CAD modellezés: A daru alkatrészek modellezése aSzámítógéppel támogatott tervezés- (CAD)szoftver a pontos mérések és illesztés biztosításához. A tervezés stresszelemzésen esik át, hogy ellenőrizze a lehetséges gyengeségeket.

Anyag kiválasztása: Elsősorban megfelelő anyagokacéla szerkezet és az alkatrészek esetében a szilárdság, a tartósság és a költséghatékonyság{0}} alapján kell kiválasztani. Az anyagoknak meg kell felelniük az ipari biztonsági és teljesítményszabványoknak.

2. Anyagbeszerzés:

Acéllemezek és -szelvények: Nagyméretű acéllemezeket és gerendákat vásárolunk a daru tartójához, végtargoncáihoz és tartóvázához.

Elektromos alkatrészek: Az elektromos motorokat, vezérlőpaneleket, végálláskapcsolókat és egyéb elektromos alkatrészeket beszállítóktól szerzik be.

Egyéb komponensek: Ide tartoznak a végtargoncák kerekei, emelődob vagy lánc, emelőhorgok, ütközők és fékek.

3. Gyártás és gyártás:

Vágás és formázás: Az acéllemezeket és gerendákat a tervezési specifikációk alapján a kívánt méretre vágják. A CNC (Computer Numerical Control) gépeket gyakran használják a precíz vágáshoz.

Hegesztés: A különböző acél alkatrészeket, mint például a gerenda, a végkocsik és a hídszerkezet össze vannak hegesztve. A hegesztést óvatosan kell elvégezni a daru szerkezeti integritásának biztosítása érdekében. Különös figyelmet fordítanak a kötésekre és csatlakozásokra, hogy az emelési műveletek során nagy igénybevételt kezeljenek.

Fúrás és fúrás: A megfelelő helyeken lyukakat fúrnak a csavarok, csavarok és egyéb rögzítőelemek számára, amelyek összetartják a daru alkatrészeit.

Megmunkálás: Bizonyos alkatrészeket, például fogaskerekeket, szíjtárcsákat vagy tengelyeket adott tűrések szerint kell megmunkálni a zavartalan működés és más alkatrészekkel való kompatibilitás biztosítása érdekében.

4. Emelő szerelvény:

Emelő építése: A dobot, kötelet, villanymotort és hajtóműrendszert tartalmazó emelőt külön kell összeszerelni. A dob az emelőkeretre van felszerelve, a motor pedig a hajtóműhöz csatlakozik.

Kocsi építés: Ezután az emelőt atargonca, amely a tartó mentén mozog. A kocsi kerekekkel vagy görgőkkel van felszerelve, amelyek egyenletes mozgást tesznek lehetővé.

Tesztelje az emelőmechanizmust: Az emelőmechanizmust tesztelték annak biztosítására, hogy képes-e felemelni a kívánt terhet olyan problémák nélkül, mint a túlzott súrlódás vagy instabilitás.

5. Teherautók és hídszerelvény:

Vége teherautó-szerelvény: Avégkocsik, amelyek a teljes daru tartásáért és mozgatásáért felelősek, össze vannak szerelve. Ide tartoznak a kerekek, a motorok és a keretek, amelyek a tartót a helyükön tartják.

Hídszerelés: A tartó (távtartó) a híd kialakításához a végkocsikra van felszerelve. A daru ezen része átnyúlik a kifutópályán, és megtámasztja az emelőt és a kocsit.

Kifutópálya igazítás: A daru hídja egy vonalban van afutópálya sínekhogy biztosítsa a daru zökkenőmentes mozgását a pálya mentén.

6. Elektromos rendszer integráció:

Bekötés és vezérlőpult: Az elektromos alkatrészek, beleértve a vezérlőpanelt, a motorvezetékeket és a végálláskapcsolókat, be vannak szerelve. A kezelőpanel lehetővé teszi a kezelők számára a daru mozgásának, sebességének és biztonsági funkcióinak szabályozását.

Motor szerelés: Az emelő, a kocsi és a végtargoncák motorjai fel vannak szerelve és csatlakoztatva az elektromos rendszerhez.

Tesztelési vezérlők: A vezérlőpanelt tesztelték annak biztosítására, hogy minden funkció (pl. emelés, haladás, fékezés) megfelelően működik-e.

7. Festés és korrózióvédelem:

Felület előkészítés: A daru alkatrészeit megtisztítják, a rozsdát és a törmeléket festés előtt eltávolítják. Ez általában azzal történikhomokfúvásvagy más koptató módszerrel.

Alapozás és festés: Korrózióálló-alapozóminden acélfelületre felhordják, majd az avédőfesték. A festék segít megvédeni a darut az olyan környezeti tényezőktől, mint a nedvesség és a por.

8. Összeszerelés és végső tesztelés:

Daru összeállítás: Az összes alkatrész (tartó, végkocsik, emelő, kocsi, futópálya) össze van szerelve. Ez általában egy nagy műhelyben történik, ahol a darut teljesen meg lehet építeni.

Kezdeti tesztelés: A daru alapvető funkcióit tesztelték, mint például a sínek mentén való mozgást, az emelést és a fékezést. Ez a következőket tartalmazza:

Terhelési tesztelés: A darut teherrel tesztelték annak biztosítása érdekében, hogy biztonságosan tudja felemelni és mozgatni a kívánt súlyt szerkezeti problémák nélkül.

Sebesség és biztonság tesztelése: A daru sebességét, vezérlését és biztonsági funkcióit tesztelték, beleértve a végálláskapcsolókat, a fékeket és a vészleállítási funkciókat.

Igazítás ellenőrzése: A zökkenőmentes működés érdekében ellenőrizzük az emelő és a kocsi beállítását.

9. Minőségellenőrzés és vizsgálat:

Méretvizsgálat: A darut átvizsgálják, hogy megbizonyosodjon arról, hogy megfelel az összes előírt specifikációnak és tűrésnek.

Strukturális integritás tesztelése: Alapos ellenőrzést végeznek, hogy megbizonyosodjanak arról, hogy a szerkezeti elemek megfelelően hegesztettek, és ellenállnak a várható terhelésnek.

Elektromos rendszer tesztelése: A teljes elektromos rendszert ellenőrzik, hogy biztosítsák a megfelelő vezetékezést, a motorok működését és az alkatrészek közötti kommunikációt.

10. Szállítás és telepítés:

Csomagolás és Szállítás: Miután a darut teljesen összeszerelték és tesztelték, becsomagolják az ügyfélhez történő szállításhoz. A daru méretétől függően alkatrészenként szállíthatóa -helyszíni összeállításban.

Telepítés a webhelyen-: A darut a telepítési helyre szállítják, ahol összeszerelik és a sínekre szerelik. Szakképzett technikusok csapata végzi el a végső összeszerelést, beleértve a vágányvonalak beállítását és annak ellenőrzését, hogy a daru zökkenőmentesen mozog-e a kifutópályán.

Végső tesztelés: A darut újra tesztelik a telepítés helyén, hogy megbizonyosodjanak arról, hogy minden megfelelően működik, és betartják a biztonsági protokollokat.

11. Képzés és átadás:

Kezelői képzés: A darukezelők és a karbantartó személyzet képzésben részesült a daru biztonságos használatára és karbantartására vonatkozóan.

Dokumentáció: Az ügyfél minden szükségeset megkapdokumentáció, beleértve a használati útmutatókat, a biztonsági irányelveket és a karbantartási utasításokat.

Műhely nézet:

A cég intelligens berendezés-felügyeleti platformot telepített, és 310 kezelő- és hegesztőrobot-készletet (készletet) telepített. A terv elkészülte után több mint 500 készlet (készlet) lesz, és a berendezések hálózatba kapcsolásának aránya eléri a 95%-ot. A hegesztősorok üzembe helyezése, 50 telepítése, a teljes termékcsalád automatizálási aránya elérte a 85%-ot.
