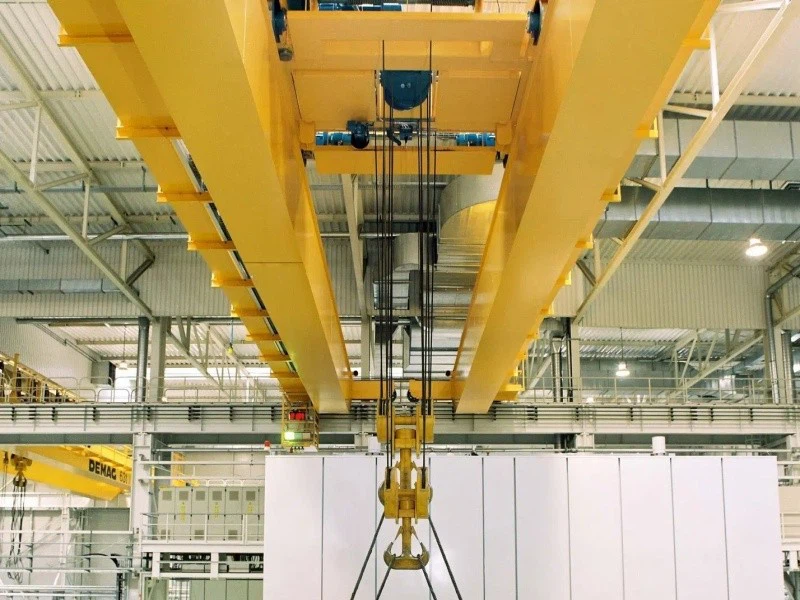

Dupla emelésű felső daru



A dupla emelésű felső daru egyfajta emelőberendezés, amelyet nagy űrtartalmú és nagy fesztávú anyagmozgatáshoz használnak, főleg ipari üzemekben, nagy raktárakban és kikötőkben.

Dupla emelésű felső daru Ez a darutípus két emelővel (vagy úgynevezett daruval) van felszerelve, amelyek önállóan vagy egyidejűleg is működhetnek. Ez a kialakítás növeli a daru teherbírását és stabilitását, lehetővé téve a nehezebb és nagyobb anyagok kezelését. A kettős emelésű híddaru szerkezete hasonló a hídhoz, és a híd két keréken vagy sínen mozog. Ez a kialakítás lehetővé teszi, hogy a daru hosszabb fesztávon dolgozzon, javítva a munkatartományt és a hatékonyságot.

A kettős emelésű felső darut széles körben használják olyan helyeken, mint például acélgyárak, gépgyártás, hajógyárak, bányák és nagy raktárak különféle nehéz tárgyak emelésére és kezelésére. Ez a daru hatékony és megbízható teljesítményének köszönhetően fontos szerepet játszik nagy ipari projektekben és raktározási logisztikában. Emelési sebesség: 12,1 m/perc

Garancia az alapkomponensekre: 1,5 év

Garancia: 1,5 év

Súly (KG): 67500 kg

Max. Teherbírás: 30 tonna

Fesztáv: 28,5M

Munkavégzés: A6 A7

1.Távolsági fényszóró

1. A kettős emelésű felső daru főgerendája az egyik fő teherhordó szerkezete, amely tartó és tartó szerepet játszik. A főgerenda általában két fő részből áll: a felső gerendából és az alsó gerendából, amelyeket függőleges hosszanti gerendák kötnek össze, így hídszerkezetet alkotnak. A felső és az alsó gerenda általában acélból készül, hogy megfelelő szilárdságot és merevséget biztosítson.

2. A főgerenda általában nagy szilárdságú acélt használ, például Q235 vagy Q345 acélt, hogy biztosítsa teherbíró képességét és tartósságát. Ezeket az anyagokat részletes mechanikai számításokkal tervezték, hogy biztosítsák, hogy terhelés alatt ne deformálódjanak túl vagy sérüljenek meg.

3. A főgerenda fő funkciója a daru két emelőjének és hevedereinek megtámasztása, miközben a daru működése során különféle terheléseket visel, beleértve az anyagok súlyát és a művelet során keletkező dinamikus terheléseket. A távolsági gerenda kialakítása általában különféle tényezőket vesz figyelembe, mint például a fesztáv, a teherbírás és a munkakörnyezet. A főgerenda keresztmetszeti kialakítása a daru tervezési követelményeitől és terhelési viszonyaitól függően lehet doboz alakú, I-alakú stb.

4. A kettős emelésű felső daru egyik alapvető elemeként a fő gerenda tervezési és gyártási minősége közvetlenül befolyásolja az egész daru teljesítményét és biztonságát.

Emelőrendszer

1. A kettős emelőhíddaru emelőrendszere az egyik fő része, amely az anyagok emeléséért és süllyesztéséért felelős.

2. Az emelőrendszer főként a következő alkatrészekből áll: emelő (daru), drótkötél vagy lánc, motor, fékrendszer, vezérlőrendszer, szíjtárcsa és vezetőeszköz.

3.Ezek az alkatrészek együttműködnek annak érdekében, hogy a kettős emelésű híddaru hatékonyan és biztonságosan hajtson végre különféle nehéz emelési műveleteket.





Végsugár

A kettős emelésű híddaru véggerendája az egyik fontos szerkezeti eleme, amely a főgerenda és a tartórendszer összekötő szerepét tölti be. A véggerenda fő funkciója, hogy megtámassza a fő gerendát, és lehetővé tegye a daru mozgását a futópályán.

2. A gerenda végteste általában acélból készül, és a főgerendához csatlakozik, így kialakítva a híddaru két végét. A véggerenda általában egy kereszttartót és egy tartóoszlopot tartalmaz. A véggerenda felszerelhető kerékkerettel, szíjtárcsákkal és egyéb tartóeszközökkel, amelyek elbírják a főgerenda súlyát és a futó terhelést. A véggerenda összeköti a főgerendát a daru haladó rendszerével (például sínekkel), hordozza a főgerendán az emelőterhelést, és ezeket a terheket a talajra vagy a tartószerkezetre továbbítja.

3. A véggerenda általában nagy szilárdságú acélból készül, hogy biztosítsa stabilitását és tartósságát terhelés alatt. Az általánosan használt anyagok közé tartozik a Q235 vagy Q345 acél. A véggerenda kialakításánál figyelembe kell venni a daru fesztávját, teherbírását és munkakörnyezetét. A tervezés során részletes mechanikai számításokat végeznek annak biztosítására, hogy a véggerenda stabilan működjön különböző munkakörülmények között. A véggerenda gyártási folyamata magában foglalja az acél vágását, hegesztését, feldolgozását és festését. A gyártási folyamat során biztosítani kell a véggerenda szerkezeti szilárdságát és stabilitását.

A véggerenda létfontosságú szerepet játszik a kettős emelésű híddaruban. Tervezése és karbantartása közvetlenül befolyásolja a daru stabilitását, működési hatékonyságát és biztonságát.

Daru mozgó mechanizmus

A kettős emelésű híddaru daruműködtető rendszere az egyik kulcseleme, amely a daru hídon történő oldalirányú mozgásáért felelős. Ez a rendszer biztosítja, hogy a daru hatékonyan le tudja fedni a szükséges fesztávot a munkaterületen.



2. A daru működési rendszere általában két vagy több daruból áll, amelyeket a főgerenda alsó részére szerelnek fel. Minden kocsi kerekeket, hajtóeszközöket és tartószerkezeteket tartalmaz. A kocsi kerekei a híd alatti sín vagy acélgerenda mentén futnak. A kerekek számát és kialakítását a daru terhelésének és munkakörnyezetének megfelelően kell konfigurálni.

3. A daruműködés vezérlőrendszere általában kezelőpanelt vagy távirányítót tartalmaz, amelyen keresztül a kezelő vezérelheti a kocsi indítását, leállítását és sebességét. Egyes rendszerek automatizált vezérlőeszközökkel is felszerelhetők, például PLC-vel (programozható logikai vezérlővel) és érzékelőkkel a pontosabb vezérlési és felügyeleti funkciók biztosítása érdekében.

4. A kocsi működési rendszere fontos része a kettős emelőhíddarunak, és teljesítménye közvetlenül befolyásolja a daru működési hatékonyságát és biztonságát. Precíz tervezéssel, megbízható hajtásrendszerrel és hatékony karbantartással biztosítható a kocsi üzemi rendszerének stabilitása és megbízhatósága hosszú távú használat során.



Kocsi mozgó mechanizmus

1. A kettős emelésű híddaru kocsis mozgórendszere az egyik fontos eleme, amely a daru hosszirányú mozgásáért felelős a főgerendán. Ez a rendszer lehetővé teszi, hogy a daru a híd fesztávolságán belül anyagokat emeljen és szállítson. A kocsimozgató rendszer egy vagy több kocsit tartalmaz, amelyek a távolsági gerenda alsó részére vannak felszerelve. Minden kocsi kerekeket, hajtóeszközöket és tartószerkezeteket tartalmaz.

2.A kocsi mozgását általában egy villanymotor hajtja, amely reduktoron, hajtóműrendszeren vagy láncon keresztül továbbítja az erőt a kerekekre. A modern kocsis közlekedési rendszerek felszerelhetők frekvenciaváltókkal a motor sebességének és mozgási irányának beállításához, hogy egyenletes gyorsítást, lassulást, valamint előre- és hátramenetet érjenek el.

3. A daruműködés vezérlőrendszere általában kezelőpanelt vagy távirányítót tartalmaz, amelyen keresztül a kezelő vezérelheti a kocsi indítását, leállítását és sebességét. Egyes rendszerek automatizált vezérlőeszközökkel is felszerelhetők, például PLC-vel (programozható logikai vezérlővel) és érzékelőkkel a pontosabb vezérlési és felügyeleti funkciók biztosítása érdekében.

4. A kocsis utazórendszer fontos része a kettős emelőhíddarunak, és teljesítménye közvetlenül befolyásolja a daru működési hatékonyságát és üzembiztonságát. Precíz tervezéssel, megbízható hajtásrendszerrel és hatékony karbantartással biztosítható a kocsi futórendszerének stabilitása és megbízhatósága hosszú távú használat során.

Daru kerék

1. A kettős emelésű felső daru kereke az egyik kulcsfontosságú alkatrésze, amely a daru súlyának eltartásáért és a pályán való zökkenőmentes futásért felelős. A kerékrendszer kialakítása és karbantartása kulcsfontosságú a daru teljesítménye és biztonsága szempontjából. A kerék általában nagy szilárdságú acélból készül, jó kopásállósággal és teherbíró képességgel. A kerék kialakítása lehet tömör vagy küllős, a daru tervezési követelményeitől függően. A kerék általában csapágyakra van felszerelve, amelyek lehetővé teszik a kerék szabadon forgását a pályán és elbírják a daru terhét.

2. A kettős emelésű felső daru kerekei általában nagy szilárdságú ötvözött acélból (például 40Cr vagy 42CrMo) készülnek, amelyek nagy nyomószilárdsággal és kopásállósággal rendelkeznek. A kerék kialakításánál figyelembe kell venni a daru teherbírását és működési feltételeit. Olyan tényezők, mint a kerék átmérője, szélessége és felni alakja befolyásolják a kerék teljesítményét. A kerék a pálya vagy acélgerenda mentén fut, amelyet általában a gyár vagy a raktár padlójára szerelnek fel. A sín síksága és beépítési pontossága kulcsfontosságú a kerék zavartalan működéséhez.

3. A kettős emelésű felső daru kereke a kettős emelésű híddaru működési rendszerének egyik alapvető eleme, és teljesítménye közvetlenül befolyásolja a daru stabilitását, működési hatékonyságát és biztonságát. Pontos tervezéssel és rendszeres karbantartással biztosítható a kerékrendszer megbízhatósága a hosszú távú használat során.





Daru horog

1. A kettős emelésű felső daru horga kulcsfontosságú eleme az anyagok emelésére és mozgatására szolgáló darurendszernek. A horog kialakítása és funkciója közvetlenül befolyásolja a daru emelőképességét és biztonságát. A horog fő része a horogtest, amely általában nagy szilárdságú acélból (például ötvözött acélból) készül, hogy ellenálljon a nagy terhelésnek az emelési folyamat során. A horogtest alakja általában C vagy S alakú, hogy a felemelt tárgyat szilárdan lehessen akasztani. A horog felső része általában emelőgyűrűvel vagy emelőfüllel van kialakítva a daru emelőkötelének vagy láncának csatlakoztatására.

2. A kettős emelésű felső daru horgának fő funkciója különböző anyagok emelése és szállítása. Az emelési folyamat során a horognak biztosítania kell a felemelt tárgy stabilitását és hatékonyan el kell osztania a terhelést. A horog együttműködhet a daru emelőrendszerével, hogy a magasság és a szög beállításával elérje a különböző anyagok emelési igényeit. A horog használatakor ügyeljen arra, hogy terhelése a tervezett terhelési tartományon belül legyen, hogy elkerülje a túlterheléses működést. Anyagok emelésekor ügyeljen arra, hogy a horog és a felemelt tárgy érintkezési felülete lapos legyen, nehogy a felemelt tárgy a rossz érintkezés miatt elcsússzon.

3. A kettős emelésű felső daru kulcsfontosságú elemeként a horog tervezése és karbantartása közvetlenül kapcsolódik a daru üzembiztonságához és munkahatékonyságához. A horog hosszú távú stabilitása és megbízhatósága precíz tervezéssel, megbízható biztonsági berendezésekkel és rendszeres karbantartási ellenőrzésekkel biztosítható.





Motor

1. A kettős emelésű felső daru motorja a fő energiaforrás, amely a daru különféle funkcionális rendszereinek meghajtásáért felelős, beleértve a kocsi működését, a kocsi mozgását és az emelőrendszer munkáját. A motor meghajtja a kocsi kerekeit, így a daru a főgerendán oldalirányban tud mozogni. A motor meghajtja a kocsi kerekeit, így a daru hosszirányban mozoghat a főgerendán. A motor hajtja az emelőrendszert, hogy megvalósítsa az anyagok emelését és süllyesztését.

2. A kettős emelésű híddaru felső részének frekvenciaváltója (VFD): a motor fordulatszámának és nyomatékának beállítására szolgál a sima gyorsítás és lassulás elérése érdekében. A frekvenciaváltó javíthatja a rendszer hatékonyságát és válaszsebességét. PLC vezérlés: A programozható logikai vezérlő (PLC) az automatikus vezérlés megvalósítására, a motor működésének koordinálására és a különböző rendszerek összehangolt munkájának biztosítására szolgál. Távirányító: A kezelő a távirányítón keresztül vezérelheti a motor indítását, leállítását és fordulatszámának beállítását.

3. A kettős emelős felső daru motorjának biztonsága: Túlterhelés elleni védelem: A motor általában túlterhelés elleni védelemmel van ellátva. Ha a terhelés meghaladja a beállított értéket, a motor automatikusan leáll a károsodás elkerülése érdekében. Túlmelegedés elleni védelem: A motor túlmelegedés elleni védelemmel van felszerelve. Ha a hőmérséklet túl magas, a motor automatikusan leáll vagy riaszt, hogy elkerülje a túlmelegedés okozta károkat.

4. A motor létfontosságú szerepet játszik a kettős emelésű felső daruban, biztosítva, hogy a daru különféle funkciói hatékonyan és stabilan működjenek. A daru teljesítménye és biztonsága a motor megfelelő kiválasztásával, telepítésével és karbantartásával javítható.

.



Hang és fény riasztó rendszer& végálláskapcsoló

1. A kettős emelésű felső daru hang- és fényriasztórendszere és végálláskapcsolója fontos biztonsági eszközök, amelyeket a daru működésének biztonságának javítására és az esetleges balesetek megelőzésére használnak.

2. Hang- és fényriasztó rendszer kettős emelős felső daru

A hang- és fényriasztórendszer hang és fény kombinációjával figyelmezteti a kezelőt vagy a környező személyzetet, hogy emlékeztesse a kezelőt vagy a környező személyzetet a lehetséges veszélyekre vagy a berendezés rendellenes állapotára. Általában figyelmeztetések kiadására használják, mint például a berendezés indítása, leállása, túlterhelés, meghibásodás stb., hogy biztosítsák, hogy a kezelő időben intézkedéseket tudjon tenni. A hang- és fényriasztó rendszert általában jól látható helyre szerelik fel a darura, hogy a kezelő és a környező személyzet tisztán hallja és lássa a riasztási jelet. Állítsa be a hang és a fény intenzitását a munkakörnyezetnek megfelelően, és gondoskodjon arról, hogy a riasztórendszer hatékonyan továbbítsa a figyelmeztetéseket.

3. Kettős emelésű felső daru végálláskapcsolója

A végálláskapcsoló a daru egyes mozgó alkatrészeinek helyzetének figyelésére szolgál, nehogy túllépje az előre meghatározott működési tartományt. Ez segít megóvni a berendezést a sérülésektől és biztosítja a biztonságos működést. Amikor a daru egy része megközelíti vagy eléri a végálláskapcsoló által beállított helyzetet, a végálláskapcsoló automatikusan működésbe lép, hogy leállítsa a berendezés további mozgását. A végálláskapcsolókat általában a távolsági fényszóró, a kocsi, a kocsi és más mozgó alkatrészek kulcspozícióira szerelik fel. A beépítési helyzetet az egyedi tervezési és munkakövetelmények szerint kell meghatározni.

Hibakeresés: A telepítés után a végálláskapcsolót hibakeresni kell annak biztosítására, hogy pontosan tudja érzékelni az előre meghatározott helyzetet, és szükség esetén kiváltja a megfelelő védelmi intézkedéseket. A végálláskapcsolókat általában a távolsági fényszóró, a kocsi, a kocsi és más mozgó alkatrészek kulcspozícióira szerelik fel. A beépítési helyzetet az egyedi tervezési és munkakövetelményeknek megfelelően kell meghatározni. Telepítés után a végálláskapcsolót hibakeresni kell annak biztosítására, hogy pontosan érzékelje az előre meghatározott helyzetet, és szükség esetén kiváltsa a megfelelő védelmi intézkedéseket.

4.A kettős emelésű felső daru hang- és fényriasztórendszere és végálláskapcsolója fontos biztonsági eszközök a kettős emelőhíddaru biztonságos működésének biztosításához. Hatékony telepítéssel, karbantartással és ellenőrzéssel javítható a berendezés biztonsága és megbízhatósága, valamint csökkenthető a működés kockázata.

Biztonsági eszközök

1. A kettős emelésű felső daru biztonsági berendezése úgy van beállítva, hogy biztosítsa a berendezés biztonságos működését, megvédje a kezelőket és fenntartsa a berendezés normál működését. Ezek a biztonsági berendezések megelőzhetik a baleseteket, csökkenthetik a meghibásodásokat és javíthatják a működés biztonságát.

2. Íme néhány általános biztonsági berendezés és rendszer:

Vészleállító berendezés

Funkció: Lehetővé teszi a kezelő számára, hogy vészhelyzetben azonnal leállítsa a daru minden mozgását.

Funkció: Vészhelyzet esetén gyorsan megszakítja a daru működését és csökkenti a balesetek lehetőségét.

Biztonsági fékrendszer

Funkció: A biztonsági fékrendszer automatikusan fenntartja vagy leállítja a daru mozgását, ha a motor ki van kapcsolva vagy meghibásodik.

Funkció: Megakadályozza, hogy a daru véletlenül lecsússzon vagy elveszítse az irányítást áramkimaradás miatt.

Ütközésgátló berendezés

Funkció: Figyelje a daru mozgási tartományát érzékelőkön vagy radarrendszereken keresztül, hogy megakadályozza a környező tárgyakkal való ütközést.

Funkció: Kerülje el az elégtelen hely vagy működési hibák okozta ütközési baleseteket.

Biztonsági zár

Funkció: Megakadályozza, hogy a horog vagy más horogrészek véletlenül leesjenek anyagok emelésekor.

Funkció: Biztosítsa a felemelt tárgyak stabilitását emelés és szállítás közben, hogy megakadályozza azok leesését.

Billenésgátló eszköz

Funkció: észleli és megakadályozza, hogy a daru megdőljön vagy kiegyensúlyozatlan legyen működés közben.

Funkció: Fenntartja a daru stabilitását, hogy elkerülje a berendezés károsodását vagy a billenés okozta baleseteket.

Vészvilágítási rendszer

Funkció: Automatikusan bekapcsol, ha a fő világítási rendszer vészhelyzetben nem biztosítja a működési terület láthatóságát.

Funkció: Az üzembiztonság és a láthatóság javítása vészhelyzetben.

Elektromos védelmi rendszer

Funkció: Beleértve az áramvédelmet, a rövidzárlat elleni védelmet, a szivárgás elleni védelmet stb. az elektromos rendszer biztonsága érdekében.

Funkció: Megakadályozza a tüzet, áramütést vagy az elektromos rendszer meghibásodása által okozott berendezés károsodását.

3. Ezek a biztonsági berendezések létfontosságú szerepet játszanak a kettős emelésű híddaruk tervezésében és üzemeltetésében, és átfogó alkalmazással hatékonyan javíthatják a berendezés biztonságát és megbízhatóságát.



Vázlat







1. Javított emelőképesség

Kettős emelőszerkezet: A kettős emelőszerkezet nagyobb emelőképességet és szélesebb munkatartományt tesz lehetővé. A kettős emelőszerkezet lehetővé teszi a nehezebb terhek kezelését, ami javítja a daru munkahatékonyságát.

2. Erős stabilitás

Szimmetrikus terhelés: A kettős emelőszerkezetnek köszönhetően a terhelés egyenletesebben oszlik el a daru főgerendáján, növeli a daru stabilitását és csökkenti az egyenetlen terhelések okozta biztonsági kockázatokat.

3. A munka hatékonyságának javítása

Kettős emelőfüggetlen működés: A kettős emelő önállóan üzemeltethető, így több művelet egyidejűleg is végrehajtható, ami javítja a munka hatékonyságát. Például egyidejűleg két különböző helyzetben történő emelési műveletek hajthatók végre.

4. Erős alkalmazkodóképesség

Széleskörű alkalmazás: A dupla emelésű híddaruk számos ipari környezetben használhatók, beleértve a nehézgyártást, raktározást és logisztikát. Kialakítása alkalmas nagy fesztávú és nagy terhelésű alkalmazásokhoz.

5. Rugalmas működés

Sokoldalúság: A különféle felszerelt rendszerek (pl. kettős emelők, dupla kocsik stb.) lehetővé teszik a daru számára, hogy összetett emelési feladatokat hajtson végre. A kezelő szükség szerint beállíthatja az emelési magasságot, pozíciót és szöget a pontos működés érdekében.

6. Magas biztonság

Többféle biztonsági berendezés: Általában különféle biztonsági berendezésekkel vannak felszerelve, mint például végálláskapcsolók, hang- és fényriasztórendszerek, túlterhelés elleni védőberendezések stb., a berendezések és a kezelők biztonsága érdekében.

Stabil működés: A kettős emelőszerkezet javítja a daru üzemi stabilitását és csökkenti az emelési folyamat során bekövetkező instabilitás okozta balesetek kockázatát.

7. Kényelmes karbantartás

Szerkezeti kialakítás: A kettős emelésű híddaru szerkezeti kialakítása kényelmesebbé teszi a karbantartást és a nagyjavítást. Általában minden alkatrész könnyen hozzáférhető és ellenőrizhető, ami leegyszerűsíti a karbantartási folyamatot.

8. Javítsa a mesterségbeli tudás szintjét

Precíz emelés: A kettős emelőrendszer precízebbé teszi az emelési folyamatot, képes kezelni az összetett és kényes műveleti követelményeket, és javítja a kivitelezési szintet.





1. Javított emelőképesség

Kettős emelőszerkezet: A kettős emelőszerkezet nagyobb emelőképességet és szélesebb munkatartományt tesz lehetővé. A kettős emelőszerkezet lehetővé teszi a nehezebb terhek kezelését, ami javítja a daru munkahatékonyságát.

2. Erős stabilitás

Szimmetrikus terhelés: A kettős emelőszerkezetnek köszönhetően a terhelés egyenletesebben oszlik el a daru főgerendáján, növeli a daru stabilitását és csökkenti az egyenetlen terhelések okozta biztonsági kockázatokat.

3. A munka hatékonyságának javítása

Kettős emelőfüggetlen működés: A kettős emelő önállóan üzemeltethető, így több művelet egyidejűleg is végrehajtható, ami javítja a munka hatékonyságát. Például egyidejűleg két különböző helyzetben történő emelési műveletek hajthatók végre.

4. Erős alkalmazkodóképesség

Széleskörű alkalmazás: A dupla emelésű híddaruk számos ipari környezetben használhatók, beleértve a nehézgyártást, raktározást és logisztikát. Kialakítása alkalmas nagy fesztávú és nagy terhelésű alkalmazásokhoz.

5. Rugalmas működés

Sokoldalúság: A különféle felszerelt rendszerek (pl. kettős emelők, dupla kocsik stb.) lehetővé teszik a daru számára, hogy összetett emelési feladatokat hajtson végre. A kezelő szükség szerint beállíthatja az emelési magasságot, pozíciót és szöget a pontos működés érdekében.

6. Magas biztonság

Többféle biztonsági berendezés: Általában különféle biztonsági berendezésekkel vannak felszerelve, mint például végálláskapcsolók, hang- és fényriasztórendszerek, túlterhelés elleni védőberendezések stb., a berendezések és a kezelők biztonsága érdekében.

Stabil működés: A kettős emelőszerkezet javítja a daru üzemi stabilitását és csökkenti az emelési folyamat során bekövetkező instabilitás okozta balesetek kockázatát.

7. Kényelmes karbantartás

Szerkezeti kialakítás: A kettős emelésű híddaru szerkezeti kialakítása kényelmesebbé teszi a karbantartást és a nagyjavítást. Általában minden alkatrész könnyen hozzáférhető és ellenőrizhető, ami leegyszerűsíti a karbantartási folyamatot.

8. Javítsa a mesterségbeli tudás szintjét

Precíz emelés: A kettős emelőrendszer precízebbé teszi az emelési folyamatot, képes kezelni az összetett és kényes műveleti követelményeket, és javítja a kivitelezési szintet.





1. Igényelemzés és tervezés

Igényelemzés: Határozza meg a daru alapvető paramétereit, mint például a specifikációk, teherbírás, fesztáv stb., az ügyfelek igényei és a használati környezet alapján.

Tervezési fázis: A mérnökök részletes tervezést végeznek az igényeknek megfelelően, beleértve az olyan alkatrészek tervezését, mint a főgerenda, a véggerenda, a kocsi, a kocsi, az emelőrendszer és a motor. Használjon számítógépes tervezési (CAD) szoftvert a tervezéshez és szimulációhoz, hogy biztosítsa a tervezés ésszerűségét és teljesítményét.

2. Anyag előkészítés

Anyagválasztás: Válassza ki a megfelelő nagyszilárdságú acélt és egyéb nyersanyagokat, amelyeknek meg kell felelniük a daru teherbírási és biztonsági követelményeinek.

Anyagellenőrzés: Végezze el a nyersanyagok minőségi ellenőrzését, hogy megbizonyosodjon arról, hogy azok megfelelnek a tervezési szabványoknak és a biztonsági követelményeknek.

3. Gyártás és feldolgozás

Vágás és formázás: Vágja az acélt a tervezés által megkívánt méretre és alakra. A fő alkatrészek, mint a főgerenda, a véggerenda, a kerekek stb. előzetesen kialakítva.

Hegesztés és összeszerelés: Végezzen hegesztési műveleteket az alkatrészek előzetes szerkezeti részekre történő összeszereléséhez, mint például a főgerenda és a véggerenda hegesztése. A hegesztés minőségét és folyamatát szigorúan ellenőrizni kell a szerkezet szilárdságának és stabilitásának biztosítása érdekében.

Megmunkálás: Hegesztett szerkezeti részek precíziós megmunkálása annak érdekében, hogy az alkatrészek mérete és alakja megfeleljen a tervezési követelményeknek. Beleértve a fúrást, marást és köszörülést.

4. Alkatrészgyártás

Emelőrendszer: az emelőrendszer gyártása és összeszerelése, beleértve az emelőket, motorokat, köteleket vagy láncokat stb.

Kerekek és csapágyak: a kerék- és csapágyrendszer feldolgozása és összeszerelése annak érdekében, hogy az egyenletesen tudjon járni és elbírja a daru terhét.

Elektromos rendszer: elektromos alkatrészek, például motorok, vezérlőrendszerek, inverterek és kábelek telepítése.

5. Közgyűlés

Alkatrész-összeállítás: minden feldolgozott alkatrész általános összeszerelése, beleértve a főgerenda, a véggerenda, a kocsi, a kocsi és az emelőrendszer összeszerelését.

Rendszerintegráció: elektromos rendszerek, vezérlőrendszerek és biztonsági berendezések integrálása a rendszerek közötti koordináció biztosítására.

6. Tesztelés és hibakeresés

Statikai vizsgálat: a daru szerkezetének és beépítésének ellenőrzése az összes alkatrész és csatlakozási pont szilárdságának és stabilitásának biztosítása érdekében.

Dinamikus teszt: tényleges működési tesztek elvégzése, beleértve a futási teszteket, emelési teszteket, terhelési teszteket stb., hogy megbizonyosodjon arról, hogy a daru normális működése.

Biztonsági ellenőrzés: a daru biztonsági berendezéseinek ellenőrzése, ideértve a végálláskapcsolókat, a hang- és fényjelző rendszereket, a túlterhelés elleni védőberendezéseket stb., azok normál működésének biztosítása érdekében.

7. Minőségellenőrzés

Ellenőrzési szabványok: A minőségellenőrzést a nemzetközi és ipari szabványoknak megfelelően végzik a daru teljesítményének, biztonságának és megbízhatóságának biztosítása érdekében.

Jelentéskészítés: Készítsen teszt- és vizsgálati jelentéseket a berendezés teljesítményadatainak és vizsgálati eredményeinek rögzítéséhez.

8. Szállítás és telepítés

Szállítás előkészítése: Szerelje szét és csomagolja be a tesztelt darut, és készítse elő az ügyfél helyszínére történő szállítást.

Helyszíni telepítés: A berendezés telepítése, hibakeresése és tesztelése az ügyfél telephelyén. Beleértve az összeszerelést, a hibakeresést és a berendezés normál működésének megerősítését.

9. Képzés és karbantartás

Üzemeltetési oktatás: Tanítsa meg az ügyfél kezelőit a daru működési módszereinek és biztonsági óvintézkedéseinek elmagyarázására.

Karbantartási javaslatok: A berendezés hosszú távú és stabil működésének biztosítása érdekében a berendezés karbantartási kézikönyveit és karbantartási ajánlásait biztosítsa.

10. Értékesítés utáni szolgáltatás

Támogatás és szerviz: Értékesítés utáni szolgáltatások támogatása, beleértve a berendezések javítását, karbantartását és műszaki tanácsadását.

Visszajelzés és fejlesztés: Gyűjtsd össze az ügyfelek visszajelzéseit, és folyamatosan javítsd a berendezések tervezési és gyártási folyamatait.







A cég intelligens berendezés-felügyeleti platformot telepített, és 310 kezelő- és hegesztőrobot-készletet (készletet) telepített. A terv elkészülte után több mint 500 készlet (készlet) lesz, és a berendezések hálózatba kapcsolásának aránya eléri a 95%-ot. 32 hegesztősor üzembe helyezése megtörtént, 50 telepítését tervezzük, és a teljes termékcsalád automatizálási üteme elérte.
