Horog felső utazó daru



1.Hook felső mozgó daru egyfajta emelőberendezés, amelyet széles körben használnak az ipari termelésben. Főleg hidakból, kocsifutó mechanizmusokból, kocsikból, elektromos berendezésekből és horogokból áll, és általában különféle nehéz tárgyak kezelésére, be- és kirakodására, valamint műhelyekben, raktárakban vagy dokkban történő szállítására használják.

2. A horgos futódaru acélhíddal rendelkezik, amely jó szilárdsággal és merevséggel rendelkezik, és ellenáll a nagy terheléseknek és a gyakori műveleteknek. Az elektromos kocsi és a kocsi futómechanizmusának együttműködése révén a daru szabadon mozoghat vízszintes és függőleges irányban, és a működés kényelmes és precíz. Különféle biztonsági berendezésekkel van felszerelve, mint például túlterhelés elleni védelem, végálláskapcsoló, vészleállító stb., hogy biztosítsák a biztonságot a működés során.

3. A horgos futódaru nagy munkadarabok, összeszerelési alkatrészek stb. szállítására, anyagok egymásra rakására és szállítására, áruk be- és kirakodására, valamint nehéz tárgyak, például acél és öntvények szállítására szolgál.

4.A horgos futódaru nagy hatékonyságával és megbízhatóságával számos iparágban nélkülözhetetlen emelőberendezéssé vált, amely nagymértékben javíthatja a termelés hatékonyságát és biztonságát.

Max. Emelési magasság: 30 m

Súly (KG): 4500 kg

Max. Teherbírás: 3 tonna

Terjedelem:7.{1}}.5

Munkavégzés: A4

Kapacitás: 3t 5t 10t 15t 20t

1.Távolsági fényszóró

1. A Hook futódaru fő gerendája a daru egyik kulcsfontosságú szerkezeti eleme. Elbírja a teljes daru súlyát és terhelését, valamint futópályát biztosít a kocsinak és a horognak. A főgerenda általában nagy szilárdságú acélból készül, hogy biztosítsa a daru stabilitását és biztonságát nehéz tárgyak szállítása során.

2. A The Hook futódaru főgerendájának szerkezeti jellemzői dobozos vagy I-alakú szerkezetek. Dobozos szerkezet: A főgerenda általában dobozos szerkezetű, amely felső és alsó fedőlemezekből, oldallemezekből és válaszfalakból áll. Ez a kialakítás nagy szilárdságot és merevséget biztosít, és ellenáll a nagy hajlítási és torziós nyomatékoknak. I-alakú szerkezet: Az I-alakú főgerenda felső és alsó karimás lemezekből és szalaglemezekből áll, jó hajlítási ellenállással, viszonylag egyszerű szerkezettel és kis tömeggel rendelkezik.

A főgerenda a The Hook futódaru mag teherhordó szerkezete. Tervezése és gyártása közvetlenül befolyásolja a daru teherbírását, menetstabilitását és élettartamát. A kiváló minőségű távolsági gerenda kialakítás biztosítja, hogy a daru továbbra is biztonságosan és zökkenőmentesen működjön nagy terhelési körülmények között is, miközben meghosszabbítja a berendezés élettartamát.

Emelőrendszer

A The Hook futódaru emelőrendszere a teljes daruberendezés alapvető funkcionális része, amely a nehéz tárgyak emeléséért, süllyesztéséért és a kijelölt helyzetbe történő mozgatásáért felelős. A rendszer kialakítása és teljesítménye közvetlenül befolyásolja a daru hatékonyságát és biztonságát.

2. Az emelőrendszer főként a következő alkatrészekből áll: emelő (daru), drótkötél vagy lánc, motor, fékrendszer, vezérlőrendszer, szíjtárcsa és vezetőeszköz.

3. A Hook emelőrendszerének funkciói és előnyei Az emelőrendszer precíz vezérlésével a motor fordulatszámának és irányának beállításával nehéz tárgyak pontos emelése és pozicionálása érhető el. A drótkötél és a szíjtárcsa blokk kombinációja munkatakarékosabbá teszi az emelőrendszert nehéz tárgyak emelésekor, és számos biztonsági védelmi intézkedéssel van felszerelve, hogy biztosítsa a személyzet és a berendezések biztonságát működés közben. Mivel az emelőrendszer gyakran megbirkózik a nehéz terhekkel, minden alkatrészt szigorúan kiválasztanak és olyan eljárásokkal gyártanak, amelyek biztosítják stabilitásukat és megbízhatóságukat hosszú távú nagy terhelés mellett.

4. A The Hook futódaru emelőrendszere szigorú kialakítású és kiváló teljesítményű. Különböző ipari forgatókönyvek esetén képes kielégíteni a nehéz tárgyak kezelésének igényeit, és alapvető garanciát jelent a daru hatékony működéséhez.





















Végsugár

A The Hook futódaru véggerendája az egyik kulcsfontosságú szerkezeti elem, amely összeköti a főgerendát és a pályát, és a híd megtámasztását és mozgatását tölti be. A véggerenda általában a daru mindkét végén helyezkedik el, és a főgerendával együtt alkotja a teljes hídszerkezetet, és kerekeken keresztül érintkezik a vágánnyal, így a daru a pálya mentén oldalirányban mozoghat.

A The Hook futódaru véggerendájának fő funkciója a daru fő gerendájának megtámasztása, valamint a híd súlyának és teherének egyenletes elosztása a pályán a kerekeken keresztül, hogy biztosítsa a daru zökkenőmentes mozgását. A véggerenda általában dobozos vagy I-alakú szerkezetű, az anyaga pedig általában nagy szilárdságú acél, hogy megfelelő szilárdságot és merevséget biztosítson a terhelések viselésekor. A véggerenda kialakítása figyelembe veszi a súly kiegyensúlyozott eloszlását a csökkentése érdekében. a teljes híd hajlítása és deformációja. Általában egy erősítő bordalemez is van a véggerendában, hogy tovább javítsák a szerkezet merevségét.

3. A The Hook futódaru véggerendája a horgos híddaru nélkülözhetetlen része, kialakítása és minősége közvetlenül befolyásolja a daru működési stabilitását és biztonságát. A kiváló minőségű véggerenda kialakítás nemcsak a daru működési hatékonyságát javítja, hanem meghosszabbítja a berendezés élettartamát és csökkenti a karbantartási költségeket. Használat során a véggerenda karbantartása és gondozása egyaránt fontos. A kerekek és a mozgó mechanizmusok rendszeres ellenőrzése és kenése hatékonyan megelőzheti a kopást és a meghibásodást, és biztosítja a daru normál működését.























Daru mozgó mechanizmus

1. A horgos futódaru daru mozgó mechanizmusa egy olyan rendszerre vonatkozik, amelyben a daru hídja (beleértve a fő gerendát és a végtartót is) a gyárban vagy műhelyben felszerelt pálya mentén mozog. Ez a rendszer lehetővé teszi, hogy a daru oldalirányban rugalmasan mozogjon egy széles munkaterületen, ezáltal nehéz tárgyakat emelhet és szállíthat a kijelölt helyre.



2. A daru mozgó mechanizmusát általában elektromos motor hajtja. A motor egy erőátviteli eszközön (például egy reduktoron) keresztül továbbítja az erőt a kerekeknek, hogy a hidat a pálya mentén mozgassa. A motor teljesítménye határozza meg a daru menetsebességét és teherbírását.

3. A daru mozgó mechanizmusának vezérlőrendszere általában integrálva van a teljes daru elektromos vezérlőrendszerével. A vezérlőn keresztül a kezelő pontosan szabályozhatja a kocsi futási sebességét, irányát és megállási helyzetét. A korszerű kocsi üzemi rendszereket általában frekvenciaváltókkal szerelik fel, amelyek simább indítást és fékezést, valamint jobb energiamegtakarítást tesznek lehetővé.

4. A daru mozgómechanizmusa lehetővé teszi a daru oldalirányú mozgását széles munkaterületen, ezáltal nagyobb munkatartományt fed le, növelve a daru rugalmasságát és működési hatékonyságát. Az ésszerű erőátviteli tervezés és a pontos sínfektetés révén a kocsi működési rendszere zökkenőmentes és ütésmentes működést biztosít, csökkenti a berendezések kopását és vibrációját, valamint javítja a működés kényelmét és biztonságát. A daru vezérlőrendszerével együtt a kocsikezelő rendszer precíz pozicionálást tesz lehetővé, biztosítva, hogy a nehéz tárgyak pontosan elérjék a kijelölt helyet, különösen olyan helyzetekben, amelyek nagy pontosságú műveleteket igényelnek, mint például összeszerelő sorok vagy raktárkezelés.

5. A Crane mozgómechanizmus létfontosságú szerepet játszik a The Hook felső mozgó daruban, biztosítva, hogy a daru hatékonyan és biztonságosan elvégezze a különféle nehéz tárgyak kezelési feladatait. A jó minőségű kocsi üzemi rendszer tervezése és karbantartása jelentősen meghosszabbíthatja a daru élettartamát és csökkentheti az üzemeltetési költségeket.



Kocsi mozgó mechanizmus

1. A horgos futódaru kocsi mozgó mechanizmusa a daru egyik kulcsfontosságú része. Lehetővé teszi, hogy a horog a fő gerenda mentén mozogjon a nehéz tárgyak pontos pozicionálása és kezelése érdekében. A kocsi működési rendszerének kialakítása közvetlenül befolyásolja a daru működési rugalmasságát, pontosságát és biztonságát.

2. A kocsi mozgómechanizmusa lehetővé teszi, hogy a horog szabadon mozogjon a fő gerenda mentén, növelve a daru működési lefedettségét és működési rugalmasságát. A kifinomult vezérlőrendszeren keresztül a kocsi mozgatható mechanizmusa elérheti a nehéz tárgyak helyzetének precíz szabályozását, biztosítva a nagy pontosságú műveleteket az összeszerelési, kezelési és halmozási műveletek során. A kocsi mozgató mechanizmusa több biztonsági berendezéssel van felszerelve, mint például fékek, végálláskapcsolók és kisiklásgátló eszközök, hogy biztosítsák a biztonságot működés közben és csökkentsék a balesetek előfordulását. A modern kocsikezelő rendszerek tervezése a nagy hatékonyságra és az energiatakarékosságra összpontosít. A frekvenciaváltó technológia alkalmazása gördülékenyebbé teszi a kocsi indítását és leállítását, hatékonyan meghosszabbítja a berendezés élettartamát, csökkenti az energiafogyasztást.

3. A kocsi mozgómechanizmusa létfontosságú szerepet játszik a Hook felső mozgó daruban, biztosítva, hogy a nehéz tárgyak biztonságosan, simán és pontosan mozgathatók és elhelyezhetők a megadott tartományon belül, és fontos garanciát jelent a daru hatékony működéséhez.

Daru kerék

1. A The Hook futódaru kerekei a daru operációs rendszerének kulcsfontosságú elemei, főként a teljes daru súlyának megtartására és a pálya mentén történő mozgásra. A kerekek kialakítása és minősége közvetlenül befolyásolja a daru működési simaságát, tartósságát és biztonságát.

2. A The Hook futódaru kerekei általában nagy szilárdságú acélból készülnek, és a felületet kioltják és temperálják a keménység és a kopásállóság javítása érdekében. A nagyobb terhelést szállító daruk esetében a kerekek ötvözött acélt vagy más speciális anyagokat is használhatnak a teljesítményük fokozása érdekében. A kerék peremrészét vastagabbra tervezték, hogy ellenálljon a nagy nyomásnak és a kopásnak a hosszú távú használat során. Szerkezeti kialakítás: A kerék kialakítása általában egykerekes szerkezet, és van kétkerekű szerkezet is az érintkezési felület növelésére és a nyomás eloszlatására. A felni általában bizonyos vastagságú, hogy elkerülje a kerék kisiklását. A súrlódás csökkentése és a működési hatékonyság javítása érdekében a kerekeket általában gördülőcsapágyakkal látják el, hogy simábban és munkatakarékosabban fussanak a pályán.

3. A The Hook futódaru kerekeinek jelentősége:

Teherbírás: A keréknek magának a daru súlyát és a felvont tárgy terhét kell viselnie, így az anyagok kiválasztásánál és a szerkezeti kialakításnál kellő szilárdságot és tartósságot kell biztosítania.

Futás simasága: A kerék sima futása közvetlenül befolyásolja a daru általános működési hatását. A kiváló minőségű kerékkialakítás és a precíz felszerelés csökkentheti a vibrációt és a zajt, valamint meghosszabbítja a daru és a pálya élettartamát.

Biztonság: A kerék kialakításánál figyelembe kell venni a kisiklásgátló funkciót, különösen terhelés alatti futásnál és fordulásnál. A véletlen kisiklás megelőzése kulcsfontosságú tényező a daru működésének biztonsága szempontjából.

4. Összefoglalva, a The Hook futódaru kereke a teljes daru működési rendszerének nélkülözhetetlen eleme, és kialakítása és karbantartása közvetlenül befolyásolja a daru működési hatékonyságát és biztonságát. A napi használat során a kerék rendszeres ellenőrzése és karbantartása hatékonyan meghosszabbíthatja a daru élettartamát, és biztosítja biztonságos és megbízható működését.





Daru horog

1. A The Hook futódaru horga a daru közvetlen eszköze nehéz tárgyak emelésére és szállítására, és a teljes emelőrendszer létfontosságú végeleme. A horog kialakítása és minősége közvetlen hatással van a daru üzembiztonságára és hatékonyságára.

2. A horgok fő típusai a The Hook futódaruhoz:

Egykampós horog: Az egyhorgos a leggyakoribb horogtípus, és általában szokásos emelési műveletekhez használják. Az egyetlen horog egyszerű szerkezetű és könnyen használható, alkalmas a legtöbb emelési művelethez, különösen akkor, ha az emelősúly viszonylag könnyű vagy nem igényel különleges egyensúlyt.

Kettős horog: A kettős horog általában nehéz tárgyak emelésére vagy olyan nehéz teherhordó műveletekre használatos, amelyek egyensúlyt igényelnek. A kettős horog szerkezete jobban eloszlatja a terhelést, csökkenti az emelés közbeni kilengést és javítja a biztonságot. A dupla horog rögzíthető vagy állítható, hogy megfeleljen a különböző emelési igényeknek.

3.A horog ismételt használat során húzó- és hajlítási igénybevételnek lesz kitéve, ezért az anyag kifáradási szilárdsága kulcsfontosságú szempont. A kiváló minőségű horgok szigorú anyagválasztáson és hőkezelésen mennek keresztül, hogy hosszú távú használat során ne tönkremenjenek a fáradtság miatt. A horog rendszeres ellenőrzése és karbantartása elengedhetetlen a biztonságos és megbízható hosszú távú használat érdekében, különösen nagy gyakoriságú vagy nagy terhelésű használat esetén.

4. Összefoglalva, a The Hook függesztődaru horga kulcsfontosságú alkatrész, amely közvetlenül érintkezik nehéz tárgyakkal, tervezése, gyártása és karbantartása elengedhetetlen a daru biztonságos működéséhez. A horog helyes használata és rendszeres karbantartása hatékonyan megelőzheti a baleseteket, és biztosítja az emelési műveletek biztonságát és hatékonyságát.

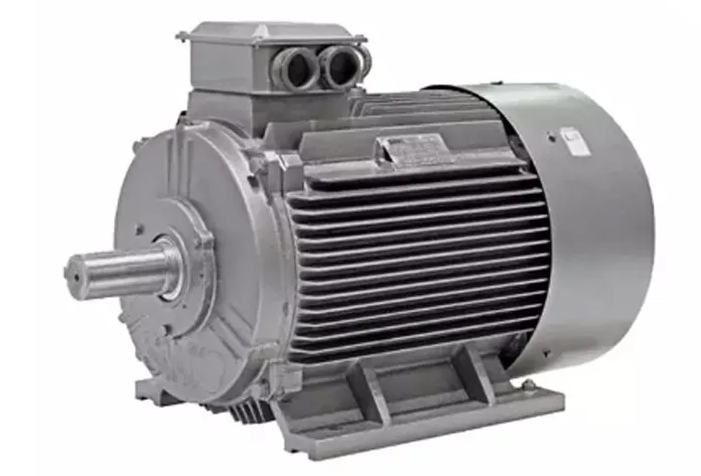

Motor

1. A horgos futódaru motorja az a központi erőeszköz, amely a daru összes működési rendszerét meghajtja, beleértve a kocsikezelést, a kocsikezelést, valamint a horgos emelési és süllyesztési funkciókat. A motor teljesítménye közvetlenül befolyásolja a daru működési hatékonyságát, stabilitását és biztonságát.

2. A horgos futódaru motorja meghajtja a drótkötelet az emelőrendszeren keresztül, hogy megvalósítsa a horog emelési és süllyesztési műveletét. A motor kimenő teljesítménye határozza meg azt a maximális tehersúlyt és emelési sebességet, amelyet a daru fel tud emelni.

3. A horgos futódaru motorjainak típusai:

AC motor: A váltakozó áramú motorok a legelterjedtebb típusok, és széles körben használják különféle típusú híddarukban. Egyszerű szerkezet, könnyű karbantartás és alacsony költség jellemzi őket. Az AC motorok általában mókuskalitkás aszinkron motorokat használnak, amelyeket nagy megbízhatóságuk és hosszú élettartamuk miatt széles körben használnak.

A modern darukban a frekvenciaváltókat gyakran váltóáramú motorokkal együtt alkalmazzák a pontosabb fordulatszám-szabályozás és energiatakarékos hatás elérése érdekében.

Egyenáramú motorok: Az egyenáramú motorokat általában olyan helyzetekben használják, ahol precíz vezérlésre van szükség, különösen akkor, ha a fordulatszám- és helyzetszabályozási követelmények magasak. Az egyenáramú motorok kiváló fordulatszám-szabályozási teljesítménnyel rendelkeznek, de szerkezetük viszonylag összetett, és a karbantartási igények magasak.

Az inverteres technológia fejlődésével fokozatosan csökkent az egyenáramú motorok alkalmazása a darukban, de egyes speciális alkalmazásokban még mindig vannak előnyei.

4. A motorok jelentősége: A Hook futódaru fő meghajtó eszközeként a motorok közvetlenül meghatározzák a daruk teljesítményét és biztonságát. A megfelelő motortípus és vezérlési mód kiválasztásával, a karbantartás erősítésével jelentősen javítható a daru működési hatékonysága, meghosszabbítható az élettartama, és biztosítható a biztonság a különböző üzemi környezetekben.

.

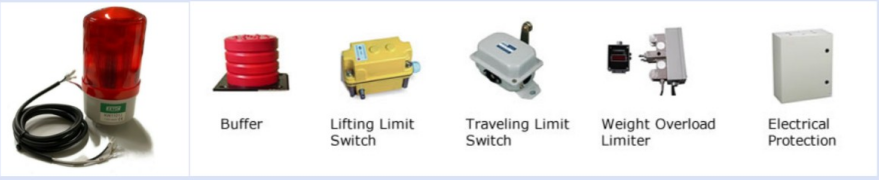

Hang és fény riasztó rendszer& végálláskapcsoló

1.A Hook felső mozgó daru hang- és fényriasztórendszere és végálláskapcsolója fontos eszközök a biztonságos működés biztosításához, amelyek hatékonyan megelőzhetik a baleseteket, és biztosítják a berendezések és a személyzet biztonságát. Ezek a rendszerek a korai figyelmeztető és védelmi szerepet töltik be a daru működése során.

2. A Hook futódaru hang- és fényriasztórendszere

A hang- és fényriasztórendszer hang és fény kombinációjával figyelmezteti a kezelőt vagy a környező személyzetet, hogy emlékeztesse a kezelőt vagy a környező személyzetet a lehetséges veszélyekre vagy a berendezés rendellenes állapotára. Általában figyelmeztetések kiadására használják, mint például a berendezés indítása, leállása, túlterhelés, meghibásodás stb., hogy biztosítsák, hogy a kezelő időben intézkedéseket tudjon tenni. A hang- és fényriasztó rendszert általában jól látható helyre szerelik fel a darura, hogy a kezelő és a környező személyzet tisztán hallja és lássa a riasztási jelet. Állítsa be a hang és a fény intenzitását a munkakörnyezetnek megfelelően, és gondoskodjon arról, hogy a riasztórendszer hatékonyan továbbítsa a figyelmeztetéseket.

A Hook futódaru végálláskapcsolója

A végálláskapcsoló a daru egyes mozgó alkatrészeinek helyzetének figyelésére szolgál, nehogy túllépje az előre meghatározott működési tartományt. Ez segít megóvni a berendezést a sérülésektől és biztosítja a biztonságos működést. Amikor a daru egy része megközelíti vagy eléri a végálláskapcsoló által beállított helyzetet, a végálláskapcsoló automatikusan működésbe lép, hogy leállítsa a berendezés további mozgását. A végálláskapcsolókat általában a távolsági fényszóró, a kocsi, a kocsi és más mozgó alkatrészek kulcspozícióira szerelik fel. A beépítési helyzetet az egyedi tervezési és munkakövetelmények szerint kell meghatározni.

Hibakeresés: A telepítés után a végálláskapcsolót hibakeresni kell annak biztosítására, hogy pontosan tudja érzékelni az előre meghatározott helyzetet, és szükség esetén kiváltja a megfelelő védelmi intézkedéseket. A végálláskapcsolókat általában a távolsági fényszóró, a kocsi, a kocsi és más mozgó alkatrészek kulcspozícióira szerelik fel. A beépítési helyzetet az egyedi tervezési és munkakövetelményeknek megfelelően kell meghatározni. Telepítés után a végálláskapcsolót hibakeresni kell annak biztosítására, hogy pontosan érzékelje az előre meghatározott helyzetet, és szükség esetén kiváltsa a megfelelő védelmi intézkedéseket.

Összefoglalva, a Hook futódaru hang- és fényriasztórendszere és végálláskapcsolója fontos összetevői a berendezés biztonságos működésének. Az időben történő korai figyelmeztetés és az automatikus védelmi funkciók garantálják a kezelők biztonságát és a berendezések normál működését.

Biztonsági eszközök

1. A Hook futódaru biztonsági berendezése kulcsfontosságú eleme a berendezések és a személyzet biztonságának. Ezek az eszközök megelőzhetik a baleseteket, csökkenthetik a kockázatokat, és biztosíthatják a daru biztonságos és megbízható működését különböző munkakörnyezetekben.

2. Az alábbiak a Hook futódaru általános biztonsági felszerelései és funkciói

Elektromos vezérlőrendszer

Funkció: A daru motorjának és egyéb elektromos berendezéseinek kezelése, precíz vezérlési és védelmi funkciók biztosítása.

Összetétel: elektromos vezérlőpanel, inverter, relé.

Funkció: Biztosítja a motor normál működését és megakadályozza az elektromos meghibásodást.

Vészleállító berendezés

Funkció: Vészhelyzetben gyorsan leállítja a daru minden mozgását.

Összetétel: vészleállító gomb, vészleállító rendszer.

Funkció: Baleset vagy vészhelyzet esetén a biztonság érdekében gyorsan szakítsa meg az áramellátást.

Fékrendszer

Funkció: A daru mozgásának vezérlése megálláshoz és tartáshoz.

Összetétel: elektromágneses fék, hidraulikus fék, féktárcsa.

Funkció: Biztosítsa a daru zökkenőmentes leállítását, hogy megakadályozza a nehéz tárgyak lecsúszását vagy a daru instabil mozgását.

Ütközésgátló rendszer

Funkció: Kerülje el a daru és más berendezések vagy épületek ütközését.

Összetétel: radardetektor, lézerszenzor, riasztóberendezés.

Funkció: figyeli a környező környezetet, automatikusan riaszt vagy leállítja a daru mozgását.

Biztonsági pajzs

Funkció: védje meg a kezelőt a daru működő részeivel való közvetlen érintkezéstől.

Összetétel: fém pajzs, hálós védőernyő.

Funkció: a balesetek elkerülése érdekében megakadályozza, hogy a személyzet magas hőmérséklettel, forgó alkatrészekkel vagy lógó nehéz tárgyakkal érintkezzen.

3. Összegzés

A Hook futódaru biztonsági felszerelése a működés felügyeletétől a vészhelyzeti védelemig minden szempontot lefed. Ezek az eszközök együttesen biztosítják a daru biztonságát és megbízhatóságát különféle üzemi körülmények között. E biztonsági berendezések rendszeres ellenőrzésével és karbantartásával hatékonyan megelőzhetők a balesetek, és garantálható a kezelők és a berendezések biztonsága.

Vezérlési mód

1. A Hook futódaru vezérlési módja határozza meg, hogyan kell működtetni és vezérelni a daru különböző rendszereit a hatékony és biztonságos emelési műveletek elérése érdekében. Különböző vezérlési módok alkalmasak a különböző alkalmazási forgatókönyvekhez és működési követelményekhez.

2. Az alábbiakban ismertetjük a Hook futódaru főbb vezérlési módjait és jellemzőit:

Automatizálási vezérlési mód

Jellemzők:

Üzemmód: Teljesen automatizált vezérlés számítógépes vezérlőrendszeren vagy PLC-n keresztül (programozható logikai vezérlő).

Nagy pontosság: precíz mozgásvezérlést, terhelésfigyelést, programozott működést stb.

Adatintegráció: Általában érzékelőkkel, megfigyelőrendszerekkel és adatgyűjtő rendszerekkel integrálva valós idejű megfigyelési és adatelemzési funkciókat biztosítanak.

Alkalmazható forgatókönyvek:

Nagymértékben automatizált gyártósorok vagy nagyszabású működési környezetek, amelyek precíz vezérlést és felügyeletet igényelnek.

Azok az esetek, amikor magas követelményeket támasztanak az automatizálással és a kézi műveletek csökkentésével.

Vegyes vezérlési mód

Jellemzők:

Üzemmód: A kézi, távirányítós és automatizált vezérlési módok előnyeit kombinálva számos vezérlési mód áll rendelkezésre.

Rugalmasság: A kezelő szükség szerint válthat a különböző vezérlési módok között, hogy alkalmazkodjon a különböző működési követelményekhez.

Alkalmazkodóképesség: képes kezelni az összetett üzemeltetési feladatokat, miközben biztosítja a működési rugalmasságot és biztonságot.

Alkalmazható forgatókönyvek:

Olyan esetek, amikor több szabályozási módszert kell integrálni a különböző működési követelményekhez való alkalmazkodáshoz, például összetett ipari környezetekhez vagy változó építkezésekhez.

Számítógépes felügyeleti és vezérlőrendszer

Jellemzők:

Működési mód: Monitorozás és vezérlés számítógépes rendszeren keresztül, beleértve a grafikus felhasználói felületet (GUI) és a fejlett vezérlőszoftvert.

Valós idejű adatok: Valós idejű berendezések állapotát, terhelési adatokat, működési előzményeket és egyéb információkat biztosít, valamint támogatja a távfelügyeletet és vezérlést.

Intelligens: Intelligens funkciók, például prediktív karbantartás, automatikus diagnosztika és hibajelzés megvalósítható.

Alkalmazható forgatókönyvek:

Nagy gyárak vagy csúcstechnológiás alkalmazások, amelyek fejlett adatelemzést és intelligens vezérlést igényelnek.

Környezetek, ahol nagy az igény a valós idejű megfigyelésre és a távoli működésre.

Biztonsági védelmi vezérlőrendszer

Jellemzők:

Működési mód: Integráljon különféle biztonsági vezérlési funkciókat, mint például a túlterhelés elleni védelem, a határérték szabályozás, a vészleállítás stb.

Védelmi funkció: Automatikusan engedélyezi a védelmi intézkedéseket, ha a daru rendellenes vagy túlterhelt, hogy megelőzze a berendezés károsodását és a biztonsági baleseteket.

Automatikus riasztás: A rendszer automatikusan riaszt, és intézkedéseket hoz a további veszélyek elkerülése érdekében.

Alkalmazható forgatókönyvek:

Minden daru üzemi környezet, különösen a magas kockázatú területek és alkalmak, amelyek szigorú biztonsági ellenőrzést igényelnek.

Üzemeltetési forgatókönyvek magas biztonsági követelményekkel a berendezések és a személyzet biztonsága érdekében.

3.Összefoglaló

A Hook futódaru számos vezérlési móddal rendelkezik, a kézi vezérléstől a magasan automatizált számítógépes vezérlőrendszerekig, mindegyiknek megvan a maga alkalmazható forgatókönyve, valamint előnyei és hátrányai. Az adott működési követelményeknek és környezeti feltételeknek megfelelő megfelelő szabályozási mód kiválasztása javíthatja a működési hatékonyságot és biztosítja a biztonságos működést. Megfelelő biztonsági felszereléssel és rendszeres karbantartással kombinálva a daru teljesítménye és biztonsága maximalizálható.



Vázlat







1. Hatékony emelőképesség

Erőteljes teherbírás: A horgos híddaruk nehezebb tárgyak emelésére és mozgatására is alkalmasak, nagy tonnás emelési műveletekre alkalmasak.

Nagy fesztáv: Hídszerkezetének köszönhetően nagy fesztávolságon belül tud emelési szolgáltatásokat nyújtani, nagy területű gyárakba, raktárakba is alkalmas.

2. Rugalmas működés

Többfunkciós működés: Különféle műveleteket hajthat végre, például horogemelést, kocsikezelést és kocsimozgatást, hogy megfeleljen a különböző működési igényeknek.

Precíz vezérlés: A modern vezérlőrendszerrel felszerelve precíz terhelésvezérlést és pozíciópozícionálást érhet el, valamint javítja a működés pontosságát.

3. Helytakarékosság

Kompakt szerkezet: A horgos híddarukat általában a gyárépület fölé szerelik fel, így helyet takarítanak meg, és akadálytalanok maradnak a munkaterületen.

Alkalmas nagy magasságban végzett műveletekhez: Magasabb munkaterületen felemelhető, elkerülve a földi munkaterület elfoglalását.

4. Üzembiztonság

Biztonsági védelmi rendszer: Biztonsági berendezésekkel, például hang- és fényriasztókkal, végálláskapcsolókkal és túlterhelés elleni védelemmel felszerelt, valós időben figyeli és védi a berendezést a biztonságos működés érdekében.

Nagy stabilitás: A hídszerkezet jó stabilitást és földrengésállóságot biztosít, csökkenti a berendezés rázkódását és dőlését, valamint biztosítja az emelési folyamat stabilitását.

5. Erős tartósság

Robusztus szerkezet: A híd típusú szerkezeti kialakítás erős teherbíró képességet és tartósságot biztosít, és kibírja a hosszú távú, nagy intenzitású műveleteket.

Kiváló minőségű anyagok: A nagy szilárdságú acél és a fejlett gyártási technológia alkalmazása javítja a daru tartósságát és élettartamát.

6. Alkalmazások széles skálája

Többféle alkalmazási forgatókönyv: Alkalmas ipari gyártósorokhoz, raktározáshoz és logisztikához, építőipari és egyéb forgatókönyvekhez, és megfelel a különböző típusú emelési műveletek igényeinek.

Alkalmazkodni a különböző környezetekhez: Működhet magas hőmérsékleten, alacsony hőmérsékleten, párás vagy poros környezetben, és alkalmazkodik a különböző munkakörülményekhez.





1. Ipari gyártósor

Gyártás: nehéz alkatrészek és késztermékek összeszerelésére, mozgatására, emelésére és elosztására szolgál. Például az autógyártó üzemekben horgos híddarukat használnak az autóalkatrészek mozgatására és beszerelésére.

Nehézgépek: A nehézgépeket gyártó üzemekben a daruk használhatók nagy szerszámgépek, formák és mechanikai alkatrészek mozgatására.

2. Raktározás és logisztika

Rakománykezelés: A raktárakban és logisztikai központokban nagy mennyiségű áru vagy nehéz tárgy mozgatására, egymásra rakására és be- és kirakodására használják. Javíthatja a raktárak helykihasználását és működési hatékonyságát.

Konténerkezelés: A konténerterminálokon és teherpályaudvarokon horgos híddarukat használnak a konténerek be- és kirakodására, javítva a be- és kirakodás hatékonyságát és pontosságát.

3. Építés

Építőanyag-emelés: Építkezéseken építőanyagok, például acélrudak, előregyártott betonalkatrészek, építőipari berendezések stb. emelésére és mozgatására használják az építési műveletek megkönnyítésére.

Szerkezeti elemek beépítése: nagy épületszerkezeti elemek, például gerendák, oszlopok, mennyezetek stb. beszerelésére és beállítására szolgál az építés minőségének és előrehaladásának biztosítása érdekében.

4. Kohászati ​​ipar

Acélgyártás: Acélkohókban olvadt vas, acéltuskó és egyéb nehéz anyagok kemencében történő mozgatására használják. A daru nagy teherbírása kielégíti a kohászati ​​ipar igényeit.

Fémfeldolgozás: fémlemezek, rudak, tekercsek stb. kezelésére és feldolgozására, valamint a feldolgozás során történő mozgatásra és be- és kirakodásra szolgál.

5. Energiaipar

Áramfejlesztő berendezések telepítése: Erőművekben nagy generátorok, transzformátorok és egyéb erőművek telepítésére és karbantartására használják.

Karbantartás és nagyjavítás: az erőművek rendszeres karbantartására és nagyjavítására szolgál, megkönnyítve a berendezések fel-le mozgását és beállítását.

6. Portok és dokkok

Rakomány be- és kirakodás: Kikötőkben és dokkban rakományok be- és kirakodására használják hajókon, különösen nagy teherhajókon. A horgos híddaruk javíthatják a működési hatékonyságot és biztonságot.

Konténerkezelés: nagy konténerek kezelésére szolgál, javítva a be- és kirakodás sebességét és pontosságát.





1. Igényelemzés és tervezés

Igényelemzés: Határozza meg az olyan paramétereket, mint a használati környezet, a terhelési követelmények, a fesztáv, az emelési magasság stb., hogy megfeleljen az ügyfelek egyedi igényeinek.

Tervezési fázis:

Előzetes tervezés: Előzetes tervezés elvégzése az igények szerint, beleértve a szerkezeti rajzokat, funkcionális modulokat, operációs rendszereket stb.

Részletes tervezés: Beleértve a szerkezeti elemzést, az anyagválasztást, a terhelésszámítást, a szilárdsági tervezést stb., a daru biztonságának és stabilitásának biztosítása érdekében.

3D-modellezés: Használjon számítógépes tervezési (CAD) szoftvert részletes háromdimenziós modellek létrehozásához virtuális szimulációhoz és optimalizáláshoz.

2. Anyagbeszerzés

Anyagválasztás: A daru szilárdságának és tartósságának biztosítása érdekében válassza ki a megfelelő anyagokat, például nagy szilárdságú acélt, ötvözött anyagokat stb.

Szállítómenedzsment: Együttműködjön az anyagbeszállítókkal az anyagok minőségének és szállítási idejének biztosítása érdekében.

Minőségellenőrzés: Végezzen minőségellenőrzést a vásárolt anyagokon, hogy megbizonyosodjon arról, hogy azok megfelelnek a tervezési követelményeknek és szabványoknak.

3. Gyártás és feldolgozás

Távtartó és végtartó gyártás:

Vágás és hegesztés: Vágja és hegesztje acélt a főgerenda és a véggerenda gyártásához.

Felületkezelés: A hegesztett részeken csiszolást, szórást, rozsdamentesítést és egyéb kezeléseket végeznek a korrózióállóság és az esztétika javítása érdekében.

Kocsi és kocsi gyártás:

Megmunkálás: kocsik és kocsik különféle alkatrészeinek gyártása, mint például kerekek, csapágyak, meghajtó eszközök stb.

Összeszerelés: A kocsik és kocsik különböző alkatrészeinek összeszerelése a zavartalan működés érdekében.

Motor és vezérlőrendszer telepítése:

Motorgyártás: Darukhoz szükséges motorok gyártása, összeszerelés és hibakeresés.

Vezérlőrendszer: Elektromos vezérlőrendszerek telepítése, beleértve az elektromos paneleket, vezérlőszekrényeket, reléket stb.

Horgos és emelőrendszer gyártása:

Horogfeldolgozás: Horgok gyártása, beleértve a kovácsolást, a hőkezelést és a felületkezelést.

Emelőrendszer összeszerelése: Emelőrendszerek összeszerelése, beleértve a csörlőket, drótköteleket, végálláskapcsolókat stb.

4. Összeszerelés és hibakeresés

Alkatrész összeállítás:

Főszerkezet összeállítása: Főgerendák, véggerendák, kocsik, kocsik és egyéb alkatrészek összeszerelése egy teljes daruszerkezet kialakításához.

Rendszerintegráció: Motorok, vezérlőrendszerek, emelőrendszerek stb. telepítése, rendszerintegráció elvégzése.

Hibakeresés és tesztelés:

Üresjárati teszt: Végezzen terhelés nélküli tesztet az összeszerelt darukon annak ellenőrzésére, hogy minden funkció normális-e.

Terhelési teszt: Végezzen terhelési tesztet olyan körülmények között, amelyek megfelelnek a biztonsági előírásoknak, hogy ellenőrizze a daru emelőképességét és stabilitását.

Rendszerhibakeresés: Állítsa be az elektromos vezérlőrendszert, a végálláskapcsolókat stb., hogy biztosítsa a rendszer megfelelő működését.

5. Minőségellenőrzés

Belső ellenőrzés: Végezzen belső minőségellenőrzést a gyártási és összeszerelési folyamat során, beleértve az anyagminőséget, a feldolgozási pontosságot, az összeszerelés minőségét stb.

Harmadik fél által végzett ellenőrzés: Egy harmadik fél tesztelő ügynökség felkérést kaphat minőségellenőrzés elvégzésére az iparági szabványoknak és biztonsági előírásoknak való megfelelés biztosítása érdekében.

6. Csomagolás és szállítás

Csomagolás: Csomagolja be a kész darut, hogy elkerülje a szállítás közbeni sérüléseket.

Szállítás: A szállítást az ügyfél igényei szerint kell megszervezni, beleértve a belföldi és nemzetközi szállítást is, hogy biztosítsa a berendezés biztonságos célba szállítását.

7. Helyszíni szerelés és üzembe helyezésng

Helyszíni szerelés: Végezze el a daru végső összeszerelését és beszerelését az ügyfél telephelyén, hogy megbizonyosodjon arról, hogy az megfelel a használati követelményeknek.

Helyszíni üzembe helyezés: Végezze el a helyszíni üzembe helyezést és tesztelést, hogy biztosítsa a daru normál működését a tényleges működési környezetben.

Képzés: Az ügyfelek kezelőinek képzése a daru üzemeltetési módszereiről, a karbantartási ismeretekről és a biztonsági óvintézkedésekről.

8. Értékesítés utáni szolgáltatás

Karbantartás: Rendszeres karbantartási és karbantartási szolgáltatások biztosítása a berendezés hosszú távú stabil működése érdekében.

Hibakezelés: A berendezés használata során felmerülő esetleges hibák és problémák kezelése, műszaki támogatás és megoldások biztosítása.

Vásárlói visszajelzések: Gyűjtsd össze az ügyfelek visszajelzéseit, és végezd el a termékfejlesztéseket és -optimalizálásokat.





A cég intelligens berendezés-felügyeleti platformot telepített, és 310 kezelő- és hegesztőrobot-készletet (készletet) telepített. A terv elkészülte után több mint 500 készlet (készlet) lesz, és a berendezések hálózatba kapcsolásának aránya eléri a 95%-ot. 32 hegesztősor üzembe helyezése megtörtént, 50 telepítését tervezzük, és a teljes termékcsalád automatizálási üteme elérte.

Népszerű tags: horog felső mozgó daru, Kína horog felső mozgó daru gyártók, beszállítók, gyár
