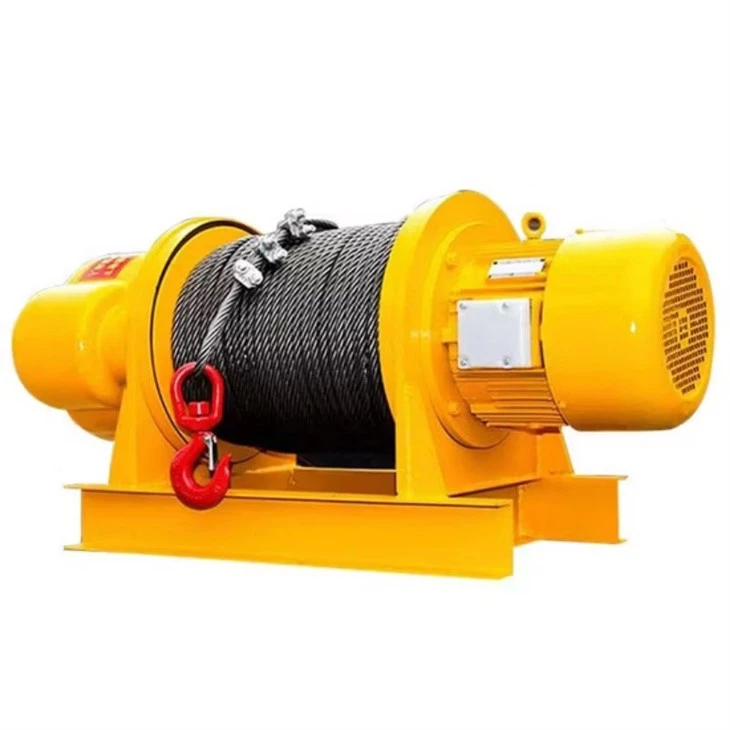

A legjobb elektromos csörlő

A legjobb elektromos csörlő egy motorizált eszköz, amelyet egy drum körüli kábel vagy kötél segítségével történő húzáshoz, emeléshez vagy elhelyezéshez használnak. Villamos energiával (akár AC vagy DC) táplálja, és általában különféle ipari, autóipari, tengeri és építési alkalmazásokban használják.



Kapacitás: 1-1200 ton

Kötélhossz: 6-2500 m

Emelési magasság: testreszabva az ügyfelek webhelyének feltételei szerint

Dühös feszültség: 220v ~ 690 V, 50-60 Hz, 3ph AC

Védelmi osztály: IP54 IP55

Crane Control mód: PendantControl \/ távirányító \/ kabinvezérlés



1.

Az elektromos csörlő kulcsfontosságú elemei:
ELEKTROMOS MOTOR - biztosítja az energiát a dob forgatásához (lehet 12 V, 24 V DC vagy 110 V\/220 V AC).

Drum - egy hengeres orsó, amely a kábelt vagy a kötélet szélesíti.

Huzalkötél vagy szintetikus kábel-a terheléshordozó vonal (acélkábel vagy szintetikus kötél, mint a dyneema).

GEAR VONAT - Csökkenti a motor sebességét, miközben növeli a nyomatékot (általában bolygó- vagy féregfelszerelési rendszerek).

Fékrendszer-megakadályozza, hogy a terhelés csúszjon vagy szabadon kössön, amikor az áramellátás ki van kapcsolva.

Vezérlő rendszer - vezetékes vagy vezeték nélküli távvezérlő a csörlő üzemeltetéséhez.

FAIRLEAD - Vezeti a kábelt (Roller Fairlead acélkábelhez, Hawse Fairlead a szintetikus kötélhez).

Szereléskeret - A csörlőt egy járműhöz, pótkocsihoz vagy rögzített szerkezethez rögzíti.



2. Korlátozó kapcsoló biztonsági eszköz

A legjobb elektromos csörlő limit kapcsoló egy olyan kritikus biztonsági eszköz, amelynek célja a csörlő dob túlutazásának megakadályozása, amely kábelkárosodást, berendezés meghibásodását vagy akár baleseteket okozhat. Itt van a funkció, a típusok, a telepítés és a fontosság bontása:

1. A határkapcsoló célja egy elektromos csörlőben
Megakadályozza a túlterhelést: leállítja a csörlőt, ha a kábel teljesen megsebesíti vagy levonja.

Védi az alkatrészeket: elkerüli a motor, a dob vagy a kábel károsodását a túlzott feszültség miatt.

Fokozza a biztonságot: Csökkenti a bepattanott kábelek vagy az ellenőrizetlen terhelési mozgások kockázatát.

2. A csörlők korlátozó típusai
a. Mechanikai határkapcsolók
Kar-kar-kapcsolók: fizikai érintkezés által kiváltott (pl. A kábel vagy dob által megnyomott karkar).

Rotary CAM kapcsolók: A dob forgása útján aktiválva (a forradalmakat számolja, hogy csökkentse az energiát a beállított határértékeknél).

b. Mágneses\/közelségi kapcsolók
Nem érintkezési érzékelők: Használjon Hall Effect érzékelőket vagy nádkapcsolókat a dob helyzetének felismeréséhez fizikai érintkezés nélkül.

Tartósabb: Ideális durva környezetekhez, ahol a szennyeződés\/törmelék mechanikus kapcsolókat is elakadhat.

c. Terhelésérzékelő kapcsolók
Nyomaték vagy áram-alapú: Vágja az energiát, ha a motor árama meghaladja a beállított határértéket (jelzi a túlzott terhelést).



3. Biztonsági eszköz

A legjobb elektromos csörlők az erőteljes szerszámok, amelyeket a rakomány emeléshez, húzásához és helymeghatározásához használnak. A biztonságos működés biztosítása érdekében különféle biztonsági eszközöket építenek be a tervbe. Itt vannak a legfontosabb biztonsági funkciók, amelyek általában megtalálhatók az elektromos csörlőkben:

1. Túlterhelésvédelem (terhelési korlátozó eszköz)
Megakadályozza, hogy a csörlő a névleges kapacitása meghaladja.

Tartalmazhat egy terhelési cellát vagy nyomaték -korlátozót, hogy csökkentse az energiát, ha felesleges terhelést észlelnek.

Egyes modellek automatikus kikapcsolással vagy riasztással rendelkeznek.

2. Vészhelyzet (e-stop)
Vészhelyzet esetén lehetővé teszi az azonnali áramkimaradást.

Gyakran egy piros gomb vagy lábpedál a gyors hozzáférés érdekében.

3. fékrendszer
MECHANIKAI FÉK: Tartsa a terhelést, amikor ki van kapcsolva (hiba-biztonságos szolgáltatás).

Dinamikus fékezés: Megálláskor lassítja le a motort elektromosan.

Automatikus fék: Ha az energia meghibásodik, vagy a csörlő túlmeleged.

4. Korlátváltók (felső\/alsó utazási határ)
Automatikusan leállítja a csörlőt, amikor a terhelés eléri az előre beállított maximális vagy minimális magasságot.

Megakadályozza a túlterhelést vagy a kábel lazítását.

5. termikus védelem
A motoros túlhev érzékelők leállítják a csörlőt, ha a hőmérséklet meghaladja a biztonságos korlátokat.

Védi a motoros kiégéstől a hosszabb használat miatt.

6. A távirányító biztonsága
Vezeték nélküli vagy vezetékes távvezérlő a Deadman kapcsolóval (a működtetéshez folyamatos nyomást igényel).

Megakadályozza a véletlen aktiválást.

7. Kábel\/ kötél biztonsági funkciói
Fairleads & Rollers: Vezesse a kábelt a csapás megakadályozásához.

Kábel -laza érzékelő: Detektálja, ha a kábel túl laza és leállítja a csörlőt.

Automatikus spooling: Biztosítja a kusza megakadályozását is.

8. Elektromos biztonság
Rövidzárlat védelme: A megszakítók vagy biztosítók megakadályozzák az elektromos veszélyeket.

Fázis meghibásodási védelem: Kikapcsolja az energiát, ha a feszültség instabil (a 3- fáziscsörgőkben).

9. Kézi kiadás (Freewheel mód)
Engedélyezi a terhelés ellenőrzött csökkentését áramszünet esetén (néhány modellnek kézi hajtókar -biztonsági mentése van).

10. Figyelmeztetés riasztások és mutatók
Hallható riasztások a túlterheléshez vagy a meghibásodáshoz.

LED -es jelzők az energia, a hibakódok és az operatív állapothoz.

4. Vázlat









A legjobb elektromos csörlők számos előnyt kínálnak más típusú csörlőkkel szemben (például hidraulikus vagy kézikönyv), így népszerű választásuk a különféle alkalmazások számára, ideértve az off-roading, a tengeri használat, az építési és ipari feladatokat. Itt vannak a legfontosabb előnyök:

1. Könnyű használat és kényelem
Egyszerű működés: A legjobb elektromos csörlőket kapcsolóval vagy távirányítóval vezéreljük, lehetővé téve a pontos és könnyed működést.

Nincs kézi erőfeszítés: A kézi csörlőkkel ellentétben nem igényelnek fizikai munkát a nehéz terhelések húzásához.

Gyors telepítés: Azonnal aktiválhatók anélkül, hogy külső áramforrásra lenne szükségük (ha a jármű akkumulátorral működteti).

2. Sokoldalúság
Több alkalmazás: járművekhez (4x4s, teherautók, ATV -k), hajókhoz, ipari emeléshez és helyreállítási műveletekhez.

Hordozható opciók: Egyes modelleket jármű akkumulátora képes táplálni, így a távoli helyeken hasznos lehet őket.

3. Teljesítményhatékonyság
Az akkumulátoron fut: a jármű elektromos rendszerét (12 V vagy 24 V) használja, kiküszöbölve a további energiaforrások, például a PTO (energiafelhasználás) vagy a hidraulikus szivattyúk szükségességét.

Energiamegtakarítás: A modern elektromos csörlők hatékony motorokkal rendelkeznek, amelyek minimalizálják az akkumulátor leeresztését.

4. Biztonsági jellemzők
Automatikus fékezés: Számos elektromos csörlő rendelkezik beépített fékrendszerrel, hogy megakadályozza a terhelés csúszását.

A távirányító: lehetővé teszi a biztonságos működést távolról, csökkentve a kockázatot a veszélyes helyreállítási helyzetekben.

Túlterhelésvédelem: Néhány modell között van a termikus védelem a motor kiégésének megakadályozása érdekében.

5. Kompakt és könnyűsúlyú
A hidraulikus csörlőkkel összehasonlítva az elektromos verziók általában könnyebbek és könnyebben felszerelhetők járművekre vagy berendezésekre.

6. Alacsony karbantartás
Nincsenek hidraulikus folyadék vagy komplex mechanikai rendszerek karbantartáshoz.

Az alapvető karbantartás magában foglalja a tisztítást, a kenést és az alkalmi huzalkötél\/heveder -ellenőrzést.

7. Költséghatékony
Általában olcsóbb, mint a hidraulikus csörlők, és kevesebb módosítást igényelnek a telepítéshez.

Alacsonyabb hosszú távú karbantartási költségek.

8. Állítható sebesség és vezérlés
A változó sebességű opciók lehetővé teszik a pontos terheléskezelést.

Egyes modellek vezeték nélküli távolságokat tartalmaznak a jobb ellenőrzés érdekében nehéz körülmények között.

9. megbízható durva körülmények között
Számos legjobb elektromos csörlő vízálló vagy időjárásálló, így alkalmassá teszi őket tengeri és terepjáró használatra.

10. Könnyű telepítés
Felszerelhető lökhárítókra, pótkocsikra vagy más szerkezetekre, összetett beállítások nélkül (ellentétben a PTO csörlőekkel, amelyek meghajtó csatlakozásokat igényelnek).





1. terepjáró helyreállítás (4x4 és overlanding)
A legjobb csörlő típus: 12 V -os vízálló csörlő (pl. Warn Zeon, Smittybilt X2O)

Miért? Az elektromos csörlők ideálisak az elakadt járművek kiszedésére a sárból, homokból vagy sziklákból.

Főbb jellemzők:

Szintetikus vagy acélkötél lehetőségei

Távirányító működés

Magas húzási kapacitás (8, 000 - 12, 000 lbs)

2. Tengeri és csónakázás
A legjobb csörlő típus: tengeri minőségű elektromos csörlő (pl. Lewmar, Superwinch Terra)

Miért? Horgonyzás visszakereséséhez, dokkoláshoz és pótkocsi betöltéséhez használják.

Főbb jellemzők:

Korrózióálló (rozsdamentes acél vagy lezárt motorok)

Vezeték nélküli távvezérlő a kényelem érdekében

Zökkenőmentes működés a finom hajókezeléshez

3. ipari és építés
A legjobb csörlő típus: nagy teljesítményű elektromos csörlő (pl. Ramsey Rep, CM Lodestar)

Miért? Emelő anyagok, húzóberendezések vagy helymeghatározás.

Főbb jellemzők:

Nagy terhelési kapacitás (legfeljebb 20, 000+ lbs)

Változó sebességszabályozás

Biztonsági fékek a felső emeléshez

4. Tenyésztés és mezőgazdaság
Legjobb csörlő típus: Utility Electric Winch (pl. Mile Marker SEC, Badland ZXR)

Miért? Rönkök húzása, szénabálák mozgatása vagy húzóberendezések.

Főbb jellemzők:

Tartós építés kültéri használatra

Mérsékelt vagy magas húzási teljesítmény (5, 000 - 10, 000 lbs)

Hordozható vagy járműre szerelt lehetőségek

5. ATV\/UTV és hószántás
Legjobb csörlő típus: Compact ATV csörlő (pl. Warn VRX, Superwinch LT)

Miért? Segít a gyógyulásban, a szántásban vagy a vontatásban.

Főbb jellemzők:

Könnyű, de erős (2500–5, 000 lbs kapacitás)

Időjárásálló kialakítás

Könnyű rögzítés az ATV\/UTV lökhárítókra

6. Otthoni és barkácsprojektek
Legjobb csörlő típus: Hordozható elektromos csörlő (pl. Harbour Freight Badland, Titan)

Miért? Garázshasználat, emelő motorok vagy nehéz tárgyak mozgatása.

Főbb jellemzők:

Megfizethető és könnyen telepíthető

110 V vagy 12 V -os energiavételi lehetőségek

2, 000 - 5, 000 lb kapacitás





1. Tervezés és tervezés
Követelmények elemzése: Határozzuk meg a terhelési kapacitást, a vonalsebességet, az energiaforrást (AC\/DC), a szolgálati ciklust és a környezeti feltételeket.

CAD modellezés: Tervezze meg a csörlő szerelvényt (motor, sebességváltó, dob, fék és keret) CAD szoftver segítségével.

Anyagválasztás: Válasszon nagy szilárdságú acélt a dobhoz és a kerethez, a tartós fogaskerekekhez és a korrózióálló bevonatokhoz.

Prototípus készítése: Készítsen prototípust a teszteléshez és az érvényesítéshez.

2. Anyagbeszerzés
Forrás kiváló minőségű alkatrészek:

Elektromos motor (szálcsiszolt\/kefe nélküli, 12 V\/24 V\/110V\/220V)

Sebességváltó (féreg\/bolygó fogaskerék a nyomaték szorzásához)

Acél dob és kábel (horganyzott vagy szintetikus kötél)

Fékrendszer (automatikus rakomány-tartó fék)

Vezérlő rendszer (távoli\/vezetékes kapcsoló, mágnesszelep)

Keret- és szerelő hardver (porral bevont vagy horganyzott)

3. gyártási folyamat
A. Dob és keret gyártása
Vágás és megmunkálás: lézer\/plazma vágott acéllemezek; gépi dobhornyok.

Hegesztés: Összeállítja a dobot és a keretet a precíziós hegesztéssel (MIG\/TIG).

Felszíni kezelés: lövés robbantás, galvanizálás vagy porbevonat a korrózióállóság érdekében.

B. Gearbox szerelvény
Fogaskerekű vágás és őrlés: Precíziós fogaskerekek a sima működéshez.

Ház -szerelvény: illessze be a fogaskerekeket egy lezárt, kenő házba.

Nyomatékvizsgálat: Gondoskodjon arról, hogy a sebességváltó meghibásodjon a névleges terhelést.

C. Motor- és fékintegráció
Motor szerelése: Biztosítsa a motort a sebességváltóhoz megfelelő igazítással.

Fék telepítése: Helyezze be az automatikus fékrendszert a rakomány tartásához.

Elektromos csatlakozások: huzalmotor, fék és vezérlőrendszer.

D. Drum és kábel telepítése
Dob rögzítése: Biztonságos dob a sebességváltó kimeneti tengelyéhez.

Kötél\/kábel beszerelése: SPOOL horganyzott acélhuzal vagy szintetikus kötél egyenletesen.

Fairlead melléklete: Szerelje be a görgőt vagy a Hawse Fairlead -ot a sima kábel útmutatásához.

E. Vezérlő rendszer integrációja
Vezetékköteg: Csatlakoztassa a motort, a mágnesszelepet és a távirányítót.

Kapcsoló\/távoli tesztelés: Gondoskodjon a sima működésről az előre\/hátoldalon.

4. Minőség -ellenőrzés és tesztelés
Terhelésvizsgálat: Tesztelje 1,5x besorolási kapacitást a biztonság érdekében.

Tartóssági tesztelés: Futtassa a folyamatos ciklusokat a túlmelegedés és a kopás ellenőrzéséhez.

Víz- és por ellenállás (IP -besorolás): Ellenőrizze a tömítést kültéri használatra.

Zaj- és rezgésellenőrzés: Ügyeljen a sima, csendes működéssel.

Végső ellenőrzés: Ellenőrizze az összes csavarot, hegesztést és az elektromos biztonságot.

5. Csomagolás és szállítás
Védő csomagolás: Használjon hab- és vízálló csomagolást.

Kézi és kiegészítők: Tartalmazza a felhasználói útmutatót, a rögzítési hardvereket és a garanciát.

Címkézés: egyértelműen jelölje meg a modellt, a kapacitást és a biztonsági figyelmeztetéseket.





A vállalat intelligens berendezéskezelő platformot telepített, és 310 készletet (készleteket) telepített a robotok kezelési és hegesztési és hegesztési készleteivel. A terv befejezése után több mint 500 készlet (készlet) lesz, és a berendezések hálózati aránya eléri a 95%-ot. 32 Hegesztési vonalat használtak, 50 -et terveznek telepíteni, és a teljes termékcsalád automatizálási aránya elért.
