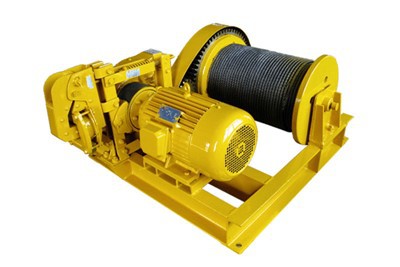

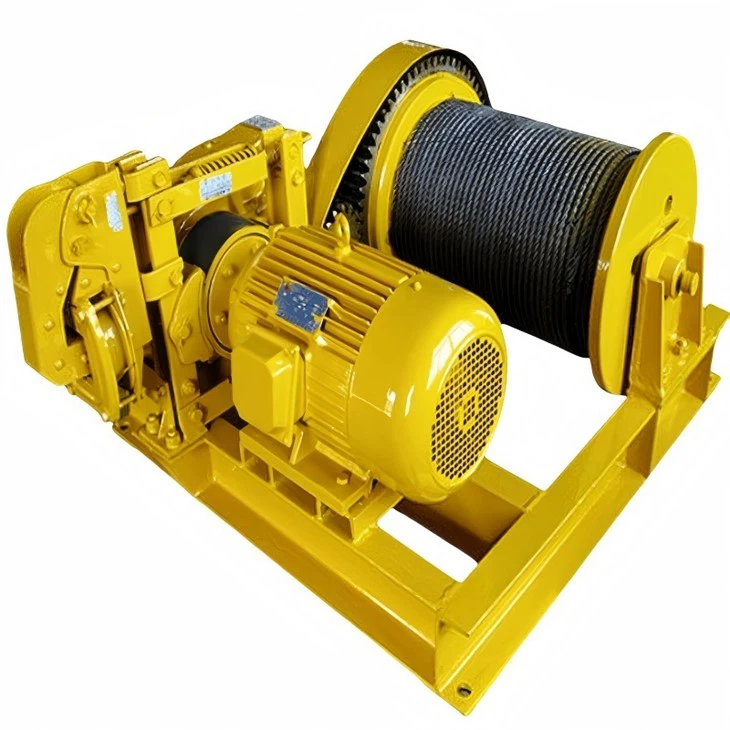

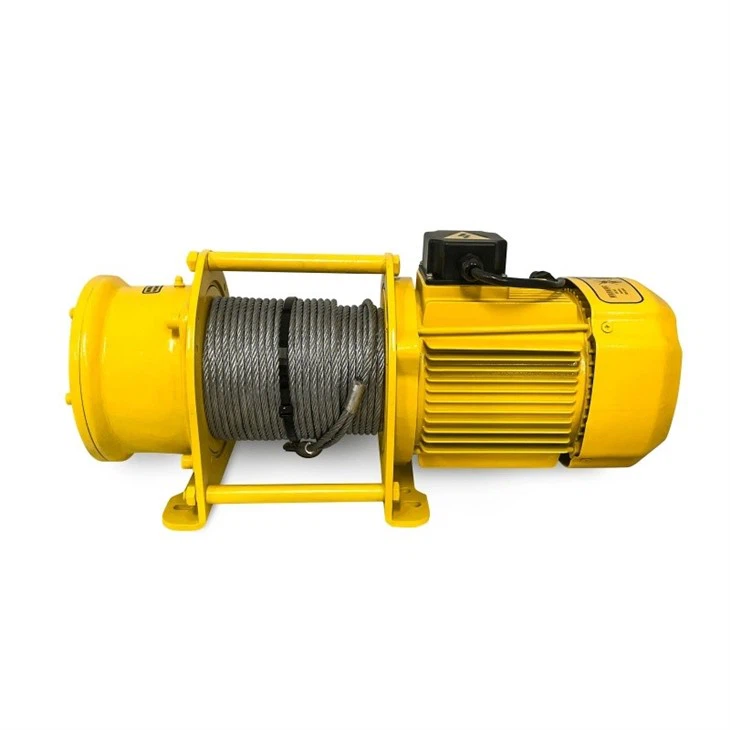

Motorizált csörlő

A motorizált csörlő egy mechanikus eszköz, amelyet motorizált energiával történő emeléshez, húzáshoz vagy nehéz teher csökkentéséhez használnak. Általában egy elektromos vagy hidraulikus motorral tervezték, amely meghajtja a csörlő dobját, felszámolva vagy kikapcsolva egy kábelt vagy kötélet a tárgyak mozgatásához. A motorizált csörlőket széles körben használják az építésben, a tengeri, autóipari és ipari alkalmazásokban hatékonyságuk, erősségük és a nehéz feladatok elvégzésének képessége miatt.

1) Főbb jellemzők:

• Teljesítményforrás: Lehet elektromos, hidraulikus vagy pneumatikus, az alkalmazástól függően különféle energia- és sebességszintet biztosítva.
• Terheléskapacitás: A motorizált csörlők különböző kapacitásokban kaphatók, amelyek képesek a kis és több tonna közötti terhelések kezelésére.
• Vezérlőrendszer: Kézzel működtethető távirányítóval vagy automatikusan, rugalmasságot kínálva.
• Tartósság: Úgy tervezték, hogy elviselje azokat a durva környezeteket, mint a kültéri, tengeri vagy építési beállítások, olyan anyagokkal, mint acél vagy alumínium a dobhoz és a kerethez.
• Biztonsági funkciók: Gyakran tartalmaz olyan funkciókat, mint a túlterhelés védelme, a vészmegállások és az automatikus fékrendszerek, hogy biztosítsák a biztonságos működést az emelési vagy húzási feladatok során.

Kapacitás: 1-1200 ton

Kötélhossz: 6-2500 m

Emelési magasság: testreszabva az ügyfelek webhelyének feltételei szerint

Dühös feszültség: 220v ~ 690 V, 50-60 Hz, 3ph AC

Védelmi osztály: IP54 IP55

Crane Control mód: PendantControl \/ távirányító \/ kabinvezérlés

1.

A motorizált csörlő rendszer számos kulcsfontosságú elemből áll, amelyek együtt működnek a terhelések hatékony emelése, húzása vagy csökkentése érdekében. Itt van a csörlőelemek teljes sorozatának bontása:

1) Motor
Elektromos motor: A csörlő hatalma. Lehet AC vagy DC az alkalmazástól függően.
Hidraulikus motor: Hidraulikusan táplált csörlők esetén, általában nagy teherbírású alkalmazásokban.
2) Dob
Az orsó vagy henger, amely körül a csörlő vonal (kötél, kábel vagy lánc) megsebesült. A dob a csörlő emelési vagy húzási mechanizmusának lényege.
3) csörlő vonal (kötél, kábel vagy lánc)
Huzalkötél: Erős és tartós, általában ipari és nagy teherbírású csörlőkben használják.
Szintetikus kötél: könnyebb és biztonságosabb kezelhető, mint a huzalkötél, amelyet gyakran rekreációs csörlőkben használnak.
Lánc: Olyan alkalmazásokban használják, amelyek nagy szilárdságot igényelnek.
4) fékrendszer
Megakadályozza, hogy a csörlő dob terhelés alatt lazuljon, amikor a csörlő motor nincs bekapcsolva. Biztosítja a biztonságot a rakomány helyén tartásával.
5) sebességváltó (sebességváltó)
A motor nagysebességű kimenetét lassabb, erősebb mozgássá alakítja, növelve a mechanikai előnyt a nehezebb terhelések emelésének vagy húzásának.
6) Ellenőrző mechanizmus
Vezeték nélküli távirányító: lehetővé teszi a kezelő számára, hogy távolról irányítsa a csörlőt.
Vezetékes távvezérlő: Kábelhez csatlakoztatott eszköz a csörlő működésének irányításához.
Kézi vezérlés: Bizonyos esetekben kézi karot vagy tárcsát használnak a csörlő működésének ellenőrzésére.
7) Szerelőkeret (alap)
A keret, amely a teljes csörlő rendszert tartja a helyén. Ez lehet a jármű, a hajó vagy a helyhez kötött szerkezet része, a csörlő használatától függően.
8) FairLead
A csörlő vonal vezető mechanizmusa, jellemzően fém- vagy hengerrendszer, amely elősegíti a vonal zökkenőmentes mozgását a dobra anélkül, hogy súrlódást vagy összezavarodást okozna.
9) tengelykapcsoló vagy szabad orsó mechanizmus
Lehetővé teszi a csörlő dob szabad forgatását anélkül, hogy a motor bekapcsolódna, ami hasznos a vonal kézi kihúzásához vagy a csörlő új terheléséhez történő beállításához.
10) Elektromos alkatrészek
Akkumulátor: A motor behajtja, különösen a járműre szerelt csörlőkben.
Kapcsolók és biztosítékok: Védje az elektromos rendszert, és lehetővé tegye a csörlő motor megfelelő működését.
Mágnesszelep: Bizonyos csörlő rendszerekben vezérli a motor áramlását a motorba, különösen az elektromos csörlők esetében.
11) hajtott tengely
Egy mechanikus alkatrész, amely a motorból a sebességváltóba vagy közvetlenül a csörlő dobba továbbítja az energiát.
12) Betöltési\/súlyjelző (opcionális)
Egyes csörlő rendszerek beépített érzékelőkkel rendelkeznek a meghúzott vagy felemelt terhelés mérésére, valós idejű adatokat szolgáltatva a csörlő teljesítményéről és biztonságáról.
13) Védőház
A motor, a sebességváltó és más érzékeny alkatrészek burkolata és védelme a por, a víz és más környezeti tényezőktől.

2. Korlátozó kapcsoló biztonsági eszköz

A motoros csörlőben lévő limit kapcsoló biztonsági eszköz egy kritikus biztonsági alkatrész, amelynek célja a csörlő mechanizmusa és a felemelendő terhelés károsodásának megakadályozása. A limit kapcsoló úgy működik, hogy automatikusan észleli, amikor a csörlő elérte a maximális vagy minimális utazási határértéket, és leállítja a motort a túlterhelés vagy a mechanikai meghibásodás elkerülése érdekében.

Így működik a Limit Switch biztonsági eszköz egy motoros csörlőben:

• Túlutazás védelme: A határkapcsoló aktiválódása van beállítva, amikor a csörlő dob eléri a teljesen meghosszabbított vagy visszahúzott helyzetét. Amint a dob eléri ezeket a pozíciókat, a kapcsoló levágja a motor energiáját, megakadályozva a további mozgást.
• Megakadályozza a túlterhelést: A kapcsoló segít megvédeni a csörlőt attól is, hogy túlterhelje azáltal, hogy a motor leáll, amikor eléri a funkcionális tartomány végét.
• A határkapcsolók típusai:
• Mechanikai határkapcsoló: Fizikai mechanizmus, amely akkor indít, amikor a csörlő dob vagy az emelőeszköz eléri egy adott pontot.
• Elektromos határkapcsoló: Az érzékelő, amely felismeri a csörlő helyzetét, és jelet küld a vezérlőrendszernek, hogy megállítsa a motort a határ elérésekor.
• Állíthatóság: Néhány határkapcsoló beállítható a leállási pont megváltoztatásához, rugalmasságot kínálva a csörlő tervezett használatától függően.
• Fokozott biztonság: A határkapcsoló megakadályozhatja a veszélyes helyzeteket, például a csörlő kábelek, kötél vagy a felemelendő terhelés károsodását. Ezenkívül segít elkerülni a lehetséges mechanikai hibákat azáltal, hogy a csörlő nem működik a tervezett tartományon túl.

Összefoglalva: a motoros csörlőben lévő limit kapcsoló biztonsági eszköz döntő jelentőségű mind a működési hatékonyság, mind a biztonság szempontjából, biztosítva, hogy a csörlő mechanikai korlátain belül működjön.

3. Biztonsági eszköz

A motorizált csörlőket gyakran használják a különféle iparágakban, ideértve az építőiparban, a tengeri és az autóiparban. A motoros csörlő üzemeltetése során a biztonság biztosítása érdekében számos biztonsági eszközt és funkciót tartalmaz:

1) Túlterhelésvédelem:

Ez a biztonsági eszköz automatikusan levágja a csörlő teljesítményét, amikor észleli, hogy a terhelés meghaladja a névleges kapacitást. Ez megakadályozza, hogy a motor túlmelegedjen vagy károsítsa a csörlő mechanizmust.
2) Automatikus fék:

Az automatikus fékrendszer bekapcsol, amikor a csörlő nem működik, hogy megakadályozzák a terhelést. Ez elengedhetetlen a terhelés csökkentésekor, és elősegíti a terhelés irányításának fenntartását.
3) Korlátváltó:

Ez a biztonsági funkció megakadályozza, hogy a csörlő kábel túllépje, ami kárhoz vagy meghibásodáshoz vezethet. Biztosítja a csörlő leállítását, ha a kábel teljesen meghosszabbodik vagy visszahúzódik.
4) Vészhelyzet:

A könnyen megközelíthető vészhelyzeti stop gomb lehetővé teszi az üzemeltetők számára, hogy vészhelyzet esetén gyorsan leállítsák a csörlőt, megakadályozva a baleseteket és a sérüléseket.
5) Terhelésfigyelő rendszer:

Néhány fejlett csörlőnek van egy terhelésfigyelő rendszere, amely valós idejű információkat szolgáltat a felemelendő súlyról. Ez segít az operátoroknak elkerülni a csörlő túlterhelését.
6) Biztonsági retesz a horogon:

Sok csörlőnek van horgja biztonsági reteszel, hogy megakadályozzák a terhelés véletlenszerű leválasztását a működés közben.
7) Időjárásálló és porálló tulajdonságok:

Számos motorizált csörlőt időjárásálló és porálló házakkal terveztek, hogy megvédjék a motort és az elektronikát a külső elemektől, biztosítva a hosszú távú megbízhatóságot és biztonságot.
8) Kábelfeszültség -megfigyelés:

Egyes csörlők egy rendszerrel vannak felszerelve a kábel feszültségének figyelemmel kísérésére, biztosítva, hogy a kábel a megfelelő feszültségnél maradjon, és elkerüli az esetleges lazítást, amely károkat okozhat.
9) Kézi felülbírálás:

A kézi felülbírálási opció lehetővé teszi a kezelő számára, hogy áramkimaradás vagy hibás működés esetén manuálisan ellenőrizze a csörlőt.
Ezek a biztonsági eszközök együtt működnek a biztonságos működés biztosítása, a berendezések károsodása és a balesetek kockázatának csökkentése érdekében.

4. Vázlat

A motorizált csörlők számos előnyt kínálnak a kézi csörlőkhöz képest:

Hatékonyság: A motorizált csörlők sokkal gyorsabbak, mint a kéziek, lehetővé téve a gyorsabb húzási vagy emelési feladatokat. Ez növeli a termelékenységet és időt takarít meg.

Könnyű használat: Motoros csörlővel az operátoroknak nem kell manuálisan megcsavarozniuk vagy fizikai erőfeszítéseket kell tenniük a csörlő működtetése érdekében, megkönnyítve a nehéz terhelések kezelését, különösen az igényes helyzetekben.

Konzisztens energia: A motorizált csörlők következetes és megbízható energiát biztosítanak, így ideálisak a nehezebb terhelések kezeléséhez, ami nehéz lenne a kézi csörlőnél.

Megnövekedett terhelési kapacitás: A motorizált csörlők nehezebb terheléseket tudnak kezelni a kézi csörlőkhöz képest, mivel azokat motorok táplálják, amelyek képesek több erőt előállítani.

Biztonság: Mivel kevesebb fizikai erőfeszítésre van szükség, csökkent a kezelő sérülésének vagy feszültségének kockázata. Számos motorizált csörlő beépített biztonsági funkciókkal is rendelkezik, például az automatikus fékekkel.

Távirányító üzemeltetés: Számos motorizált csörlő távolról is működtethető, nagyobb rugalmasságot és kényelmet biztosítva, különösen a veszélyes vagy nehezen elérhető területeken.

Sokoldalúság: A motorizált csörlők különféle méretekben és konfigurációkban kaphatók, amelyek sokféle alkalmazásra alkalmassá teszik őket, ideértve a vontatást, az emelést és a vontatást az olyan iparágakban, mint az építés, a tengeri és a terepjáró.

Tartósság: Számos motorizált csörlő kemény körülmények között épül, és hosszabb ideig tarthat, mint a megfelelő karbantartás kézi csörlők.

Ezek az előnyök miatt a motorizált csörlőknek előnyben részesített lehetősége van a nehéz és nagy igényű feladatokhoz.

A motorizált csörlők sokoldalú eszközök, amelyeket sok iparágban és alkalmazásban használnak, mivel képesek könnyedén húzni, emelni vagy nehéz terheket helyezni. Íme néhány a motorizált csörlők általános alkalmazása:

1. Építés
Nehéz anyagok, például acélgerendák, beton blokkok és egyéb építési kellékek emelése.
Emelőberendezések megemelkedett munkaterületekre, például állványokra vagy háztetőkre.
A gépek és a szerkezeti elemek mozgatása a helyére.
2. Tengerészet
Hajók indítása és visszakeresése pótkocsikból vagy dokkokból.
A nagy hajók rögzítése.
Rakomány kezelése hajókon és tengeri platformon.
3. terepjáró és autóipar
A jármű visszanyerése terepjáró helyzetekben (pl. Az elakadt járművet a sárból vagy a hóból húzza ki).
A járművek vontatása és rakodása pótkocsikra.
Segítség a nehéz terepi navigációban.
4. Bányászat és olaj és gáz
Mozgó berendezések és anyagok a bányákból és ki a bányákból.
Segítség a csővezeték -telepítésekben.
A fúrási alkatrészek és más nehéz gépek kezelése.
5. ipari
A rakomány rakományba történő be- és kirakodása raktárakba.
Nehéz gépek helyezése karbantartáshoz vagy telepítéshez.
Automatizált gyártósor alkalmazások, ahol húzás vagy feszítésre van szükség.
6. Erdészeti és mezőgazdaság
A rönkök és az elesett fák húzása az erdészeti műveletek során.
Mezőgazdasági felszerelések mozgatása vagy földterület.
Emelő öntözőrendszerek vagy nehéz mezőgazdasági eszközök.
7. Szórakozás \/ események
Készítés színpadi produkciókhoz és koncertekhez.
Mozgó nehéz világítóberendezések, tájak vagy más színpadi elemek.
8. katonaság
Katonai járművek visszanyerése.
Nehéz terepi berendezések és ideiglenes szerkezetek felállítása.
9. Mentés és vészhelyzet
Helyreállítási műveletek katasztrófaövezetekben.
A jármű visszanyerése és a törmelék tisztítása vészhelyzetek esetén.
Nagy szögű mentés az emberek vagy felszerelések emelésére vagy leengedésére.

Motoros csörlő gyártási eljárása
1. Tervezés és tervezés
Tekintse át a műszaki előírásokat és az ügyfelek igényeit.
Teljes mechanikus és elektromos kialakítás (CAD rajzok, áramköri diagramok).
Végezzen strukturális és biztonsági számításokat (pl. Betöltési képesség, stressz elemzés).
Véglegesítse az Anyagszámla (BOM) és a termelés tervezését.
2. Anyagok beszerzése
Forrás nyersanyagok, például:
Acéllemezek, tengelyek, dobok és keretek.
Elektromos motor és sebességváltó.
Huzalkötél vagy szintetikus kötél.
Elektromos alkatrészek (vezérlőpanel, kapcsolók, korlátozók).
Vizsgálja meg a bejövő anyagokat a minőség és a megfelelőség szempontjából.
3. Mechanikus alkatrészek gyártása
Vágás: CNC vagy acéllemezek, csövek és rudak kézi vágása.
Módosítás: eszterga, őrlés, fúrás és őrlési műveletek a pontos alkatrészekhez (dobok, tengelyek, csapágyak ház).
Hegesztés: hegesztési keret, bázis, dobot tartó struktúrák a WPS után (hegesztési eljárás specifikáció).
Felszíni kezelés: lövés robbantás, alapozás és festés a korrózióállóság érdekében.
4. Összeszerelési folyamat
Mechanikus összeszerelés:
Megy a csörlő dobot a csapágyakra és a tengelyre.
Telepítse a sebességváltót, és igazítsa a dobtengelyt.
Szerelje össze az elektromos motort sebességváltóval.
Csatlakoztassa az alapkeretet, és szerelje fel az összes mechanikus alkatrészt.
Elektromos szerelvény:
Telepítse az elektromos vezérlődobozt.
Vezeték elektromos motort a vezérlőpanelhez és a biztonsági kapcsolókhoz.
Csatlakoztassa a limit kapcsolókat, a vészhelyzetet és az egyéb vezérlőkészülékeket.
Győződjön meg arról, hogy az összes rögzítőelem a specifikációk szerint nyomatékú.
5. Minőség -ellenőrzés és ellenőrzés
A gyártott alkatrészek dimenziós ellenőrzése.
Hegesztési ellenőrzés (vizuális, NDT, ha szükséges).
A dob és a tengely igazítása és kifutási ellenőrzése.
Elektromos folytonosság és szigetelési ellenállás tesztek.
Ellenőrizze a tervezési és biztonsági előírásoknak való megfelelést (ISO, CE stb.).
6. tesztelés
Terhelés nélküli tesztelés: Ellenőrizze a motor forgását, a fékrendszert, a korlátozó kapcsolókat és a kezelőszerveket.
Terhelésvizsgálat: Végezzen el statikus és dinamikus terhelési teszteket a névleges kapacitás szerint (pl. 1,25x vagy 1,5x terhelés).
Funkcionális tesztelés: Szimulálja a normál műveleteket (emelés, csökkentés, vészhelyzeti stop funkció).
7. befejezés
Vigyen fel a végső festéket vagy a bevonatot az ügyfél vagy az ipari szabványok szerint.
Telepítse a Nameplate -t ​​specifikációkkal (modell, kapacitás, sorszám).
Kenje meg a mozgó alkatrészeket (csapágyak, fogaskerekek, drótkötél).
Tisztítsa meg és készítse el a terméket a feladásra.
8. Csomagolás és kézbesítés
Biztonságosan csomagolja a csörlőt és a kiegészítőket (pl. Távirányító, használati útmutató).
Készüljön fel a szállításra, beleértve a korrózióellenes intézkedéseket is, ha szükséges.
9. dokumentáció
Készítsen elő és biztosítsa:
Minőségi ellenőrzési jelentések.
Tanúsítványok tesztelése.
Működési és karbantartási kézikönyv.
Garancia és megfelelési igazolások.

A vállalat intelligens berendezéskezelő platformot telepített, és 310 készletet (készleteket) telepített a robotok kezelési és hegesztési és hegesztési készleteivel. A terv befejezése után több mint 500 készlet (készlet) lesz, és a berendezések hálózati aránya eléri a 95%-ot. 32 Hegesztési vonalat használtak, 50 -et terveznek telepíteni, és a teljes termékcsalád automatizálási aránya elért.
