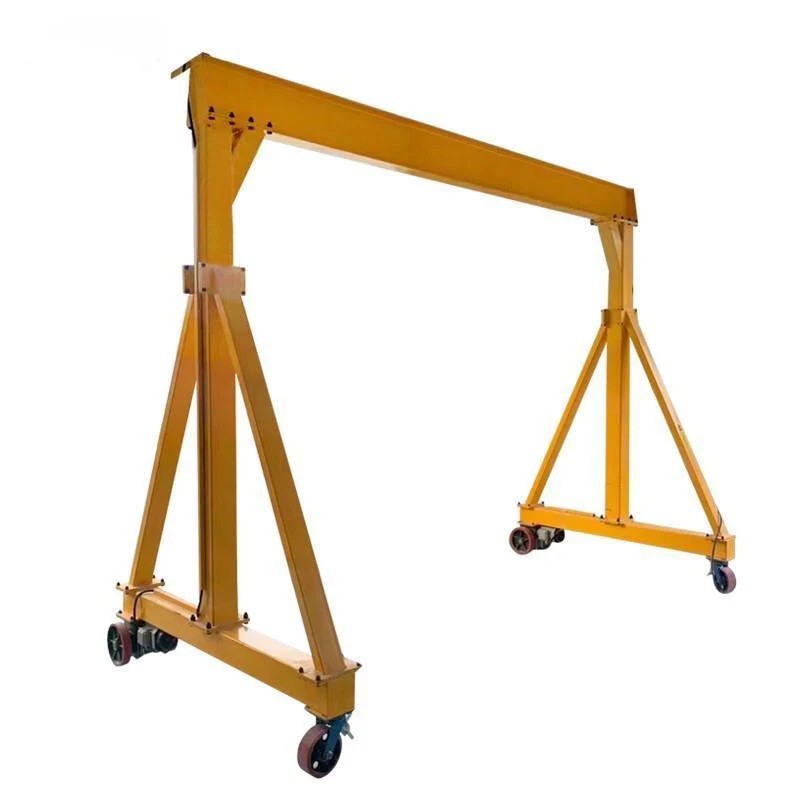

Kisbolt Gantry Crane



A kisüzleti portáldaru sokoldalú és költséghatékony emelési megoldás kisméretű ipari, kereskedelmi és kiskereskedelmi környezetekhez. Ideális könnyű és közepes terhek hatékony és biztonságos kezelésére

1) A kis bolti portáldaru kompakt kialakítású: alacsony mennyezettel vagy korlátozott üzemi területtel rendelkező üzletekhez és szűk helyekhez szabott. Könnyen manőverezhető szűk helyeken.

2) A kis bolti portáldaru könnyű és hordozható: gyakran görgős kerekekkel van felszerelve a mobilitás érdekében. A kényelmes tárolás érdekében szétszedhető vagy összecsukható.

3) A kis bolti portáldaru teherbírása: Általában 0,5 tonnától 5 tonnáig terjedő terhelést támogat, könnyű emelési igényekhez.

4) A kis bolti portáldaru magassága állítható: lehetővé teszi a gerenda magasságának rugalmas beállítását a munkaterület vagy a terhelési követelmények alapján.

5) A kis bolti portáldaru tartós konstrukció: nagy szilárdságú acélból vagy alumíniumból készült a hosszú távú megbízhatóság és biztonság érdekében.

6) A kis bolti portáldaru egyszerű telepítés: minimális beállítás szükséges; gyors össze- és szétszerelésre tervezték. Testreszabható opciók: Különféle méretben, terhelési kapacitásban és konfigurációban kapható, hogy megfeleljen az ügyfelek egyedi igényeinek.



Alapelemek Motor

Származási hely Kína

Garancia 1 év

Súly (KG) 1 kg

Emelőképesség (tonna) 0.5-20tonna

Fesztáv (m) 12 m-ig

Magasság (m) 1-15 m

Tápegység 380V, 50HZ,3-fázisos vagy testreszabott

Munkaosztály A3-A5

Motor márka ABB/SIEMENS

Üzemi hőmérséklet 25-40 fok



Távsugár

A főgerenda egy kis bolti portáldaru kritikus vízszintes eleme, amely a teher viseléséért, valamint a kocsi és az emelő mozgásának támogatásáért felelős. Központi szerepet játszik a daru általános funkcionalitásában és szerkezeti integritásában

A főgerenda anyagának jellemzői: Általában nagy szilárdságú acélból vagy alumíniumból készül a tartósság és teherbírás érdekében. Az acélgerendákat előnyben részesítik a nagyobb terhelési követelményekhez, míg az alumínium gerendák könnyebbek és hordozhatóbbak.

Alak: Jellemzően I-gerendaként vagy H-gerendaként tervezték az optimális szilárdság/tömeg arány érdekében. A karimák (a gerenda vízszintes részei) támogatják a kocsi simán csúszását.

Terhelhetőség: Meghatározza a daru által emelhető maximális súlyt. A teherbírást a gerenda anyaga, vastagsága és fesztávja befolyásolja.Hossz: Állítható vagy fix, a daru kialakításától függően.A fesztáv hosszát a munkaterülethez és az emelési követelményekhez igazítják.

Kocsipálya: A gerenda felső vagy alsó karimája a kocsi nyomvonalaként szolgál. A sima felület biztosítja az emelő hatékony mozgását.

Szerelési jellemzők: Rögzítési pontokkal vagy bilincsekkel tervezték, hogy biztonságosan csatlakozzanak a portáldaru függőleges lábaihoz. Tartalmazhat további megerősítést a stabilitás érdekében.

Emelőrendszer

Az emelőrendszer daru elemei A fő emelőszerkezet, amely emeli és süllyeszti a rakományt

A főgerendára szerelve, lehetővé téve az emelő vízszintes mozgását a daru fesztávja mentén.Targoncok típusai:Toló/húzó kocsi: Manuálisan mozgatható a gerenda mentén.Motorizált kocsi: Elektromos motort használ az automatizált utazáshoz.Sikló kerekekkel vagy görgőkkel felszerelt simán a gerenda karimáin.

Teherhorog vagy hevederkampó: Egy robusztus, forgatható horog közvetlenül vagy hevedereken keresztül kapcsolódik a rakományhoz. Hevederek: Rugalmas emelési segédeszközök, például láncok, hevederek vagy szintetikus hevederek. Emelőlánc vagy drótkötél Átviszi a terhet az emelőről a horogra vagy hevederre. .Lánc: Tartós és kompakt emelőrendszerekhez alkalmas.WRope: Nagyobb szilárdságot és nagyobb terhekhez vagy hosszabb emelési távolságokhoz használják.

Vezérlőrendszer Kézi kezelőszervek: Lánccal vagy karral működtethető, gyakran megtalálható a kézi emelőkben.Elektromos vezérlők: Nyomógombos függesztékek vagy vezeték nélküli távirányítók az emelés és a vízszintes mozgás vezérlésére.Fékrendszer;Gondoskodik a biztonságról azáltal, hogy a rakományt a helyén tartja emelés vagy süllyesztés megállásakor.

Kézi vagy automatikus fékező mechanizmusokat tartalmaz az emelőben.





Végekocsi

Mobilitás: Görgőkkel vagy kerekekkel felszerelve, amelyek lehetővé teszik a daru könnyű mozgását a munkaterületen belül. Forgó görgők: Többirányú mozgást tesz lehetővé szűk helyeken történő navigáláshoz. Rögzített görgők: egyenes vonalú mozgást biztosít a stabilitás érdekében lineáris műveleteknél. Zárható kerekek: Beépített fékező mechanizmusok gondoskodjon arról, hogy a daru álló helyzetben maradjon az emelési feladatok során.

Anyag: Nagy szilárdságú acélból vagy alumíniumból készült, amely biztosítja a tartósságot és a teherbírást. A kerekek poliuretánból, gumiból vagy acélból készülnek, a padló típusa és súlya alapján választva: Poliuretán: Ideális sima, polírozott padlókhoz; megakadályozza a padló sérülését.Acél: Masszív felületekhez és nagyobb terhelésekhez alkalmas.

Terheléstámasz: Úgy tervezték, hogy egyenletesen ossza el a súlyt a kerekek között, hogy megőrizze az egyensúlyt és megakadályozza a billenést működés közben.Alapkeret: Megerősített keret köti össze a függőleges lábakat a kerekekkel, biztosítva a stabilitást és a teherbíró képességet.Magasságállítás:Egyes kialakítások teleszkópos kialakítást is tartalmaznak. lábak vagy állítható tartók az egyenetlen padlókhoz vagy meghatározott működési magasságokhoz.

Fékrendszer: A kézi vagy automatikus fékek megakadályozzák a véletlen mozgást és növelik a biztonságot a teherkezelés során.



Daru mozgó mechanizmus

Kerekek/görgők: A végkocsikhoz rögzítve lehetővé teszik, hogy a daru végigguruljon a műhely padlóján. Kerekek típusai; Forgó görgők: Többirányú mozgást tesz lehetővé a nagyobb rugalmasság érdekében. Rögzített görgők: Megkönnyíti a lineáris mozgást az egyszerű alkalmazásokhoz. Zárható görgők: Fékeket tartalmaznak működés közbeni stabilitás érdekében.

Zárható görgők: Fékeket tartalmaznak a működés közbeni stabilitás érdekében. Kerék anyaga: Különböző padlótípusokhoz tervezték: Poliuretán vagy gumi: Sima felületekhez, csendes működést biztosít és védi a padlót. Acél: Masszív padlókhoz és nagy igénybevételhez.

Alapváz és tengelyrendszer: Szerkezeti alátámasztást biztosít a kerekeknek, és egyenletes súlyeloszlást biztosít a mechanizmuson belül. Hajtásmechanizmus (opcionális): Egyes kis bolti portáldarukban motoros mozgatási mechanizmusok vannak: Kézi tolás/húzás: Kézzel működtethető, könnyű darukhoz alkalmas. és rövid távolságok.

Elektromos hajtás: Motorral hajtott, ideális nehezebb darukhoz vagy gyakori mozgáshoz. Fékrendszer: Megakadályozza a nem kívánt mozgást emelési műveletek során. A típusok közé tartoznak a kézi zárak, a súrlódó fékek vagy a motoros fékrendszerek.



5. Troley mozgó mechanizmus

1) Trolley Frame Robusztus váz, amely megtámasztja az emelőt, és a kerekekhez vagy görgőkhöz csatlakozik. Nagy szilárdságú anyagokból, például acélból vagy alumíniumból készült a tartósság érdekében.

2) Kerekek vagy görgők Lehetővé teszik a kocsi zökkenőmentes mozgását a főgerenda mentén.Típusok:Karimás kerekek: Biztonságosan illeszkedjenek a gerenda karimáihoz, hogy megakadályozzák a kisiklást.Sima görgők: Alkalmas lapos fenekű gerendaprofilokhoz.Gyakran csapágyakkal van felszerelve a súrlódásmentes mozgás érdekében.

3) Meghajtási mechanizmus; Kézi tolás/húzás: A kezelő manuálisan mozgatja a kocsit a gerenda mentén. Ideális könnyű rakományokhoz és kisebb darukhoz.

4) Motoros hajtás (opcionális): Elektromos motort használ a meghajtáshoz, nagyobb terhelésekhez vagy nagyobb fesztávhoz. Vezérlés függesztővel vagy távirányítóval történik.

Vezetőrendszer; Egy vonalban tartja a kocsit a gerendával a stabilitás és a biztonságos működés biztosítása érdekében.

5) Fékrendszer; Megakadályozza a kocsi nem szándékos elmozdulását. Tartalmazza az emelőbe integrált kézi zárakat vagy automatikus fékeket.Teherfelfüggesztési pontok Az emelő a kocsira van felszerelve, amely általában horgokat vagy hevedereket tartalmaz a teher szállítására.



6.Crane kerék

A kis bolti portálos darukerekek főbb jellemzői

Anyagösszetétel: Jellemzően nagy szilárdságú anyagokból készül, mint például: Acél: Kiváló tartósságot és teherbíró képességet kínál, ideális nagy igénybevételhez. Poliuretán vagy gumibevonat: Védi a padlót és csendesebb működést biztosít, beltéri környezetben is használható.

Kivitel: Lapos kerekek: Sík felületeken, például üzletek padlóján használható. Karimás kerekek: sínre szerelt portáldarukhoz tervezték, hogy megakadályozzák a kisiklást.

Terhelhetőség: Úgy tervezték, hogy elbírja a daru teljes súlyát és a maximális terhelést. A kerekeket a kerékre jutó várható terhelés alapján határozzák meg, biztosítva a kiegyensúlyozott elosztást.

Kerékcsapágyak: Az integrált csapágyak csökkentik a súrlódást és egyenletes forgást tesznek lehetővé. Csupasz tömítés vagy kenés a hosszú távú teljesítmény biztosítása érdekében.







Daruhorog

Egy kis bolti portál főbb jellemzői Crane Hook

Anyag: Nagy szilárdságú anyagokból, például kovácsolt acélból vagy ötvözött acélból készült, amely biztosítja a tartósságot és teherbíró képességet. Hőkezeléssel a szakítószilárdság és a kopásállóság növelése érdekében.

Kivitel: Egykampós: Általában könnyű és közepes terhelésű alkalmazásokhoz használják. Dupla horog: Nagyobb stabilitást biztosít nehezebb vagy nagyobb terhek emeléséhez.

Biztonsági mechanizmus: Biztonsági retesszel van felszerelve, amely megakadályozza, hogy a rakomány lecsússzon a horogról. Egyes horgok rugós reteszekkel rendelkeznek az automatikus reteszeléshez.

Terhelhetőség: A horog biztonságosan elviselhető maximális súlya alapján van beállítva, amelyet gyakran munkaterhelési korlátként (WLL) jelölnek. A kisméretű bolti portáldaruk horgjait általában néhány száz kilogrammtól több tonnáig terjedő terhelésre tervezték.

Elforgathatóság (opcionális): Egyes horogok forgó alapra vannak felszerelve, lehetővé téve az elforgatást a rakomány jobb beállításához.

Motor

Motorok típusa: Emelőmotor: Az emelőszerkezetet függőleges mozgáshoz hajtja. Mozgómotor (opcionális): Meghajtja a kocsi vagy a teljes daru vízszintes mozgását.

Áramforrás: Elektromos motor: Általánosan használt bolti darukhoz, váltóáramú vagy egyenáramú árammal működtetve. Hidraulikus motor: Ritka, de speciális alkalmazásokban használják a nagyobb emelőerő érdekében.

Kapacitás: A daru maximális terhelésének kezelésére alkalmas, megbízható teljesítményt biztosítva teljes terhelés mellett is. Jellemzően lóerőben (LE) vagy kilowattban (kW) mérik.

Vezérlőrendszer: Nyomógombos függővel, távirányítóval vagy kézi kapcsolókkal működtethető a pontos működés érdekében.

Sebességszabályozás: Az egysebességes vagy változtatható frekvenciájú meghajtó (VFD) rendszerek egyenletes gyorsítást és lassítást tesznek lehetővé a rángatózás elkerülése érdekében.

Biztonsági jellemzők: Túlmelegedés elleni védelemmel van felszerelve.

.

Hang- és fényriasztó rendszer, végálláskapcsoló

Hangos figyelmeztetések: Hangos hangot ad ki, például berregőt vagy szirénát, hogy figyelmeztessen a daru mozgására, emelési tevékenységre vagy túlterhelésre.

Vizuális figyelmeztetések: Villogó fényeket vagy LED-eket tartalmaz, amelyek egyértelmű vizuális figyelmeztetést adnak, különösen zajos környezetben.

Aktiválási triggerek: Adott események, például daru indításakor, teheremeléskor, kocsi mozgásakor vagy vészhelyzetben aktiválódnak.

A riasztások típusai: Folyamatos riasztások: Mozgás vagy működés közben használatos. Időszakos riasztások: Jelzi a specifikus figyelmeztetéseket, mint például a túlterhelés vagy a végálláskapcsoló aktiválása

Áramforrás: Integrált a daru elektromos rendszerébe, és alacsony feszültséggel működik a biztonság érdekében.

10. Biztonsági eszközök

1) Túlterhelés elleni védelmi eszköz; Funkció: Megakadályozza, hogy a daru a névleges kapacitását meghaladó terheket emeljen fel. Hogyan működik: Érzékelők segítségével figyeli a rakomány súlyát, és riasztást indít, vagy leállítja a működést, ha a terhelés meghaladja a határértéket.

2) Végálláskapcsolók típusai: Emelő Határkapcsoló: Megakadályozza a horgot a túlemeléstől vagy a túlsüllyesztéstől. Menethatár kapcsoló: Megállítja a kocsit vagy a darut a nyomvonal végén. Cél: Megakadályozza az ütközést, a túlfutást vagy a a darut és a környéket.

3) Vészleállító gomb; Funkció: Kézi felülírást biztosít a daru összes műveletének leállításához vészhelyzet esetén. Elhelyezkedés: Stratégiailag a vezérlőpaneleken vagy a függesztett kezelőszerveken helyezkedik el a könnyű hozzáférés érdekében.

4) Ütközésgátló eszközök; Funkció: Érzékeli a daru útjában lévő akadályokat, hogy megakadályozza az ütközéseket utazás közben. Összetevők: Infravörös vagy ultrahangos érzékelőket használ az észleléshez.

5) Hang- és fényriasztó rendszer Célja: Figyelmeztetni a kezelőket és a közelben lévő személyzetet a daru mozgása, emelése vagy vészhelyzet esetén. Jellemzők: A villogó fényeket és a hangos figyelmeztetéseket kombinálja a jobb láthatóság és figyelem érdekében.

6) Sínbilincs vagy kerékzár Cél: Megakadályozza a daru nem szándékos elmozdulását álló helyzetben. Alkalmazás: Gyakran használják kültéri vagy mobil portáldarukban.



11.Vezérlő mód

1) Kézi vezérlés Leírás: A darut manuálisan működtetik, gyakran mechanikus vagy hidraulikus mechanizmussal. Alkalmazás: Alkalmas kis igénybevételű alkalmazásokhoz, vagy ott, ahol nincs elektromos áram. Előnyök: Alacsony költség és egyszerű karbantartás. Nem kell elektromos rendszerekre támaszkodni. Korlátozások :Korlátozott emelőképesség. Jelentős fizikai erőfeszítést igényel.

2) Nyomógombos függővezérlés Leírás: A kezelő a daruhoz kábelen keresztül csatlakoztatott gombokkal ellátott függőt használ.Jellemzők:A függőleges és vízszintes mozgásokat vezérli.Általában vészleállító gombokat tartalmaz a biztonság érdekében.Alkalmazás: Általános műhelyekben vagy raktárakban, ahol a kezelők dolgoznak a daru közelében. Előnyök: Könnyen kezelhető. Megfizethető és megbízható. Korlátozások: A kezelőnek a daru közelében kell tartózkodnia, ami korlátozhatja a mobilitást.

3) Joystickek és kapcsolók a precíz működéshez.A munkaterület jobb láthatósága.Alkalmazás: Általában nagyobb darukban, de esetenként kis üzletekben speciális feladatokhoz használják. Előnyök: Dedikált vezérlőkörnyezetet biztosít.Nagy pontosságú feladatokhoz hasznos.

Vázlat



Fő műszaki







A kisüzleti portáldaru sokoldalú és hatékony emelési megoldás kis és közepes méretű helyekre. Számos előnyt kínál, így ideális műhelyek, raktárak és könnyűipari alkalmazások számára

Költséghatékony megoldás; Megfizethető: A felső darukhoz képest a kisüzemi portáldaruk általában költségkímélőbbek. Alacsonyabb karbantartási költségek: Az egyszerűbb kialakítás csökkenti a költséges karbantartás szükségességét.

Mobilitás; Hordozható kialakítás: Sok kis portáldaru kerekekkel van felszerelve, így szükség esetén mozgathatóak az üzletben. Rugalmas használat: Könnyen áthelyezhető a változó munkaterület-elrendezések vagy feladatok elvégzéséhez.

Kompakt és helytakarékos; Kis helyigény: Úgy tervezték, hogy korlátozott helyeken is elférjen állandó telepítés nélkül. Hatékony helykihasználás: Lehetővé teszi a függőleges emelést anélkül, hogy megzavarná az üzlet többi tevékenységét.

Könnyű telepítés és kezelés Gyors beállítás: Nincs szükség összetett infrastruktúrára, például sínekre vagy mennyezetre szerelt támasztékokra. Felhasználóbarát: Az egyszerű kezelőszervek még a minimális képzettséggel rendelkező kezelők számára is elérhetővé teszik.

Testreszabási lehetőségek Állítható magasságok és fesztávok: Sok modell lehetővé teszi a különféle emelési követelményeknek megfelelő beállítást. Terhelhetőség: Különböző súlykapacitásokban kapható, hogy megfeleljen az egyedi igényeknek.

Tartósság és hosszú élettartam Robusztus felépítés: Robusztus anyagokból, például acélból vagy alumíniumból készült, így biztosítva a hosszú távú használatot. Időjárásállóság: Bizonyos modelleket beltéri és kültéri használatra egyaránt terveztek.





A kisüzleti portáldarut hordozhatósága, sokoldalúsága miatt széles körben használják különféle iparágakban.

Műhelyek és kis gyártóegységek Cél: Nehéz alkatrészek vagy anyagok emelése és mozgatása összeszerelés vagy javítás céljából.

Raktározás és tárolás Cél: A készletek hatékony rendszerezése és átvitele korlátozott helyeken.

Karbantartás és javítás Cél: Támogatás nyújtása berendezések szervizeléséhez vagy karbantartásához.

Kiskereskedelmi és kisvállalkozási műveletek Cél: Anyagkezelés támogatása kompakt környezetben. Építőipari kellékek kezelése kisvállalkozásokban.

Építési területek Célja: Építőanyagok emelése és elhelyezése.

Kültéri alkalmazások Cél: Anyagkezelés ideiglenes vagy távoli beállításokban.

Oktatási és képzési létesítmények Cél: biztonságos anyagkezelési technikák bemutatása.

Tengeri és kikötői műveletek Cél: Kis rakományok mozgatása dokkban vagy csónakgyárakban.

Művészeti és szobrászati ​​stúdiók Cél: Nehéz szobrok vagy anyagok kezelése.

Ideiglenes munkaállomások Célja: Mobil vagy ideiglenes anyagmozgatási igények kiszolgálása.Rövid távú építési vagy javítási projektek támogatása.Segítségnyújtás olyan eseményekben, ahol nehéz tárgyakat kell mozgatni.





1. Tervezési szakasz: Határozza meg a daru paramétereit, mint például a névleges terhelés, fesztáv és emelési magasság, az ügyfél igényeinek és munkakörnyezetének megfelelően. Végezzen részletes szerkezeti tervezést, beleértve a főgerendát, a véggerendát, a darut, az emelőszerkezetet stb., hogy megbizonyosodjon arról, hogy a tervezés megfelel a biztonsági szabványoknak és a használati követelményeknek. A tervezésnek megfelelően válassza ki a megfelelő anyagokat, általában nagy szilárdságú acélt, hogy biztosítsa a szerkezet stabilitását és tartósságát.

2. Gyártási szakasz: A szükséges alapanyagok és alkatrészek elkészítése a tervrajzok szerint. Vágja, hajlítsa és alakítsa az acélt a szerkezeti elemek, például a főgerendák és a véggerendák előkészítéséhez. Hegessze össze a különböző alkatrészeket, és állítsa össze őket egy átfogó szerkezetté. Ez a lépés garantált hegesztési minőséget igényel a szilárdság és a stabilitás biztosítása érdekében.

3. Megmunkálás: A kulcsfontosságú alkatrészek, például motorok, fogaskerekek, csapágyak stb. megmunkálása annak érdekében, hogy méretük és pontosságuk megfeleljen a követelményeknek. Az alkatrészek korróziógátló kezelése, mint például a festés és a horganyzás, növeli a berendezés tartósságát és esztétikáját.

4. Elektromos rendszer telepítése: Elektromos alkatrészek, például motorok, vezérlők, kapcsolók, érzékelők és riasztórendszerek telepítése. Csatlakoztassa és huzalozza be a kábeleket, hogy biztosítsa az elektromos rendszer normál működését.

5. Összeszerelési fázis: Szerelje össze az összes alkatrészt és rendszert, csatlakoztassa az emelőszerkezetet, a kocsi futószerkezetét és a vezérlőrendszert. Végezze el az összeszerelt daru átfogó ellenőrzését, hogy megbizonyosodjon arról, hogy minden alkatrész és rendszer megfelelően működik, és végezze el az előzetes hibakeresést.

6. Tesztelési fázis: Végezzen statikus terhelési tesztet a daru szerkezeti szilárdságának és stabilitásának ellenőrzésére. Végezzen dinamikus tesztet a darukon, beleértve az emelési, mozgatási, fékezési és egyéb funkciók vizsgálatát, hogy megbizonyosodjon arról, hogy a daru teljesítménye megfelel a tervezési követelményeknek. Ellenőrizze a biztonsági berendezések működését, mint például végálláskapcsolók, túlterhelés elleni védelem stb., hogy biztosítsa a berendezés biztonságát működés közben.

7. Minőségellenőrzés: Végezzen minőség-ellenőrzést a gyártási folyamat minden egyes szakaszán, hogy biztosítsa az iparági szabványoknak és a vevői követelményeknek való megfelelést. Rögzítse a különböző adatokat és ellenőrzési eredményeket a gyártási folyamatban a későbbi nyomon követhetőség és elemzés érdekében.

8. Szállítás és telepítés: Csomagolja be és készítse elő a kész darut szállításhoz, hogy a szállítás során ne sérüljön meg. Szállítsa be a darut az ügyfél telephelyére telepítésre, és végezze el a helyszíni hibakeresést és átvételt. Nyújtsanak üzemeltetési oktatást az ügyfeleknek, hogy megbizonyosodjanak arról, hogy jártasak a daru használatában és karbantartásában.











Műhely nézet:

A cég intelligens berendezés-felügyeleti platformot telepített, és 310 kezelő- és hegesztőrobot-készletet (készletet) telepített. A terv elkészülte után több mint 500 készlet (készlet) lesz, és a berendezések hálózatba kapcsolásának aránya eléri a 95%-ot. 32 hegesztősor került használatba, 50 telepítését tervezik, a teljes termékcsalád automatizáltsága elérte a 85%-ot.
