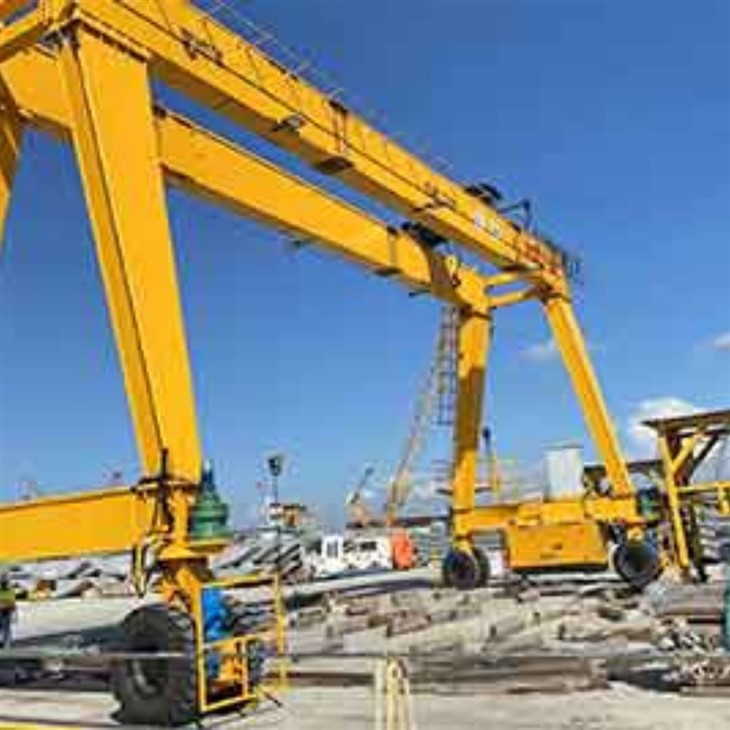

5-200 tonnás dupla gerendás portáldaru





5–200 tonnás kétgerendás portáldaru Bevezetés

A kétgerendás portáldaru, más néven akétgerendás portáldaru, egy robusztus és sokoldalú emelési megoldás, amelyet nehéz teherbírású{0}}anyagmozgatáshoz terveztek nyílt udvarokon, vasúti pályaudvarokon, kikötőkben és építkezéseken. tól kezdve emelőképességgel5 tonnától 200 tonnáig, ezt a típusú darut úgy tervezték, hogy nagy, terjedelmes vagy nehéz terheket precízen és biztonságosan kezeljen.

Főbb jellemzők:

Nagy terhelhetőség:Az emelési műveletekhez tervezték5 tonnától 200 tonnáig, amely az ipari alkalmazások széles körét teszi lehetővé.

Dupla gerenda kialakítás:Kiváló stabilitást, megnövelt emelési magasságot és nagyobb tehereloszlást kínál az egygerendás modellekhez képest.

Rugalmas konfigurációk:ElérhetőA-típusvagyU-típustvázak, és a vásárlói igények szerint különböző fesztávra, magasságra és emelési sebességre szabhatók.

Tartós szerkezet:Nagyszilárdságú acélból készült, robusztus hegesztéssel a hosszú élettartam érdekében, és ellenáll a zord kültéri környezetnek.

Hatékony működés:Felszerelve akocsi és emelőrendszeramely a hídgerendákon fut, lehetővé téve a sima vízszintes és függőleges mozgást.

Vezérlési lehetőségek:keresztül működtethetőfüggő vezérlés, vezeték nélküli távirányító vagy kabinvezérlés, sokoldalúságot és biztonságot nyújt a különböző munkakörülményekhez.

Fejlett biztonsági rendszerek:Tartalmazza a túlterhelés-határolókat, a vészleállító rendszereket, a végálláskapcsolókat és az ütközésgátló{0}}eszközöket.

Alkalmazások:

Hajóépítés és kikötői kiszolgálás

Acél- és öntödeipar

Építőipari és előregyártó udvarok

Nehézgépgyártás

Vasúti és közlekedési telephelyek

Legyen szó berakodásról, kirakodásról vagy nehéz anyagok szállításáról széles munkaterületeken, a5-200 tonnás dupla gerendás portáldaruhatékony, költséghatékony -és hatékony megoldást kínál az ipari-igényekre szabva.



Névleges rakodási kapacitás: 5 tonna, 10 tonna, 100 tonna, testreszabott, 16/3,2 tonna, 20/5 tonna, 32/5 tonna, 50/10 tonna

Max. Emelési magasság: 40 m, személyre szabott

Fesztáv: 35 m vagy az ügyfelek igényei szerint

Garancia: 1 év

Súly (KG): 20000 kg

Alapelemek: PLC, motor, csapágy, sebességváltó, motor, nyomástartó edény, hajtómű, szivattyú

Vezérlés módja: fülke, vezeték nélküli távirányító vagy testreszabott







1. Kettős főtartók (gerendák)

Funkció: Elsődleges teher-tartó szerkezetként szolgál.

Anyag: Nagy-szilárdságú hegesztett acéldobozos gerenda vagy rácsos{1}}típusú szerkezet.

Tervezés: Nagy terhelések kezelésére tervezték, minimális elhajlás mellett.



Lábak / támasztékok

Tervezési típusok: A-keret (A-típus) vagy U-keret (U-típusú) kialakítás.

Funkció: Támassza meg a portálszerkezetet, és helyezze át a terheket a talajra vagy a sínrendszerre.

Mobilitás: Fix vagy kerekekkel a sínre szerelt{0}}mozgatáshoz.



.



Kocsi és emelőrendszer

Targonca: Az emelőt hordozó kettős tartók mentén halad.

Emelő: Elektromos vagy hidraulikus emelő terhek emelésére/süllyesztésére.

Jellemzők: Motorral, dobbal, drótkötéllel vagy lánccal, fékkel és horoggal felszerelve.





3. Végkocsik (daru véggerendák)

Funkció: Csatlakoztassa a főtartókat, és helyezze el a mozgatási mechanizmust a daru kifutópálya mentén történő mozgatásához.

Funkció: Kerekeket és motoros hajtásrendszereket tartalmaz a gördülékeny utazás érdekében.

4. Daru haladási mechanizmusa

Hajtásrendszer: Motoros kerékegységek portáldaru sínek mentén történő mozgatásához.

Írja be: Kettős hajtás vagy központi hajtás a terhelhetőségtől és a fesztávtól függően.



5. Troley mozgó mechanizmus

1. Az ipari portáldaru kocsis mozgószerkezete felelős az emelő vagy az emelőszerkezet vízszintes mozgatásáért a daru fő gerendája vagy portálja mentén. Ez lehetővé teszi, hogy a daru pontosan keresztirányban helyezze el a rakományt.

2. A kocsi mozgó mechanizmusa több kulcsfontosságú összetevőből áll:

A kocsi haladási mechanizmusának összetevői

Meghajtó egység: Jellemzően elektromos motor, a hajtóegység biztosítja a kocsi mozgatásához szükséges energiát. A motor mérete és teljesítménye a daru emelőképességétől és a kocsi szükséges sebességétől függ.

Sebességváltó: A sebességváltó a motor teljesítményének nagy fordulatszámát a kocsi haladásához megfelelő alacsonyabb sebességre csökkenti. Növeli a nyomatékot is, amely az emelőszerkezet és a hozzákapcsolt teher mozgatásához szükséges.

Kerekek vagy görgők: A kocsi tengelyekre szerelt kerekeken vagy görgőkön közlekedik. Ezek a kerekek vagy görgők a főgerendán lévő karimák vagy sínek mentén haladnak, lehetővé téve a kocsi előre-hátra mozgását.

Fékrendszer: A kocsiba fékrendszer van beépítve, amely szabályozza annak mozgását és szükség esetén a helyén tartja. Ez lehet mechanikus fék, elektromechanikus fék vagy dinamikus fékrendszer.

3. A kocsi haladási mechanizmusa kulcsfontosságú a rakomány keresztirányú pontos pozícionálásához. Lehetővé teszi a daru számára a rakományok pontos elhelyezését a portál hosszának különböző pontjain. A megfelelő karbantartás és a rendszeres ellenőrzés elengedhetetlen a kocsi mechanizmusának zökkenőmentes és biztonságos működéséhez. A mechanizmussal kapcsolatos bármilyen probléma jelentősen befolyásolhatja a daru működési hatékonyságát és biztonságát, ezért létfontosságú a probléma azonnali megoldása.



6.Crane kerék

1. Az ipari portáldaru daru kereke olyan kritikus alkatrész, amely lehetővé teszi a daru számára, hogy a futópálya gerendái vagy sínek mentén mozogjon. Ezeket a kerekeket úgy tervezték, hogy elbírják a daru súlyát, terhelését és a működés során fellépő további dinamikus erőket.

2. Íme a darukerekek főbb jellemzői és funkciói:

A darukerekek jellemzői

Anyag: A daruk kerekei általában nagy szilárdságú anyagokból,{0}}például acélból vagy öntöttvasból készülnek, így biztosítva, hogy ellenálljanak az emelési műveletekkel járó nehéz terheléseknek és feszültségeknek.

Méret és konfiguráció: A kerekek mérete a daru kapacitásától és kialakításától függően változik. A nehezebb daruknál nagyobbak is lehetnek, hogy egyenletesebben oszlassák el a terhelést. A tengelyenkénti kerekek száma és a darukonkénti tengelyek száma a tervezési követelményektől függően is változhat.

3. A darukerekek létfontosságú szerepet játszanak az ipari portáldaruk mobilitásában és stabilitásában. Ők felelősek azért, hogy a daru súlyát és terhét a futópálya gerendáira vagy sínekre vigyék, miközben lehetővé teszik a zökkenőmentes haladást. A daru mozgásának tartóssága és hatékonysága nagymértékben függ ezen kerekek minőségétől és állapotától.

4. A daru kerekeinek megfelelő karbantartása, beleértve a rendszeres ellenőrzéseket és a kopott alkatrészek időben történő cseréjét, alapvető fontosságú a daru biztonságos és megbízható működése szempontjából. A kerekek karbantartásának elhanyagolása megnövekedett állásidőhöz, csökkentett hatékonysághoz és potenciális biztonsági kockázatokhoz vezethet.



7. Daruhorog

1. Az ipari portáldaru daruhorga olyan kritikus alkatrész, amely lehetővé teszi a daru számára különféle terhek emelését és mozgatását. A horog a daru emelőszerkezete és a rakomány közötti érintkezési pont, így a biztonságos és hatékony működés kulcsfontosságú interfészévé válik.

2. Íme a daruhorgok főbb jellemzői és funkciói:

A daru horgok jellemzői

Anyag: A daruhorgok jellemzően nagyszilárdságú acélból vagy ötvözött acélból készülnek, hogy biztosítsák, hogy ellenálljanak az emelési műveletekkel járó nehéz terheléseknek. Az anyagot a tartósság és a kopásállóság miatt választották ki

Kivitel: A horog kialakítása tartalmaz egy nyílást a tetején, ahol az emelőkötélhez, lánchoz vagy más emelőeszközhöz csatlakozik. A horog alsó része ívelt formájú, amely lehetővé teszi, hogy biztonságosan illeszkedjen a rakomány emelési pontjaihoz.

Biztonsági retesz: Sok horog biztonsági retesszel vagy reteszelő mechanizmussal van ellátva, hogy megakadályozza a rakomány véletlen lecsúszását. Ezt a reteszt kézzel kell kinyitni, hogy a rakományt a kívánt helyen engedje el.

Terhelhetőségi besorolások: Minden horog meghatározott maximális terhelésre van besorolva, és a biztonság és az előírások betartása érdekében elengedhetetlen, hogy a tervezett terhelésre méretezett horgokat használjon.



Motor

Az ipari portáldaru motorja kritikus alkatrész, amely biztosítja a terhek emeléséhez és mozgatásához szükséges teljesítményt. A portáldaruk motorjai jellemzően elektromosak, és funkciójuk alapján két fő típusba sorolhatók: az emelőmotor és a mozgó (vagy áthaladó) motor.

Az emelőmotor felelős a rakományhoz kapcsolódó horog vagy markoló emeléséért és leengedéséért. Ennek a motornak az elsődleges feladata a daru rakodószerkezetének függőleges mozgásának szabályozása.

A darumotorok az ipari portáldaruk erőművei, amelyek mind az emeléshez, mind a mozgatáshoz szükséges energiát biztosítják. A daru teljesítménye, megbízhatósága és biztonsága nagymértékben függ a motorok hatékonyságától és tartósságától. Ezeknek a motoroknak a megfelelő kiválasztása, karbantartása és rendszeres ellenőrzése elengedhetetlen a daru zavartalan és biztonságos működéséhez. A motorokkal kapcsolatos bármilyen probléma működési hatékonyságcsökkenéshez, megnövekedett állásidőhöz és potenciális biztonsági kockázatokhoz vezethet, ami elengedhetetlenné teszi a motorproblémák azonnali figyelését.

.

Hang- és fényriasztó rendszer, végálláskapcsoló

1. Az ipari portáldaruk hang- és fényriasztórendszerrel, valamint végálláskapcsolókkal vannak felszerelve a biztonság és a működési hatékonyság fokozása érdekében. Ezek az alkatrészek döntő szerepet játszanak a balesetek megelőzésében és annak biztosításában, hogy a daru a megadott paramétereken belül működjön.

2. Hang- és fényriasztó rendszer

A hang- és fényriasztó rendszert úgy tervezték, hogy figyelmeztesse a daru közelében tartózkodó személyzetet annak működési állapotáról. Ez a rendszer különösen fontos olyan környezetben, ahol a daru a dolgozók közvetlen közelében működik, vagy ahol korlátozott a látási viszonyok.

3. Határérték kapcsolók

A végálláskapcsolók olyan elektronikus eszközök, amelyek kritikus biztonsági elemként szolgálnak az ipari portáldarukon. Felismerik a daru vagy alkatrészeinek helyzetét, és lekapcsolják az áramellátást, amikor a daru eléri az üzemi határokat, megelőzve ezzel a lehetséges baleseteket és károkat.

4. Mind a hang- és fényriasztórendszer, mind a végálláskapcsolók szerves részét képezik az ipari portáldaruk biztonságos működésének. A riasztórendszer biztosítja, hogy a személyzet tisztában legyen a daru mozgásával és működési állapotával, csökkentve az ütközések és egyéb veszélyek kockázatát. A végálláskapcsolók ezzel szemben automatizálják a biztonságot azáltal, hogy fizikailag megakadályozzák, hogy a daru a tervezett határokon túlmenjen. Ezek a rendszerek együttesen hozzájárulnak a biztonságosabb munkahely kialakításához, és védik mind a daru berendezését, mind a körülöttük dolgozó személyzetet. Ezeknek a rendszereknek a megfelelő karbantartása és rendszeres tesztelése elengedhetetlen a megbízható és hatékony működésükhöz.

10. Biztonsági eszközök

Túlterhelés elleni védelmi eszközök

A túlterhelés elleni védelmi eszközöket úgy tervezték, hogy megakadályozzák a daru biztonságos üzemi terhelési határain túli működését. Ezek az eszközök figyelik a felemelt terhet, és vagy riasztást küldenek, vagy leállítják a darut, ha a teher meghaladja a megadott határértéket. Ez kulcsfontosságú a daru szerkezeti károsodásának elkerülése és a túlterhelés miatti balesetek elkerülése érdekében.

Határérték kapcsolók

Amint azt korábban említettük, a végálláskapcsolók automatikusan leállítják a darut, ha az eléri a mozgási tartománya végét, vagy ha bármely alkatrésze eléri működési határait. Ezek a kapcsolók elengedhetetlenek ahhoz, hogy a daru ne lépje túl fizikai határait, ami a szerkezet károsodásához vagy akadályokkal való ütközéshez vezethet.

Ütközésgátló -eszközök

Az ütközésgátló eszközök -különösen fontosak olyan környezetben, ahol több daru működik egymás mellett, vagy ahol jelentős a földi forgalom. Ezek az eszközök érzékelőket, kamerákat vagy más technológiákat használnak a daru útjában lévő egyéb tárgyak észlelésére, és vagy figyelmeztetik a kezelőt, vagy automatikusan leállítják a daru mozgását az ütközés megelőzése érdekében.

Vészleállító gombok

A vészleállító gombok olyan kézi működtetésű kezelőszervek, amelyek lehetővé teszik a daru kezelője vagy bármely felhatalmazott személyzet számára, hogy vészhelyzet esetén azonnal leállítsák a daru összes műveletét. Ezek a gombok stratégiailag könnyen elérhetőek a kezelő számára, és gyakran pirosak és jól láthatóak.

Fékrendszerek

Az ipari portáldaruk fékrendszereit úgy tervezték, hogy biztonságosan a helyén tartják a rakományt, amikor nem mozognak, és irányított megállást biztosítanak a műveletek során. Ezek a fékek lehetnek mechanikusak, elektromosak vagy a kettő kombinációja, és kritikusak a váratlan rakománymozgások megelőzésében, amelyek balesetekhez vezethetnek.

Szintmutatók

A szintjelzők biztosítják, hogy a daru vízszintesen álljon működés közben, különösen precíz vagy kényes terhek emelésekor. Az egyenetlen emelés a terhek elmozdulását okozhatja, ami az irányítás elvesztéséhez és balesetekhez vezethet. Ezek a mutatók segítenek a kezelőknek megőrizni a daru egyensúlyát és stabilitását.

Biztonságos terhelésjelzők

A biztonságos üzemi terhelésjelzők egyértelműen jelzik a daru maximális biztonságos teherbírását. Ezek az információk létfontosságúak a kezelők számára annak biztosításához, hogy a daru ne legyen túlterhelve, és a tervezési előírásoknak megfelelően működjön.



11.Vezérlő mód

1.Kézi vezérlés

Közvetlen beavatkozás: A darukezelő kézikerekek, karok vagy nyomógombok segítségével közvetlenül vezérli a daru emelési és haladási mozgását. Ez az üzemmód képzett kezelőket igényel, akik manuálisan tudják szinkronizálni a mozgásokat a rakomány kívánt pozíciójának eléréséhez.

Egyszerű mechanizmusok: A kézi vezérlőrendszerek általában egyszerűbb kialakításúak, és kevésbé hajlamosak összetett hibákra.

Korlátozott pontosság: A daru mozgásának pontossága a kezelő készségeire és tapasztalatára korlátozódik.

2. Félig{1}}Automatikus vezérlés

Segített működés: A daru kezelője vezérlőeszközöket, például joystickeket vagy lapátkapcsolókat használ a daru irányításához, de a rendszer olyan automatizált funkciókat tartalmaz, amelyek segítik a sebesség és a szinkronizálás szabályozását.

Fokozott biztonság: A félautomata rendszerek gyakran tartalmaznak biztonsági funkciókat, például automatikus megállást a terhelési korlátoknál vagy az utazási korlátoknál.

Fokozott hatékonyság: Ezek a rendszerek javíthatják a működési hatékonyságot azáltal, hogy csökkentik a magasan képzett kezelők iránti igényt.

3. Teljesen automatikus vezérlés

Programozható logikai vezérlő (PLC): A daru működését egy PLC irányítja, amely programozható bizonyos műveleti sorozatok automatikus végrehajtására.

Precíz vezérlés: A teljesen automatikus rendszerek precíz vezérlést biztosítanak a daru mozgása felett, lehetővé téve az összetett manőverek következetes végrehajtását.

Csökkentett emberi hiba: Az automatizált rendszerek csökkentik az emberi hibák lehetőségét, növelve a biztonságot és a megbízhatóságot.

Távoli működés: Bizonyos esetekben a teljesen automatikus daruk távolról is működtethetők, így a kezelő eltávolítható a potenciálisan veszélyes környezetből.

4.Rádióvezérlés

Vezeték nélküli működés: A darukezelő rádióadókat használ a daru távoli vezérlésére, ami különösen hasznos lehet olyan környezetben, ahol a daruval való vizuális kapcsolat korlátozott.

Fokozott rugalmasság: A rádióvezérlés lehetővé teszi a kezelők számára, hogy szabadon mozogjanak a munkaterületen, miközben megőrzik a daru irányítását.

Biztonsági megfontolások: Megfelelő frekvenciakezelést és biztonsági intézkedéseket kell bevezetni a daru interferenciájának vagy jogosulatlan működésének megakadályozására.

5. Számítógép-vezérlés

Fejlett rendszerek: Egyes portáldaruk olyan számítógépes rendszereket alkalmazhatnak, amelyek fejlett funkciókat, például gépi látást, mesterséges intelligenciát és adatelemzést integrálnak a műveletek optimalizálása érdekében.

Adatgyűjtés: A számítógéppel{0}}vezérelt daruk üzemi adatokat gyűjthetnek, amelyek felhasználhatók a karbantartási tervezéshez és a működés optimalizálásához.

Interfész opciók: A kezelők érintőképernyőkön vagy más fejlett interfészeken keresztül léphetnek kapcsolatba a daruval, részletes visszajelzést és vezérlési lehetőségeket biztosítva.



12.Vázlat









Az 5–200 tonnás dupla gerendás portáldaru előnyei

1. Nagy terhelhetőség

Emelésre képesnehéz rakományok 5 tonnától 200 tonnáig.

Ideális nagy berendezésekhez, konténerekhez, acéltekercsekhez, betonszegmensekhez stb.

2. Kiváló szerkezeti szilárdság

Duplatartós kivitelnagyobb merevséget és terheléselosztást kínál.

Csökkentett elhajlás és fokozott stabilitás működés közben.

3. Nagyobb emelési magasság és fesztáv

Az emelő a két gerenda között működik, lehetővé téve amagasabb emelési magasságegygerendás darukhoz képest.

Takarhatószéles fesztávokhatékonyan, így alkalmas nagy udvarokhoz vagy létesítményekhez.

4. Testreszabható kialakítás

szempontjából testre szabhatófesztáv, magasság, sebesség, láb alakja (A-típus vagy U-típus), vezérlési mód, és még sok más.

Elérhető:sínre szerelt-vagy gumiabroncsos-mobilváltozatok.

5. Alkalmazások széles skálája

Sokoldalú felhasználáshajógyárak, kikötők, építkezések, acélgyárak, előregyártott gyárak és logisztikai terminálok.

6. Hatékony és biztonságos működés

felszerelvefejlett elektromos és vezérlőrendszerek, beleértve a túlterhelés elleni védelmet, a vészleállítást, a végálláskapcsolókat és az ütközésgátló{0}}rendszereket.

A többféle üzemmód (távirányító, függő vagy kabin) javítja a rugalmasságot és a biztonságot.

7. Költség{0}}hatékony kültéri megoldás

Ellentétben a felső darukkal, a portáldarukkalnem igényel oszlopokat vagy tetőszerkezeteket, ami ideálissá teszi őketnyílt terekés az építési költségek csökkentése.

8. Könnyű karbantartás és hosszú élettartam

Egyszerű mechanikai szerkezet ésmoduláris alkatrészekkényelmessé tegye a karbantartást.

Beépítetttartós anyagok és jó minőségű{0}}komponenseka hosszú élettartam érdekében még zord körülmények között is.

9. Hatékony anyagkezelés

Gyors kocsi és daru haladási sebességa sima start/stop funkciók növelik a termelékenységet.

Képesegyidejű több{0}irányú mozgás(emelés, kocsis utazás és portálos utazás).

10. Skálázható automatizálási lehetőségek

Integrálható velePLC, érzékelők, távfelügyelet vagy teljes automatizáláscsúcstechnológiás ipari környezetekhez.





5–200 tonnás dupla gerendás portáldaru alkalmazásai

A5-200 tonnás dupla gerendás portáldaruszámára készültnehéz{0}}anyagmozgatás, amely alkalmassá teszi a nagy és nehéz terhek biztonságos és hatékony emelését, mozgatását és elhelyezését igénylő iparágak széles körére.

1. Kikötők és hajógyárak

Emelőkonténerek, hajóalkatrészek, motorok és acéllemezek

Használtrakomány be-/kirakodásaésnagy hajóalkatrészek összeszerelése

Ideális akültéri kikötői műveletekahol a felső daruk nem kivitelezhetők

2. Acél- és Kohászipar

Kezeléseacéltekercsek, tuskók, táblák és szerkezeti acélok

Nehéz anyagok szállítása közöttfeldolgozósorok, udvarok és tárolók

Kezelésére felszerelvemagas hőmérséklet és nehéz körülmények között

3. Építés és infrastruktúra

Emelés és elhelyezéselőregyártott betonelemek, hídszegmensek és gerendák

ben használthídépítés, autópálya-fejlesztés, éselőregyártott udvarok

Biztosítjapontos pozicionálásnagy, nyitott oldalakon

4. Gyártó és összeszerelő üzemek

Mozgónehézgépek, szerszámok, formák és gyártott szerkezetek

Megkönnyítitermelési áramlásolyan iparágakban, mintautóipar, repülőgépipar és gépek

5. Vasutak és vonatraktárak

Emelés és összeszerelésvonatkocsik, forgóvázak, sínek, éskarbantartási alkatrészek

Használtrutin javításokésnagyjavításokraktárakban és vasúti udvarokban

6. Erőművek és szélenergia

Szállításturbina alkatrészek, generátorok, transzformátorok és nagy berendezések

ben alkalmazottvíz-, hő-, atom- és szélenergia-építési projektek

7. Bányászati ​​és nehézgépgyárak

Kezelésbányászati ​​gépek, fúrótornyok és földmunkagépek

Besegítberendezések karbantartásaésáthelyezészord környezetben

8. Logisztikai és teherszállítási terminálok

Mozgóömlesztett rakományok, nagy ládák és konténerek

Javítjahatékonyság a tároló udvarokbanéselosztó központok

9. Repülés és védelem

Összeszerelés és kezelésrepülőgép-alkatrészek, védelmi rendszerek és kilövő platformok

Magasat igényelpontosság, megbízhatóság és terhelési stabilitás





1. Tervezés és tervezés

Részletes tervezés: Készítsen részletes műszaki rajzokat és specifikációkat, beleértve a fő gerendát, emelőt, kocsit, végkocsikat és egyéb alkatrészeket.

Szimuláció és modellezés: Használjon számítógépes{0}}tervezési (CAD) és szimulációs eszközöket a daru teljesítményének modellezéséhez és tervezésének optimalizálásához.

2. Anyag kiválasztása

Anyagspecifikációk: Válasszon kiváló{0}}minőségű anyagokat, amelyek megfelelnek a szilárdság, a tartósság és a hőállóság követelményeinek. A gyakori anyagok közé tartoznak a nagyszilárdságú acélok, az ötvözetek és a speciális bevonatok.

Beszerzés: Forrásanyagok jóváhagyott beszállítóktól, biztosítva, hogy megfeleljenek a szükséges minőségi és tanúsítási szabványoknak.

3. Alkatrészek gyártása

Vágás és formázás: Vágja és formálja a nyersanyagokat a szükséges alkatrészekre, például gerendákra, oszlopokra és konzolokra. Ez olyan folyamatokat foglalhat magában, mint a plazmavágás, lézeres vágás és megmunkálás. Hegesztés és összeszerelés: Az alkatrészek összehegesztésével alakítsa ki a daru szerkezeti elemeit. Ebbe beletartozik a főgerenda, a végkocsik és más teherhordó részek hegesztése.

4. Összeszerelés

Al-Részegység: Az egyes alkatrészeket, például az emelőrendszert, a kocsit és a végkocsikat, részegységekbe-szerelje össze. Ez magában foglalja az alkatrészek egymáshoz illesztését és a megfelelő igazítás biztosítását.Fő összeállítás: Kombinálja az al-szerelvényeket a teljes daruszerkezet felépítéséhez. Ez magában foglalja az emelő és a kocsi felszerelését a távolsági gerendára, a végkocsik rögzítését és a vezérlőrendszerek felszerelését.

5. Rendszerek integrációja

Elektromos rendszerek: Szereljen be elektromos alkatrészeket, beleértve a motorokat, vezérlőpaneleket, vezetékeket és érzékelőket. Győződjön meg arról, hogy a daru elektromos rendszerei megfelelően vannak integrálva és tesztelve.

Vezérlőrendszerek: Vezérlőrendszerek, például programozható logikai vezérlők (PLC), távirányítók és biztonsági eszközök megvalósítása és konfigurálása. Ellenőrizze, hogy a vezérlőrendszerek megfelelően működnek és kalibrálva vannak.

6. Tesztelés és minőségbiztosítás

Elő-Működési tesztelés: Végezzen üzemelés előtti-teszteket a daru működőképességének ellenőrzésére, beleértve a terhelési teszteket, az emelő- és mozgómechanizmusok működési tesztelését, valamint a vezérlőrendszer ellenőrzését.

Biztonsági tesztelés: Ellenőrizze, hogy a biztonsági funkciók, például a végálláskapcsolók, riasztások és vészleállítók megfelelően működnek-e, és megfelelnek-e a biztonsági előírásoknak.

Ellenőrzés: Végezze el a daru szerkezetének és alkatrészeinek részletes ellenőrzését, hogy megbizonyosodjon a tervezési előírásoknak és a minőségi szabványoknak való megfelelésről.

7. Végső beállítások és kalibrálás

Finom-hangolás: Végezze el a szükséges beállításokat a daru teljesítményének optimalizálása és a zökkenőmentes működés biztosítása érdekében. Ez magában foglalhatja az érzékelők kalibrálását, a kezelőszervek beállítását és az emelőrendszer finom-hangolását.

Dokumentáció: A dokumentáció elkészítése és áttekintése, beleértve a kezelési kézikönyveket, a karbantartási útmutatókat és a biztonsági utasításokat.

8. Szállítás és telepítés

Szállítás: Gondoskodjon a daru felszerelési helyére történő szállításáról, ügyelve a biztonságos kezelésre és szállításra a sérülések elkerülése érdekében.

Telepítés: Felügyelje a daru telepítését az ügyfél létesítményében, beleértve az összeszerelést, beállítást, valamint az áramforrásokhoz és vezérlőrendszerekhez való csatlakoztatást.

Képzés: Tartson oktatást a kezelők és a karbantartó személyzet számára annak biztosítása érdekében, hogy ismerjék a daru működését és biztonsági eljárásait.

9. Üzembe helyezés és átadás

Üzembe helyezés: Végezze el az utolsó üzembe helyezési teszteket, hogy megbizonyosodjon arról, hogy a daru megfelelően működik-e a valós körülmények között{0}}, és megfelel-e a teljesítmény-előírásoknak.

Átadás: Hivatalosan adja át a darut a megrendelőnek, biztosítva az összes szükséges dokumentációt, beleértve a megfelelőségi igazolásokat, a garanciális információkat és a karbantartási ütemterveket.







Anyagvizsgálat

Minőségellenőrzés: Szigorú minőségellenőrzést végeznek a vásárolt alapanyagokon, hogy megbizonyosodjanak arról, hogy azok megfelelnek a tervezési követelményeknek és a nemzeti szabványoknak.

Anyagtárolás: A minősített anyagokat az osztályozás szerint tárolják a korrózió és a károsodás megelőzése érdekében.

Vágás és formázás

Acélvágás: Használjon plazmavágást, lézervágást vagy lángvágást és egyéb technológiákat az acél vágásához a tervrajz méretének megfelelően.

Formázási feldolgozás: Az acéllemezt hajlítással, hengerléssel, hegesztéssel és egyéb eljárásokkal alakítsa ki a főgerenda, a véggerenda és más szerkezeti részek gyártásához.

Hegesztés

Alkatrészek hegesztése: A vágott és formázott acél alkatrészeket belehegesztik a fő szerkezetekbe, mint például a főgerenda, a véggerenda és a kocsi. A hegesztési folyamatot szigorúan ellenőrizni kell a szerkezeti szilárdság és a hegesztési minőség biztosítása érdekében.

Hegesztési varratok ellenőrzése: Használjon roncsolásmentes vizsgálati technológiát (például ultrahangos vizsgálatot, radiográfiás vizsgálatot) a hegesztési varratok ellenőrzésére, hogy megbizonyosodjon arról, hogy nincsenek repedések vagy egyéb hibák.

Megmunkálás

Precíziós megmunkálás: Precíziós megmunkálást végeznek a daru kulcsfontosságú alkatrészein, mint például kerékkészletek, csapágyülések, szíjtárcsák stb., hogy biztosítsák azok méretpontosságát és felületi minőségét.

Az egész gép összeszerelése

Általános összeszerelés: Elő-összeszerelés alapján kerül sor a daru teljes összeszerelésére, beleértve a főgerenda, a véggerenda, az emelőszerkezet, a járószerkezet stb. végső beszerelését.

Üzembe helyezés és tesztelés

Dinamikus körülmények között tesztelik a daru működési teljesítményét, beleértve az emelési, járási, kormányzási és egyéb funkciók tesztelését. Az összeszerelt híddaru teljes méretét ellenőrzik, hogy minden méret megfeleljen a tervezési követelményeknek.

Permetezés és korróziógátló{0}}kezelés

Felületkezelés Rozsdaeltávolítás: Rozsda eltávolítása a daru felületéről, általános módszerek közé tartozik a homokfúvás, pácolás stb. Alapozó permetezés: Permetezzen korróziógátló-alapozót a kezelt felületre, hogy megakadályozza a fém oxidációját és korrózióját. Fedőbevonat permetezés Színes permetezés: Permetezzen fedőbevonatot a vásárlói igények vagy az ipari szabványok szerint, hogy a daru védő és dekoratív hatást fejtsen ki. Jelölés: Permetezés után jelölje meg a daru azonosító adatait az előírásoknak megfelelően, mint például modell, névleges terhelés stb.

Gyári és szerelés

Csomagolás és szállítás

Csomagolásvédelem: A daru kulcsfontosságú alkatrészeit védőcsomagolásba kell helyezni a szállítás közbeni sérülések elkerülése érdekében. Szállítás elrendezése: A berendezés méretének és szállítási feltételeinek megfelelően válassza ki a megfelelő szállítási módot a daru vevő telephelyére történő szállításához.

Átvétel és kézbesítés

Ügyfél elfogadása

Helyszíni átvétel-: Az ügyfél a daru helyszíni-átvételét végzi a szerződéses követelményeknek és a műszaki előírásoknak megfelelően, hogy ellenőrizze a berendezés teljesítményét és minőségét.

Probléma elhárítása: Ha bármilyen hibát találnak, a gyártónak időben ki kell javítania azt annak érdekében, hogy a berendezés teljes mértékben megfeleljen az ügyfél követelményeinek. Szállítás és használat Üzemeltetési oktatás: A gyártó általában kiképzi az ügyfél kezelőit, hogy biztosítsák a daru helyes és biztonságos kezelését.

Népszerű tags: 5-200 tonnás dupla gerendás portáldaru, Kína 5-200 tonnás dupla gerendás portáldaru gyártók, beszállítók, gyár
