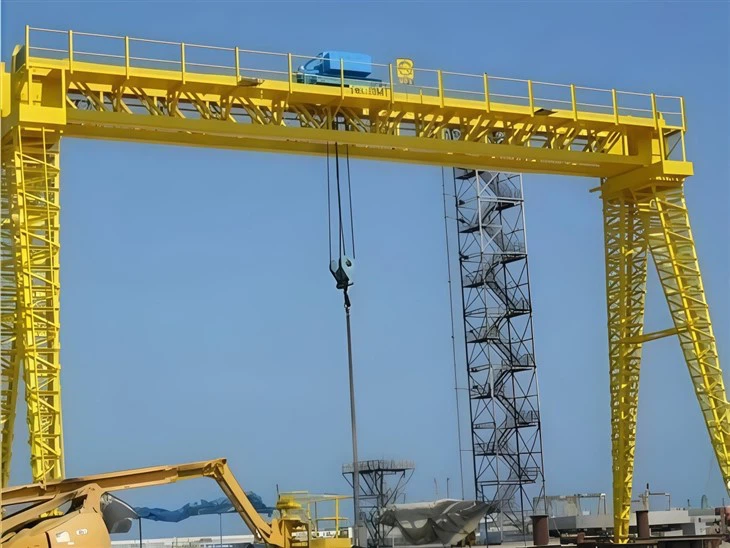

50t dupla gerenda rácsos tenyésztő daru

A kettős tartós rácsos daru a középtávú, hosszú távú alkalmazások számára hatékony, gazdaságos választás, ahol a súlycsökkentés és a költségmegtakarítás prioritások. Moduláris kialakítása lehetővé teszi a testreszabást a beltéri\/kültéri használatra, így sokoldalúvá teszi az iparágakban.

Kulcsfontosságú jellemzők
Könnyű és költséghatékony

A Truss Design csökkenti az anyaghasználatot, csökkenti a gyártási költségeket, miközben megőrzi a szerkezeti integritást.

Ideális olyan alkalmazásokhoz, ahol a költségvetési korlátozások aggodalomra adnak okot.

Mérsékelt terhelési kapacitás

Általában 1–50 tonnát kezeli, így alkalmas az általános anyagkezelésre, az összeszerelő vonalakra és a tároló udvarokra.

Testreszabható span és magasság

Span tartomány: 5–35 méter (néhány modell 60 m -ig).

Állítható lábak változó munkaerőhöz (bizonyos konfigurációkban akár 40 m -ig).

Mobilitási lehetőségek

Vasútra szerelt: Fixe-úti műveletekhez hajógyárakban vagy tartályokban.

Gumi fáradt: Rugalmas mozgás a műhelyekben vagy az építőiparokban.

Hordozható modellek: Gyors összeszerelés\/szétszerelés ideiglenes használatra.

Emelő és kocsi rendszer

Elektromos huzalkötél -emelővel (CD\/MD típusú) vagy lánc emelővel van felszerelve a függőleges emeléshez.

Kézi vagy motoros kocsik a vízszintes mozgáshoz a tartó mentén.

Tartósság és időjárás -ellenállás

Hálázott vagy festett acél a korrózióállóság érdekében kültéri használat során.

Egyes modellek megfelelnek a FEM, DIN és ISO szabványoknak a biztonság és a megbízhatóság szempontjából.

Összehasonlítás: Egyetlen tartós rács és szilárd webes portáldaruk

Névleges terhelési kapacitás: 5 tonnás, 10 tonnás, 100 tonnás, testreszabott, 16\/3,2 tonna, 20\/5 tonna, 32\/5 tonna, 50\/10 tonna

Max. Emelési magasság: 40 m, testreszabott

Span: 35 millió vagy az ügyfelek igényei

Garancia: 1 év

Súly (kg): 50000 kg

Alkatrészek: PLC, motor, csapágy, sebességváltó, motor, nyomás edény, sebességváltó, szivattyú

Ellenőrző út: Fülke, vezeték nélküli távirányító vagy testreszabott

Az egyetlen gerenda rácsos daru egyfajta fény-közepes tőke-daru, rácsos típusú, tipikusan kültéri alkalmazásokhoz, például építkezésekhez, előregyártott udvarokhoz vagy kis gyárakhoz. A Truss Design csökkenti a szélállóságot és a könnyebb önsúlyt, miközben megőrzi a szerkezeti erőt.

Fő alkotóelemek és funkcióik
1.
Szerkezet: Hegesztett acélrudakból készült könnyű rácsos (rácsos) sugár.

FUNKCIÓ: Támogatja az emelőt és a terhelést, miközben csökkenti a szélterhelést és a teljes daru súlyát.

Előny: Ideális szabadtéri környezethez, gyakori szél expozícióval.

2. Támogató lábak (portál lábak)
Tervezés: Két függőleges oszlop, amely támogatja a rácsos tartót.

FUNKCIÓ: Áthelyezze a terhelést a tartóból a földre.

Variánsok: A terheléstől és az átfutástól függően lehet A-keret, doboz típusú vagy rácsos típusú.

3.
Funkció: Engedje meg, hogy a daru hosszirányban mozogjon a földi sínek mentén.

Tartalmazza: Motorok, fékek és utazási kerekek.

Teljesítmény opciók: Elektromos meghajtó vagy kézi push-pull (nagyon könnyű verziókhoz).

4
Általában egy elektromos huzalkötél -emelő vagy elektromos lánc emelő, amelyet a rácsos tartó alá szerelnek.

FUNKCIÓ: Függőleges emelést és az oldalsó (kereszt-utazási) mozgást hajt végre a tartó mentén.

Kocsi: Az alkalmazástól függően rögzíthető vagy motorizálható.


5. Elektromos rendszer
Tápellátás kábel orsón, kábelfestéken vagy húzási láncrendszeren keresztül.

Vezérlőpult az emelés és az utazás működtetéséhez.

Ellenőrző módszerek:

Medálvezérlés

Vezeték nélküli távirányító

6. daru sínek \/ pálya
A földre fektetve, hogy a daru hosszirányban mozogjon.

Acélpályából beágyazva vagy a padlóra csavarozva.

7. Biztonsági eszközök
Korlátváltók (emelő felső\/alsó, utazási vég)

Túlterhelésvédelem

Vészmegállás

Figyelmeztető riasztások és lámpák

Szélbiztos rögzítés (a kültéri használathoz fontos)

.

Opcionális alkatrészek
Állítható magassági oszlopok (a változó emelési magassághoz)

Gumi pufferek vagy mechanikus leállítások

Esőfedelek vagy napzókák emelőhöz

Szélgátló horgonyok vagy vasúti bilincsek

VÁZLAT

Szélállóság
A nyitott rácsos szerkezet csökkenti a szélhúzást, így ideális a szabadtéri használatra.
Könnyű kialakítás
A Truss Construction kevesebb anyagot használ, miközben megőrzi az erőt, ami csökkenti az alapok terhelését és a telepítési költségeket.
Költséghatékony
Olcsóbb, mint a dobozos tartók daruk az anyag, a gyártás és a szállítás szempontjából.
Könnyű telepítés
A könnyű alkatrészek könnyebben összeállíthatók és szétszerelhetők a helyszínen.
Testreszabható span és magasság
Alkalmas különféle munkakörülményekhez, állítható méretű.
Energiahatékony
Kisebb meghajtó motorokat igényel a csökkentett önsúly miatt.
Tartós durva körülmények között
Jól teljesít szeles, poros vagy egyenetlen kültéri helyszíneken.

Ezt a darutípust széles körben használják közepes és könnyű emelési feladatokban, különösen nyílt környezetben.

1. előregyártott udvar és betongyárak
Mozgó előregyártott táblák, gerendák, oszlopok és formák.

2. Építési helyszínek
Az acélszerkezetek, a rebar, az állványok és a berendezések emelése.

Könnyen áthelyezhető a projekt előrehaladtával.

3. autópálya és hídépítés
Kezelés zsaluzat, betonszegmensek és hídgerendák.

Ideális a szélállóság és a kültéri tartósság miatt.

4. Raktárak és udvarok
Kültéri anyag tárolási területek, ahol nem állnak rendelkezésre tetőszerkezet.

Kezeli a csöveket, acélrudakat, fa ládákat stb.

5. A gyártási műhelyek
Könnyű alkatrészek mozgatása, például fémlemez, gépalkatrészek és összeszerelő szerszámok.

6. Kis hajógyárak vagy csónak udvarok
Hajó alkatrészek, motorok vagy karbantartó berendezések szállítása.

1. Tervezés és tervezés

Részletes tervezés: Készítsen részletes műszaki rajzokat és specifikációkat, beleértve a főtervet, az emelőt, a kocsit, a kocsikat és más alkatrészeket.

Szimuláció és modellezés: A Crane teljesítményének modellezéséhez használja a számítógépes tervezés (CAD) és a szimulációs eszközöket, és optimalizálja annak kialakítását.

2. Anyagválasztás

Anyag-előírások: Válasszon kiváló minőségű anyagokat, amelyek megfelelnek az erő, a tartósság és a hőállóság követelményeinek. Általános anyagok közé tartozik a nagy szilárdságú acél, ötvözetek és speciális bevonatok.

Beszerzés: A jóváhagyott beszállítók forrásanyagjai, biztosítva, hogy megfeleljenek a szükséges minőségi és tanúsítási szabványoknak.

3. Komponens gyártása

Vágás és formázás: A nyersanyagok vágása és alakítása a szükséges alkatrészekbe, például gerendákba, oszlopokba és zárójelbe. Ez magában foglalhatja azokat a folyamatokat, mint például a plazmavágás, a lézervágás és a megmunkálás. Welding és összeszerelés: hegesztési alkatrészek a daru szerkezeti elemeinek kialakításához. Ez magában foglalja a főterga, a végkocsik és más terhelést hordozó alkatrészek hegesztését.

4.

Al-összeállítás: Összeállítsa az egyes alkatrészeket, például az emelő rendszert, a kocsi és a kocsikat. Ez magában foglalja az alkatrészek összeillesztését és a megfelelő igazítás biztosítását. MAIN AZ ÖSSZEFOGLALÁS: Kombinálja az alegységeket a teljes daru szerkezetének felépítéséhez. Ez magában foglalja az emelő és a kocsi felszerelését a főkerékre, a végkocsik rögzítését és a vezérlőrendszerek telepítését.

5. A rendszerek integrációja

Elektromos rendszerek: Szerelje be az elektromos alkatrészeket, beleértve a motorokat, a vezérlőpaneleket, a vezetékeket és az érzékelőket. Győződjön meg arról, hogy a daru elektromos rendszerei megfelelően integrálódnak és tesztelnek.

Vezérlő rendszerek: Vezérlő rendszerek, például programozható logikai vezérlők (PLC), távirányító és biztonsági eszközök végrehajtása és konfigurálása. Ellenőrizze, hogy a vezérlőrendszerek megfelelően működnek -e és kalibrálódnak -e.

6. Tesztelés és minőségbiztosítás

Operációs előtti tesztelés: Végezzen el műtét előtti teszteket a daru funkcionalitásának ellenőrzésére, ideértve a terhelésvizsgálatot, az emelési és utazási mechanizmusok működési tesztelését, valamint a vezérlő rendszer ellenőrzését.

Biztonsági tesztelés: Ellenőrizze, hogy a biztonsági funkciók, például a határkapcsolók, a riasztások és a vészmegállások helyesen működnek -e, és megfelelnek -e a biztonsági előírásoknak.

Ellenőrzés: Végezze el a daru szerkezetének és alkatrészeinek részletes ellenőrzését a tervezési előírások és a minőségi előírások betartásának biztosítása érdekében.

7. Végső beállítások és kalibrálás

Finomhangolás: Végezzen el minden szükséges kiigazítást a daru teljesítményének optimalizálása és a zökkenőmentes működés biztosítása érdekében. Ez magában foglalhatja a kalibráló érzékelőket, a vezérlők beállítását és az emelő rendszer finomhangolását.

Dokumentáció: Készítse el és vizsgálja felül a dokumentációt, beleértve a működési kézikönyveket, a karbantartási útmutatókat és a biztonsági utasításokat.

8. Szállítás és telepítés

Szállítás: Rendezze el a daru szállítását a telepítési helyre, biztosítva annak kezelését és biztonságos szállítását a sérülések elkerülése érdekében.

Telepítés: A daru telepítésének felügyelete az ügyfél létesítményében, beleértve az összeszerelést, az igazítást, valamint az energiaforrásokhoz és a vezérlőrendszerekhez való csatlakozást.

Képzés: Biztosítson képzést az üzemeltetők és a karbantartó személyzet számára annak biztosítása érdekében, hogy ismerik -e a Crane működési és biztonsági eljárásait.

9. üzembe helyezés és átadás

Üzemezés: Végezzen végleges üzembe helyezési teszteket annak ellenőrzésére, hogy a daru valós körülmények között helyesen működik-e, és megfelel-e a teljesítmény-előírásoknak.

Átadás: Hivatalosan adja át a darut az ügyfélnek, megadva az összes szükséges dokumentációt, ideértve a megfelelési igazolásokat, a jótállási információkat és a karbantartási ütemterveket.

Anyagi ellenőrzés

Minőségi ellenőrzés: A vásárolt alapanyagok szigorú minőségi ellenőrzést végeznek annak biztosítása érdekében, hogy megfeleljenek a tervezési követelményeknek és a nemzeti előírásoknak.

Anyagtárolás: A minősített anyagokat osztályozás szerint tárolják a korrózió vagy károsodás megakadályozása érdekében.

Vágás és kialakítás

Acélvágás: Használjon plazmavágást, lézervágást vagy lángvágást és egyéb technológiákat az acél vágásához a tervezési rajz méretének megfelelően.

Feldolgozás kialakítása: Az acéllemezt hajlítás, gördülés, hegesztés és egyéb folyamatok készítésével alakítsák ki a főtáblázat, a végsugár és más szerkezeti alkatrészek előállításához.

Hegesztés

Alkatrészek hegesztése: A vágott és kialakított acél alkatrészeket a főszerkezetekbe hegesztik, mint például a főterem, a végsugár és a kocsi. A hegesztési folyamatot szigorúan ellenőrizni kell a szerkezeti szilárdság és a hegesztés minőségének biztosítása érdekében.

Hegesztési ellenőrzés: Használjon nem roncsolás nélküli tesztelési technológiát (például ultrahangos tesztelés, radiográfiai tesztelés) a hegesztések ellenőrzésére, hogy ne legyen repedés vagy más hiba.

Megmunkálás

Precíziós megmunkálás: A precíziós megmunkálást a daru kulcsfontosságú elemein végezzük, például kerékkészleteket, csapágy üléseket, szíjtárcsákat stb.

Az egész gép összeszerelése

Közgyűlés: Az előzetes összeállítás alapján a daru teljes összeszerelését végezzük, beleértve a főterga, a végsugár, az emelő mechanizmus, a gyalogos mechanizmus stb. Végső telepítését is.

Üzembe helyezés és tesztelés

Dinamikus körülmények között megvizsgálják a daru működési teljesítményét, ideértve az emelés, a gyaloglás, a kormányzás és más funkciók tesztelését. Az összeszerelt híddaru teljes méretét ellenőrzik, hogy megbizonyosodjon arról, hogy minden dimenzió megfelel -e a tervezési követelményeknek.

Permetezés és korrózióellenes kezelés

Felszíni kezelés A rozsda eltávolítása: A rozsda eltávolítása a daru felületén, a gyakori módszerek közé tartozik a homokfúvás, a pácolás stb. Primer permetezés: permetezzen be korróziógátló primer a kezelt felületen, hogy megakadályozzák a fém oxidációt és a korróziót. Színes permetezés színes permetezés: permetezzen a fedőrétegnek az ügyfelek igényei szerint vagy az ipari előírások szerint, hogy a daru védő és dekoratív hatást gyakoroljon. Jelölés: A permetezés után jelölje meg a daru azonosítási adatait a specifikációknak megfelelően, például modell, névleges terhelés stb.

Gyár és telepítés

Csomagolás és szállítás

Csomagolásvédelem: Védjen a daru kulcsfontosságú elemeit, hogy megakadályozzák a károsodást a szállítás során. Szállítási elrendezés: A berendezés mérete és szállítási feltételei szerint válasszon egy megfelelő szállítási módszert a daru szállításához az ügyfél helyére.

Elfogadás és kézbesítés

Ügyfél elfogadása

A helyszíni elfogadás: Az ügyfél a daru helyszíni elfogadását végzi a szerződéskövetelmények és a műszaki előírások szerint a berendezés teljesítményének és minőségének ellenőrzésére.

Problémamegektálás: Ha bármilyen probléma merül fel, a gyártónak időben ki kell javítania őket, hogy biztosítsa, hogy a berendezés teljes mértékben megfelel -e az ügyfél igényeinek. Szállítási és használati üzemeltetési képzés: A gyártó általában kiképzi az ügyfél üzemeltetőit annak biztosítása érdekében, hogy a darut megfelelően és biztonságosan működtessék.
