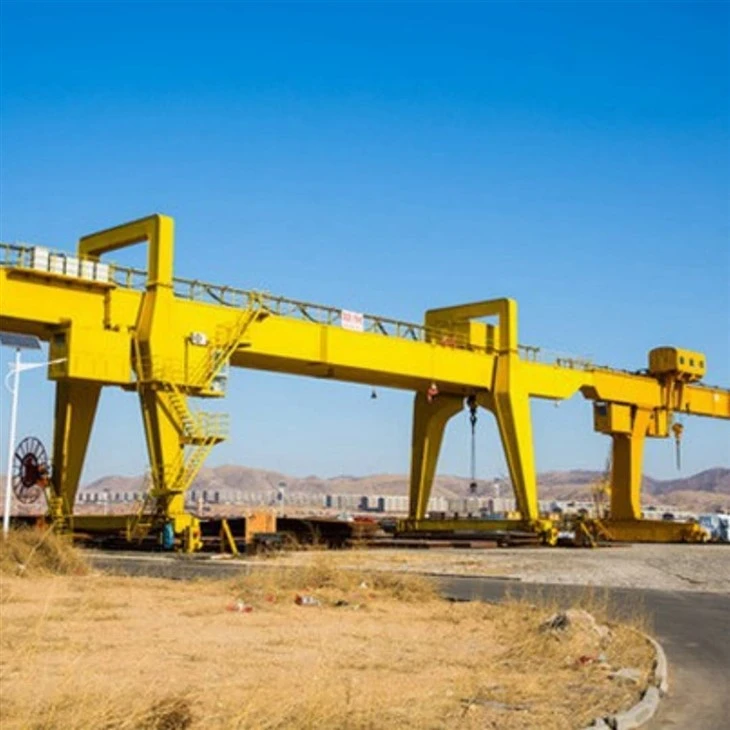

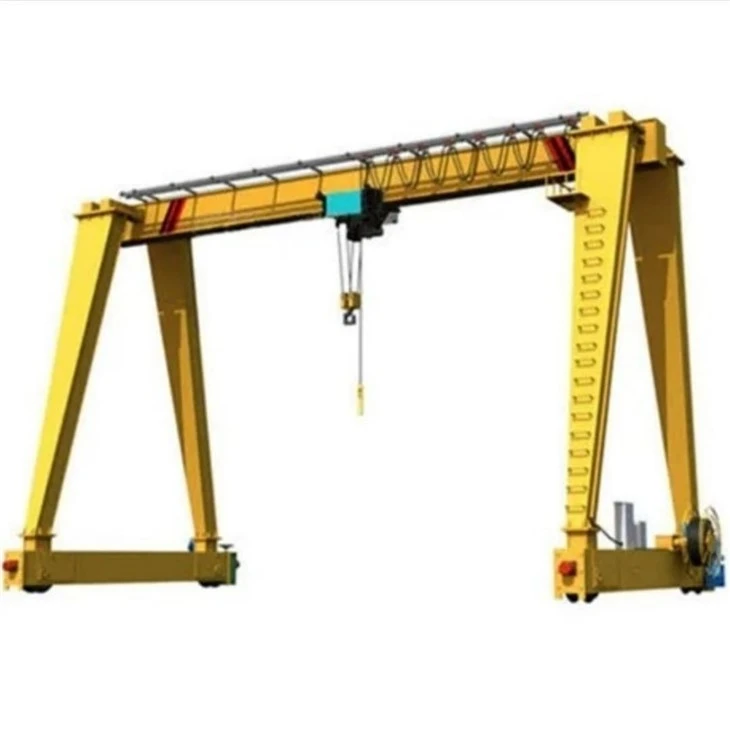

Mobil dupla girder portáldaru





A mobil dupla girder portáldaruegyfajta nagy teherbírású emelő berendezés, amelyet a különféle ipari környezetben a hatékony anyagkezeléshez terveztek. Ahogy a neve is sugallja, ez jellemzőKét párhuzamos gerendatámogatjaegy mozgatható portálstruktúra, megnövekedett emelési kapacitást, áthajlást és stabilitást biztosítva az egyszemélyes modellekhez képest.

Főbb jellemzők:

Dupla gerendás tervezés:Nagyobb terhelési kapacitást és szélesebb átmeneti képességeket kínál, így alkalmas nehéz és terjedelmes terhelések emelésére.

Mobil képesség:Kerekekkel vagy sínekkel felszerelve, lehetővé téve a daru számára, hogy áthaladjon egy munkaterületen, javítva az operatív rugalmasságot.

Robusztus konstrukció:Általában nagy szilárdságú acélból készülnek, hogy biztosítsák a tartósságot és a deformációval szembeni ellenállást nehéz terhelések mellett.

Testreszabható konfigurációk:Testreszabható különféle emelési magasságokkal, átfogó és vezérlőrendszerekkel (kézi, félautomata vagy teljesen automatizált).

Közös alkalmazások:

Építőhelyek a gerendák, panelek vagy előregyártott elemek emelésére.

Hajógyárak a hajó alkatrészeinek és a nagy gépek kezeléséhez.

Raktárak és gyártóüzemek nagy szerszámok vagy szerelvények mozgatásához.

A vasúti udvarok és a konténer csatlakozói rakomány be- és kirakodásához.

Előnyök:

Fokozott emelési teljesítmény a kettős tartószerkezet miatt.

Nagyobb operatív rugalmasság a mobilitással a különböző működő zónák között.

Alkalmas mind beltéri, mind kültéri használatra.

Tervezhető konzolos végekkel a meghosszabbított munkaterület lefedettségéhez.



Névleges terhelési kapacitás: 5 tonnás, 10 tonnás, 100 tonnás, testreszabott, 16\/3,2 tonna, 20\/5 tonna, 32\/5 tonna, 50\/10 tonna

Max. Emelési magasság: 40 m, testreszabott

Span: 35 millió vagy az ügyfelek igényei

Garancia: 1 év

Súly (kg): 20000 kg

Alkatrészek: PLC, motor, csapágy, sebességváltó, motor, nyomás edény, sebességváltó, szivattyú

Ellenőrző út: Fülke, vezeték nélküli távirányító vagy testreszabott







1. Keretű gerendák (főgerendák):

Két vízszintes gerenda, amelyek átfedik a daru szélességét.

Támogassa a kocsi és az emelő mechanizmust.

Biztosítson nagyobb erőt és stabilitást az egyszemélyes rendszerekhez képest.



.



Daru kocsi emelővel:

A gerendák mentén mozog.

Felszerelve aemelőmechanizmus(huzalkötél vagy lánc), amely emeli és csökkenti a terhelést.

Lehet, hogy a kapacitástól és az alkalmazástól függően elektromos vagy hidraulikus lehet.





3.A kocsik \/ lábak:

Függőleges vagy kissé ferde szerkezetek, amelyek a gerendákat a kerekekhez vagy a sínhez csatlakoztatják.

Támogassa a teljes szerkezetet, és helyezze át a terhelést a földre vagy a sínekre.

Gyakran tartalmaz egy utazási mechanizmust a mobilitáshoz.

4. Crane utazási mechanizmus

1. Az ipari portál daru daru utazó mechanizmusa felelős a daru vízszintesen mozgatásáért a kifutópálya -gerendák vagy sínek mentén. Ez a mechanizmus lehetővé teszi a daru számára, hogy egy nagyobb területen szállítson terheléseket, így rendkívül hasznos lesz a raktárakban, hajógyárakban és más ipari környezetekben, ahol nehéz tárgyakat kell áthelyezni egy széles kiterjedés körül.

2. A daru utazási mechanizmusának legfontosabb elemei és jellemzői:

Az utazó mechanizmus alkotóelemei

Meghajtóegységek (vontatóegységek): Ezek általában elektromos motorok, amelyek energiát biztosítanak a daru mozgatásához. A meghajtóegységek száma a daru méretétől és kapacitásától függően változhat; Egyes daruknak több motorja lehet mindkét oldal számára a terhelés elosztására.

Gearboxok: A sebességváltókat arra használják, hogy a motor nagy sebességét alacsonyabb sebességre csökkentsék, amely alkalmas a daru utazására. Emellett növelik a nyomaték kimenetét, amely a daru és annak terhelésének mozgatásához szükséges.

Kerekek vagy görgők: A nagy kerekeket vagy görgőket a tengelyekre szerelik, és a motor a sebességváltón keresztül hajtják. Ezek a kerekek vagy görgők a kifutópálya -gerendák vagy sínek tetején haladnak, és elengedhetetlenek a stabil mozgáshoz.

3.A utazási mechanizmus az ipari portáldaru egyik legkritikusabb alkotóeleme, mivel meghatározza a daru mobilitását és működési tartományát. A megfelelő karbantartás és a rendszeres ellenőrzések elengedhetetlenek annak biztosítása érdekében, hogy az utazási mechanizmus zökkenőmentesen és biztonságosan működjön. Az ezzel a mechanizmussal kapcsolatos bármilyen problémát jelentősen befolyásolhatja a daru teljesítményét és biztonságát, ez nélkülözhetetlenné teszi a problémák azonnali kezelését.



5.Trolley utazó mechanizmus

1.A ipari portáldaru kocsi utazó mechanizmusa felelős az emelő vagy az emelő mechanizmus vízszintes mozgatásáért a daru főgerendájának vagy a portál mentén. Ez lehetővé teszi a daru számára, hogy a terhelést pontosan keresztirányú irányba helyezze.

2.A kocsi utazási mechanizmus több kulcsfontosságú elemből áll:

A kocsi utazó mechanizmusának alkotóelemei

Meghajtóegység: Általában egy elektromos motor, a meghajtóegység biztosítja a kocsi mozgatásának energiáját. A motor mérete és kapacitása a daru emelési képességétől és a kocsi szükséges sebességétől függ.

Gearbox: A sebességváltó a motor kimenetének nagy sebességét alacsonyabb sebességre csökkenti a kocsi utazásához. Növeli a nyomatékot is, amely az emelő mechanizmusának és az esetleges terheléseknek a mozgatásához szükséges.

Kerekek vagy görgők: A kocsi tengelyekre szerelt kerekeken vagy görgőkön halad. Ezek a kerekek vagy görgők a karimákon vagy a főkerendán lévő síneken haladnak, lehetővé téve a kocsi számára, hogy előre -hátra mozogjon.

Fékrendszer: A fékrendszert integrálják a kocsiba, hogy irányítsák annak mozgását, és szükség esetén a helyükön tartsák. Ez lehet egy mechanikus fék, elektromechanikus fék vagy dinamikus fékrendszer.

( Ez lehetővé teszi a daru számára, hogy a rakományokat pontosan a különböző pontokon helyezze el a portál hossza mentén. A megfelelő karbantartás és rendszeres ellenőrzések elengedhetetlenek annak biztosítása érdekében, hogy a kocsi mechanizmus zökkenőmentesen és biztonságosan működjön. Az ezzel a mechanizmussal kapcsolatos bármilyen problémát jelentősen befolyásolhatja a daru működési hatékonyságára és biztonságára, elengedhetetlenné teszi a problémák gyors kezelését.



6.Crankerkerék

1. Az ipari portáldaru darukeréke kritikus elem, amely lehetővé teszi a daru számára, hogy a kifutópálya -gerendák vagy sínek mentén mozogjon. Ezeket a kerekeket úgy tervezték, hogy támogassák a daru súlyát, annak terhelését és a működés közben generált további dinamikus erőket.

2. A daru kerekek legfontosabb jellemzői és funkciói:

A daru kerekek jellemzői

Anyag: A daru kerekeket általában nagy szilárdságú anyagokból, például acélból vagy öntöttvasból készítik, hogy ellenálljanak az emelési műveletek során részt vevő nehéz terheléseknek és feszültségeknek.

Méret és konfiguráció: A kerekek mérete a daru kapacitásától és kialakításától függ. Nagyobbak lehetnek a nehezebb daruknál, hogy a terhelést egyenletesebben terjesszék. A tengelyenkénti kerekek száma és a darunkénti tengelyek száma szintén változhat a tervezési követelményektől.

3.Azókerekek létfontosságú szerepet játszanak az ipari portáldaruk mobilitásában és stabilitásában. Felelősek a daru és annak terhelésének a kifutópálya -gerendákra vagy sínekre történő átviteléért, miközben lehetővé teszik a sima utazást. A daru mozgásának tartóssága és hatékonysága nagymértékben függ ezen kerekek minőségétől és állapotától.

( A kerékkarbantartás elhanyagolása megnövekedett állásidőt, csökkentett hatékonyságot és potenciális biztonsági veszélyeket eredményezhet.



7. Crane Hook

1. Az ipari portáldaru daruhorga kritikus elem, amely lehetővé teszi a daru számára, hogy különféle terheléseket emeljen és mozgatjon. A horog az érintkezési pont a daru emelő mechanizmusa és a terhelés között, ezáltal a biztonságos és hatékony műveletekhez kulcsfontosságú felület.

2. A daruhorgok legfontosabb jellemzői és funkciói:

A daruhorgok jellemzői

Anyag: A daruhorgok általában nagy szilárdságú acélból vagy ötvözött acélból készülnek, hogy ellenálljanak az emelési műveletek során részt vevő nehéz tehernek. Az anyagot a tartósság és a kopással szembeni ellenállás miatt választják meg

Tervezés: A horog kialakítása magában foglalja a tetején lévő nyílást, ahol az emelő kötélhöz, lánchoz vagy más emelőeszközhez kapcsolódik. A horog alsó részének ívelt alakja van, amely lehetővé teszi, hogy biztonságosan bekapcsolódjon a terhelés emelési pontjaival.

Biztonsági retesz: Sok horgot biztonsági reteszel vagy reteszelő mechanizmussal vannak felszerelve, hogy megakadályozzák, hogy a terhelés véletlenül elcsúszjon. Ezt a reteszt manuálisan kell kinyitni a terhelést a kívánt helyen.

Betöltési besorolások: Minden horgot a meghatározott maximális terhelésekhez besorolnak, és elengedhetetlen olyan horgok használata, amelyeket a tervezett terhelésekhez besorolnak, hogy biztosítsák a szabályok biztonságát és betartását.



Motor

Az ipari portáldaru motorja egy kritikus elem, amely biztosítja a terhelések emeléséhez és mozgatásához szükséges energiát. A portáldarukban lévő motorok általában elektromosak, és funkcióik alapján két fő típusba sorolhatók: az emelő motor és az utazó (vagy átjárási) motor.

Az emelő motor felelős a horog emeléséért és leengedéséért, vagy megragadni, amely bekapcsolódik a terheléssel. Ennek a motornak az elsődleges funkciója a daru terhelési mechanizmusának függőleges mozgásának szabályozása.

A darumotorok az ipari portáldaruk erőműve, amely biztosítja a felemelkedéshez és a mozgó műveletekhez szükséges energiát. A daru teljesítménye, megbízhatósága és biztonsága erősen függ a motorok hatékonyságától és tartósságától. Ezeknek a motoroknak a megfelelő kiválasztása, karbantartása és rendszeres ellenőrzése kulcsfontosságú annak biztosítása érdekében, hogy a daru zökkenőmentesen és biztonságosan működjön. A motorokkal kapcsolatos problémák működési hatékonysághoz, megnövekedett leállási időhez és potenciális biztonsági kockázatokhoz vezethetnek, és elengedhetetlenek a motorproblémákra.

.

Hang- és világos riasztórendszer és limit kapcsoló

1. Az ipari portál daruk hang- és világos riasztórendszerrel vannak felszerelve, és korlátozzák a kapcsolókat a biztonság és a működési hatékonyság javítása érdekében. Ezek az összetevők döntő szerepet játszanak a balesetek megelőzésében és annak biztosításában, hogy a daru a kijelölt paramétereken belül működjön.

2. hang- és világos riasztórendszer

A hang- és világos riasztórendszert úgy tervezték, hogy figyelmeztesse a daru közelében lévő személyzetet működési állapotáról. Ez a rendszer különösen fontos olyan környezetekben, ahol a daru a munkavállalók közvetlen közelében működik, vagy ahol a láthatóság korlátozott.

3.Limit kapcsolók

A határkapcsolók olyan elektronikus eszközök, amelyek kritikus biztonsági funkciókként szolgálnak az ipari portáldaruknál. Felismerik a daru vagy annak alkatrészeinek helyzetét, és megszakítják az erejét, amikor a daru eléri a működési határértékeit, megakadályozva a lehetséges balesetet és károsodást.

( A riasztórendszer biztosítja, hogy a személyzet tisztában legyen a daru mozgásával és működési állapotával, csökkentve az ütközések vagy más veszélyek kockázatát. A határkapcsolók viszont automatizálják a biztonságot azáltal, hogy a daru fizikailag megakadályozza, hogy a tervezési határokon túl is működjön. Ezek a rendszerek együttesen hozzájárulnak a biztonságosabb munkahelyhez, és megvédik mind a daru berendezéseit, mind a körülötte dolgozó személyzetet. Ezen rendszerek megfelelő karbantartása és rendszeres tesztelése elengedhetetlen ahhoz, hogy megbízhatóan és hatékonyan működjenek.

10. Biztonsági eszközök

Túlterhelésvédő eszközök

A túlterhelésvédő eszközöket úgy tervezték, hogy megakadályozzák a daru működését a biztonságos munkaterhelési korlátokon. Ezek az eszközök figyelemmel kísérik a felemelt terhelést, és vagy riasztást küldenek, vagy bezárják a darut, ha a terhelés meghaladja a megadott határértéket. Ez elengedhetetlen a daru szerkezeti károsodása és a túlterhelés miatt bekövetkező balesetek elkerülése érdekében.

Határkapcsolók

Mint korábban említettük, a limit kapcsolók automatikusan leállítják a darut, amikor megközelíti az utazási tartomány végét, vagy amikor bármelyik alkatrész eléri a működési korlátokat. Ezek a kapcsolók elengedhetetlenek annak megakadályozásához, hogy a daru túllépje a fizikai határait, ami a szerkezet vagy az akadályok ütközésének károsodását eredményezheti.

Összegyűjtésgátló eszközök

A kollonellenes eszközök különösen fontosak olyan környezetekben, ahol több daru működnek a közvetlen közelében, vagy ahol jelentős talajforgalom van. Ezek az eszközök érzékelőket, kamerákat vagy más technológiákat használnak, hogy észleljék más objektumok jelenlétét a daru útjában, és figyelmeztessék az operátort, vagy automatikusan megállítsák a daru mozgását az ütközés megakadályozása érdekében.

Sürgősségi stop gombok

A vészhelyzeti stop gombok manuálisan üzemeltetett kezelőszervek, amelyek lehetővé teszik a daruüzemeltető vagy az engedélyezett személyzet számára, hogy vészhelyzet esetén azonnal megállítsa az összes daru műveletet. Ezek a gombok stratégiailag a kezelő könnyen elérhetőek, gyakran pirosok és jól láthatók.

Fékrendszer

Az ipari portáldaruk fékrendszereit úgy tervezték, hogy a terhelést biztonságosan tartsák a helyén, ha nem mozgásban vannak, és ellenőrzött leállítást biztosítanak a műveletek során. Ezek a fékek lehetnek mechanikus, elektromos vagy mindkettő kombinációja, és kritikusak a váratlan terhelési mozgások megelőzésében, amelyek balesetekhez vezethetnek.

Szintű mutatók

A szintű mutatókat arra használják, hogy a daru működése során szintű legyen, különösen a pontos vagy finom terhelések emelése esetén. Az egyenetlen emelkedés a terhelések eltolódását okozhatja, ami potenciálisan a kontroll és a balesetek elvesztéséhez vezethet. Ezek a mutatók segítenek az operátoroknak fenntartani a daru egyensúlyát és stabilitását.

Biztonságos munkaterhelés -mutatók

A biztonságos munkaterhelés -mutatók egyértelműen jelzik a daru maximális biztonságos terhelési kapacitását. Ez az információ elengedhetetlen a szolgáltatók számára annak biztosítása érdekében, hogy a daru ne legyen túlterhelve, és a tervezési előírásokon belül működik.



11.Control mód

1.

Közvetlen beavatkozás: A daruüzemeltető kézikerekek, karok vagy nyomógombok segítségével közvetlenül irányítja a daru emelő- és utazási mozgásait. Ehhez az üzemmódhoz olyan képzett operátorok szükségesek, akik manuálisan szinkronizálhatják a mozgásokat, hogy elérjék a terhelés kívánt elhelyezkedését.

Egyszerű mechanizmusok: A kézi vezérlőrendszerek általában egyszerűbbek a tervezésben, és kevésbé hajlamosak a komplex hibákra.

Korlátozott pontosság: A daru mozgásainak pontossága a kezelő készségére és tapasztalataira korlátozódik.

2.Semi-Automatikus vezérlés

Segített művelet: A Crane operátor vezérlő eszközöket használ, például joysticks vagy lapátkapcsolók, hogy a daru parancsát irányítsák, de a rendszer tartalmaz automatizált funkciókat, amelyek elősegítik a sebesség és a szinkronizálást.

Fokozott biztonság: A félautomata rendszerek gyakran olyan biztonsági funkciókat tartalmaznak, mint az automatikus megállók a terhelési határokon vagy az utazási határokon.

Javított hatékonyság: Ezek a rendszerek javíthatják a működési hatékonyságot azáltal, hogy csökkentik a magasan képzett szolgáltatók szükségességét.

3.A automatikus vezérlés

Programozható Logic Controller (PLC): A Crane műveleteit egy PLC szabályozza, amelyet be lehet programozni, hogy automatikusan elvégezze a műveletek specifikus szekvenciáit.

Pontos vezérlés: A teljesen automatikus rendszerek pontos irányítást kínálnak a daru mozgása felett, lehetővé téve a komplex manőverek következetes végrehajtását.

Csökkent emberi hiba: Az automatizált rendszerek csökkentik az emberi hibák potenciálját, javítva a biztonságot és a megbízhatóságot.

Távoli működés: Bizonyos esetekben a teljesen automatikus daruk távolról is működtethetők, eltávolítva a kezelőt potenciálisan veszélyes környezetekből.

4.Dradio vezérlés

Vezeték nélküli művelet: A Crane -operátor rádióadóval használja a darut távolról történő vezérlésére, amely különösen hasznos lehet olyan környezetekben, ahol a daruval való vizuális érintkezés korlátozott.

Megnövekedett rugalmasság: A rádióvezérlés lehetővé teszi az üzemeltetők számára, hogy szabadon mozogjanak a munkaterületen, miközben fenntartják a daru irányítását.

Biztonsági megfontolások: Megfelelő gyakoriságkezelési és biztonsági intézkedéseknek kell lenniük a daru beavatkozásának vagy jogosulatlan működésének megakadályozása érdekében.

5.COMBOTER CONTROL

Fejlett rendszerek: Néhány portáldaruk számítógépes rendszereket alkalmazhat, amelyek integrálják a fejlett funkciókat, például a gépi látást, a mesterséges intelligenciát és az adatok elemzését a műveletek optimalizálása érdekében.

Adatgyűjtés: A számítógépes vezérlésű daruk gyűjthetnek működési adatokat, amelyek felhasználhatók a karbantartás tervezéséhez és az operatív optimalizáláshoz.

Interfész opciók: Az operátorok érintőképernyőkön vagy más fejlett interfészeken keresztül kölcsönhatásba léphetnek a daruval, részletes visszajelzés és vezérlési lehetőségek biztosítása.



12.SHALKETT









A mobil dupla girder -portáldaru előnyei

Nagy terhelési kapacitás

A dupla tartó kialakítása lehetővé teszinagyobb emelési képességmint az egyszemélyes daruk, ami alkalmassá teszinagy teherbírású alkalmazások(gyakran több mint 50 tonna).

Szélesebb tartomány és nagyobb emelési magasság

A dupla tartók támogathatjákhosszabb ideigés biztosítMagasabb emelési magasságok, nagyobb rugalmasságot kínál a nagy vagy magas tárgyak kezeléséhez.

Mobilitás

A mobil portál szerkezet (síneken vagy gumi kerekeken) lehetővé teszi a daru számáramozogj egy munkahelyen, javítják a rugalmasságot ésA rögzített általános támogató struktúrák szükségességének kiküszöbölése.

Szerkezeti stabilitás

A kettős gerenda -konfiguráció jobb biztosítjaterhelés-elosztás, csökkenti az alkatrészek stresszét és az összességében növekszikműködési stabilitás.

Sokoldalú alkalmazások

AlkalmasBeltéri és kültéri használatolyan iparágakban, mint az építés, a hajógyártás, az acélgyártás, a logisztika és a gyártás.

A tér hatékony felhasználása

Ellentétben a felső darukkal, amelyeknek a támogatáshoz építési struktúrát igényelnek, a portáldaruk működhetnekNyitott udvarok vagy részben épített szerkezetek alatt.

Testreszabható formatervezés

Testreszabhatókonkrét működési igények, beleértve a különféle span hosszúságokat, az emelési kapacitást, az ellenőrzési lehetőségeket és a környezetvédelmet.

Alacsonyabb telepítési költségek

Mivel ez nem igényel építési módosításokat vagy olyan kiterjedt támogató szerkezeteket, mint a híddaruk, a telepítés azgyorsabb és költséghatékonyabb, különösen a kültéri környezetben.

Jobb biztonság

Felszereltfejlett biztonsági funkciókmint például az ütközésgátló rendszerek, a limit kapcsolók, a túlterhelés védelme és a vészhelyzeti stop funkciók.

Kettős kocsi lehetőség

A dupla gerendák lehetővé teszik atöbb kocsiAz egyidejű emelő vagy tandem műveletekhez a termelékenység és a biztonság javítása a hosszú vagy kínos terheléskezelés során.





A mobil dupla girder -portáldaruk alkalmazásai

A mobil dupla girder -portáldarakat széles körben használják az iparágakban, aholNehéz emelés, széles átfogó és a mozgás rugalmasságanélkülözhetetlenek. Az alábbiakban bemutatjuk a közös alkalmazási területeket:

---

1. Építési helyszínek

Acélgerendák emelő és mozgó, előregyártott beton elemek, állványok és gépek.

Ideális nagy infrastrukturális projektekhez, példáulhidak, alagutak és autópályák.

Alkalmasideiglenes munkazónákAhol a rögzített daruszerkezet nem praktikus.

---

2. Hajógyárak és kikötők

KezelésNagy hajó alkatrészek, motorok, acéllemezek és tartályok.

FelhasználvaHajó szerelvény, javítás és rakomány be- és kirakodása.

Ellenáll a keménynektengeri környezetHa időjárásálló tulajdonságokkal van felszerelve.

---

3.

MozgóNehéz szerszámok, meghalás, formák és gyártott alkatrészekA gyártási vonalakon keresztül.

FelhasználtAcélgyárak, gépgyártó üzemek és nehéz berendezések összeszerelő vonalai.

---

4. Raktárak és udvarok

Ideálisteherautók vagy vasúti kocsik be- és kirakodásanehéz anyagokkal.

Gyakran használnakAcélkészletek, csőállomások és gyártási tárolási területek.

---

5. Vasúti és metróprojektek

Emelés és helymeghatározásvasúti pályák, előre feszített betonlapok vagy alagút bélési szegmensek.

A mobil kialakítás lehetővé teszi a használatotMunkahelyek megváltoztatása.

---

6. Szélteljesítmény és megújuló energia helyszínek

Az összeszereléshez és a helymeghatározáshoz használjákszélturbina alkatrészek(pl. Nacelles, tornyok, pengék).

A mobil művelet támogatjatávoli webhely mobilitás.

---

7. Repülési és védelem

Szállításrepülőgép -alkatrészek vagy nagy szerelvényekhangárokban vagy gyártó létesítményekben.

Támogatásprecíziós emelés és igazításérzékeny berendezések száma.

---

8. Bányászat és nehéz berendezések karbantartása

Emelésnagy bányászati ​​berendezésjavításhoz vagy karbantartáshoz.

HasznosTávoli és robusztus terepahol a felső daruk nem telepíthetők.

---

Miért részesül előnyben ezekben az alkalmazásokban:

Mobilitáscsökkenti a rögzített infrastruktúra szükségességét.

Magas emelő képességTámogatja a nehéz és túlméretes terheléseket.

Kültéri tartósságEngedélyezi a működést nyitott és durva környezetben.

Testreszabható konfigurációkmegfelel a különböző iparág-specifikus igényeknek.





1. Tervezés és tervezés

Részletes tervezés: Készítsen részletes műszaki rajzokat és specifikációkat, beleértve a főtervet, az emelőt, a kocsit, a kocsikat és más alkatrészeket.

Szimuláció és modellezés: A Crane teljesítményének modellezéséhez használja a számítógépes tervezés (CAD) és a szimulációs eszközöket, és optimalizálja annak kialakítását.

2. Anyagválasztás

Anyag-előírások: Válasszon kiváló minőségű anyagokat, amelyek megfelelnek az erő, a tartósság és a hőállóság követelményeinek. Általános anyagok közé tartozik a nagy szilárdságú acél, ötvözetek és speciális bevonatok.

Beszerzés: A jóváhagyott beszállítók forrásanyagjai, biztosítva, hogy megfeleljenek a szükséges minőségi és tanúsítási szabványoknak.

3. Komponens gyártása

Vágás és formázás: A nyersanyagok vágása és alakítása a szükséges alkatrészekbe, például gerendákba, oszlopokba és zárójelbe. Ez magában foglalhatja azokat a folyamatokat, mint például a plazmavágás, a lézervágás és a megmunkálás. Welding és összeszerelés: hegesztési alkatrészek a daru szerkezeti elemeinek kialakításához. Ez magában foglalja a főterga, a végkocsik és más terhelést hordozó alkatrészek hegesztését.

4.

Al-összeállítás: Összeállítsa az egyes alkatrészeket, például az emelő rendszert, a kocsi és a kocsikat. Ez magában foglalja az alkatrészek összeillesztését és a megfelelő igazítás biztosítását. MAIN AZ ÖSSZEFOGLALÁS: Kombinálja az alegységeket a teljes daru szerkezetének felépítéséhez. Ez magában foglalja az emelő és a kocsi felszerelését a főkerékre, a végkocsik rögzítését és a vezérlőrendszerek telepítését.

5. A rendszerek integrációja

Elektromos rendszerek: Szerelje be az elektromos alkatrészeket, beleértve a motorokat, a vezérlőpaneleket, a vezetékeket és az érzékelőket. Győződjön meg arról, hogy a daru elektromos rendszerei megfelelően integrálódnak és tesztelnek.

Vezérlő rendszerek: Vezérlő rendszerek, például programozható logikai vezérlők (PLC), távirányító és biztonsági eszközök végrehajtása és konfigurálása. Ellenőrizze, hogy a vezérlőrendszerek megfelelően működnek -e és kalibrálódnak -e.

6. Tesztelés és minőségbiztosítás

Operációs előtti tesztelés: Végezzen el műtét előtti teszteket a daru funkcionalitásának ellenőrzésére, ideértve a terhelésvizsgálatot, az emelési és utazási mechanizmusok működési tesztelését, valamint a vezérlő rendszer ellenőrzését.

Biztonsági tesztelés: Ellenőrizze, hogy a biztonsági funkciók, például a határkapcsolók, a riasztások és a vészmegállások helyesen működnek -e, és megfelelnek -e a biztonsági előírásoknak.

Ellenőrzés: Végezze el a daru szerkezetének és alkatrészeinek részletes ellenőrzését a tervezési előírások és a minőségi előírások betartásának biztosítása érdekében.

7. Végső beállítások és kalibrálás

Finomhangolás: Végezzen el minden szükséges kiigazítást a daru teljesítményének optimalizálása és a zökkenőmentes működés biztosítása érdekében. Ez magában foglalhatja a kalibráló érzékelőket, a vezérlők beállítását és az emelő rendszer finomhangolását.

Dokumentáció: Készítse el és vizsgálja felül a dokumentációt, beleértve a működési kézikönyveket, a karbantartási útmutatókat és a biztonsági utasításokat.

8. Szállítás és telepítés

Szállítás: Rendezze el a daru szállítását a telepítési helyre, biztosítva annak kezelését és biztonságos szállítását a sérülések elkerülése érdekében.

Telepítés: A daru telepítésének felügyelete az ügyfél létesítményében, beleértve az összeszerelést, az igazítást, valamint az energiaforrásokhoz és a vezérlőrendszerekhez való csatlakozást.

Képzés: Biztosítson képzést az üzemeltetők és a karbantartó személyzet számára annak biztosítása érdekében, hogy ismerik -e a Crane működési és biztonsági eljárásait.

9. üzembe helyezés és átadás

Üzemezés: Végezzen végleges üzembe helyezési teszteket annak ellenőrzésére, hogy a daru valós körülmények között helyesen működik-e, és megfelel-e a teljesítmény-előírásoknak.

Átadás: Hivatalosan adja át a darut az ügyfélnek, megadva az összes szükséges dokumentációt, ideértve a megfelelési igazolásokat, a jótállási információkat és a karbantartási ütemterveket.







Anyagi ellenőrzés

Minőségi ellenőrzés: A vásárolt alapanyagok szigorú minőségi ellenőrzést végeznek annak biztosítása érdekében, hogy megfeleljenek a tervezési követelményeknek és a nemzeti előírásoknak.

Anyagtárolás: A minősített anyagokat osztályozás szerint tárolják a korrózió vagy károsodás megakadályozása érdekében.

Vágás és kialakítás

Acélvágás: Használjon plazmavágást, lézervágást vagy lángvágást és egyéb technológiákat az acél vágásához a tervezési rajz méretének megfelelően.

Feldolgozás kialakítása: Az acéllemezt hajlítás, gördülés, hegesztés és egyéb folyamatok készítésével alakítsák ki a főtáblázat, a végsugár és más szerkezeti alkatrészek előállításához.

Hegesztés

Alkatrészek hegesztése: A vágott és kialakított acél alkatrészeket a főszerkezetekbe hegesztik, mint például a főterem, a végsugár és a kocsi. A hegesztési folyamatot szigorúan ellenőrizni kell a szerkezeti szilárdság és a hegesztés minőségének biztosítása érdekében.

Hegesztési ellenőrzés: Használjon nem roncsolás nélküli tesztelési technológiát (például ultrahangos tesztelés, radiográfiai tesztelés) a hegesztések ellenőrzésére, hogy ne legyen repedés vagy más hiba.

Megmunkálás

Precíziós megmunkálás: A precíziós megmunkálást a daru kulcsfontosságú elemein végezzük, például kerékkészleteket, csapágy üléseket, szíjtárcsákat stb.

Az egész gép összeszerelése

Közgyűlés: Az előzetes összeállítás alapján a daru teljes összeszerelését végezzük, beleértve a főterga, a végsugár, az emelő mechanizmus, a gyalogos mechanizmus stb. Végső telepítését is.

Üzembe helyezés és tesztelés

Dinamikus körülmények között megvizsgálják a daru működési teljesítményét, ideértve az emelés, a gyaloglás, a kormányzás és más funkciók tesztelését. Az összeszerelt híddaru teljes méretét ellenőrzik, hogy megbizonyosodjon arról, hogy minden dimenzió megfelel -e a tervezési követelményeknek.

Permetezés és korrózióellenes kezelés

Felszíni kezelés A rozsda eltávolítása: A rozsda eltávolítása a daru felületén, a gyakori módszerek közé tartozik a homokfúvás, a pácolás stb. Primer permetezés: permetezzen be korróziógátló primer a kezelt felületen, hogy megakadályozzák a fém oxidációt és a korróziót. Színes permetezés színes permetezés: permetezzen a fedőrétegnek az ügyfelek igényei szerint vagy az ipari előírások szerint, hogy a daru védő és dekoratív hatást gyakoroljon. Jelölés: A permetezés után jelölje meg a daru azonosítási adatait a specifikációknak megfelelően, például modell, névleges terhelés stb.

Gyár és telepítés

Csomagolás és szállítás

Csomagolásvédelem: Védjen a daru kulcsfontosságú elemeit, hogy megakadályozzák a károsodást a szállítás során. Szállítási elrendezés: A berendezés mérete és szállítási feltételei szerint válasszon egy megfelelő szállítási módszert a daru szállításához az ügyfél helyére.

Elfogadás és kézbesítés

Ügyfél elfogadása

A helyszíni elfogadás: Az ügyfél a daru helyszíni elfogadását végzi a szerződéskövetelmények és a műszaki előírások szerint a berendezés teljesítményének és minőségének ellenőrzésére.

Problémamegektálás: Ha bármilyen probléma merül fel, a gyártónak időben ki kell javítania őket, hogy biztosítsa, hogy a berendezés teljes mértékben megfelel -e az ügyfél igényeinek. Szállítási és használati üzemeltetési képzés: A gyártó általában kiképzi az ügyfél üzemeltetőit annak biztosítása érdekében, hogy a darut megfelelően és biztonságosan működtessék.

Népszerű tags: Mobil dupla girder -portáldaru, Kína mobil dupla girder -portál daru gyártók, beszállítók, gyár
