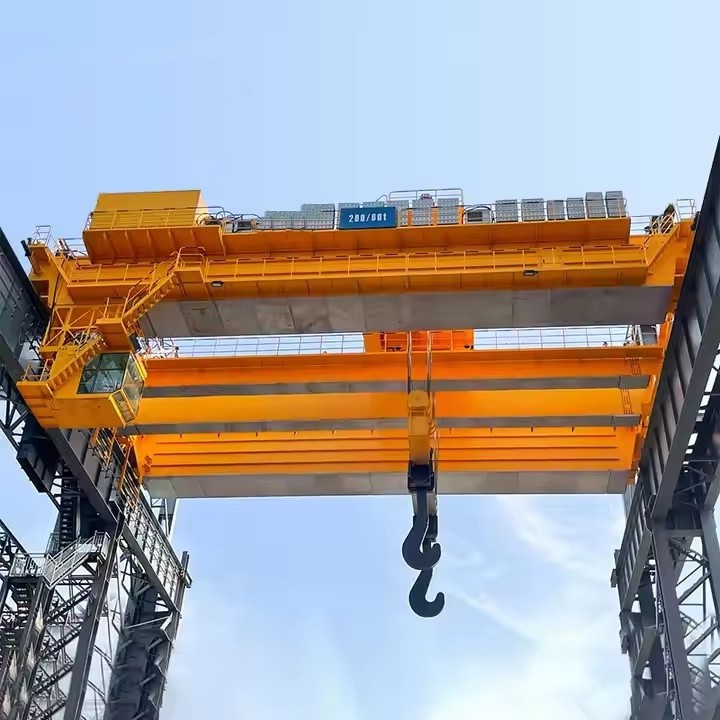

Qd dupla tartó fölött daru

Kiválasztási szempontok

Betöltési kapacitás és span- Illessze össze a legnehezebb terheléseket és a munkaterület méretét.

Szolgálati ciklus- Válasszon közöttA3 (közepes szolgálat), A4 (nagyteljesítményű) vagy A5 (súlyos szolgálat).

Környezet- Fontolja meg a hőt, a port vagy a korrozív körülményeket.

Tápegység-Általában a 3- fázis AC, de a lehetőségek közé tartozik a robbanásbiztos vagy az akkumulátorral működő.

Összehasonlítás: QD dupla tartó vs. egyetlen tartó

Alkatrészek: csapágy, sebességváltó, motor, szivattyú

Származási hely: Henan, Kína

Garancia: 1 év

Súly (kg): 2000 kg

Videó kimenő ellenőrzés: feltéve, hogy

A gépek tesztjelentése: feltéve, hogy

Tervezés: dupla gerenda

Hatékonyság: nagy hatékonyság

Működési sebesség: Nagy sebességű működés

Stabilitás: Swing Antis Function

Szín: Opcionális

Teljesítményforrás: 110V\/220V\/230V\/380V\/440V, testreszabott

Span: 7. 5-31. 5m

Itt található a kulcsfontosságú elemek részletes bontása a QD (minőségi vám) kettős tartó fölötti daruban, funkcióikkal és technikai megfontolásaikkal együtt:

1. Hídszerkezet (fő rakománytisztító keret)
Dupla tartók

Két nagy teherbírású acéldoboz vagy rácsos gerenda, amely párhuzamosan fut.

A nagy kapacitások kezelésére tervezték (általában 5 - 550+ tonna).

Végreutazók (végkocsik)

Kerekes szerelvények a gerendák mindkét végén a hosszirányú mozgáshoz.

Tartalmazza a meghajtómotorokat, a kerekeket és a puffereket (lengéscsillapítók).

2.
Elektromos emelő (vagy hidraulika)

Sebességváltó-vezérelt motor drótkötél-dob vagy láncmechanizmussal.

Általános típusok: LH (európai) vagy GH (amerikai) emelő.

Kocsi keret

Vízszintesen mozog a gerendák mentén motoros kerekeken keresztül.

Útmutatókkal felszerelve a ferde elkerülése érdekében.

3. kifutópálya rendszer
Kifutópálya -gerendák

Acél I-gerendák vagy dobozrészek építési oszlopokra vagy szabadon álló tartókra szereltek.

Vasúti pályák

Általában a QU80\/QU100 sínek (nehéz terhelésekhez) vagy négyzet alakú sínek a könnyebb szolgálathoz.

Daru pufferek

Gumi vagy hidraulikus lökhárítók a kifutópálya végén, hogy elnyeljék az ütést.

4. Drive & Motion System
Hídhajtás

Kettős motoros rendszer (végső teherautónként) a szinkronizált mozgáshoz.

Tartalmazhatja a frekvencia -szabályozást a sima gyorsulás\/lassulás érdekében.

Kocsi meghajtó

Motoros kerekek a keresztirányú mozgáshoz a gerendák között.

5. Elektromos és vezérlőrendszer
Tápegység

Festoon System (kábel -tekercsek) vagy karmesterrudak (busszalagok) az elektromosság szállításához.

Ellenőrzési lehetőségek

Függő vezérlés (függő nyomó-button állomás).

Rádió távirányító (akár 100 m -es tartományig).

Operátor kabin (nagy darukhoz).

Változó frekvencia meghajtó (VFD)

Biztosítja a pontos sebességszabályozást és csökkenti a mechanikai feszültséget.

.

6. Biztonsági alkatrészek
Túlterhelés korlátozó

Elektronikus érzékelő a névleges kapacitás túllépésének megakadályozására.

Határkapcsolók

Automatikus levágások az emelőhöz (fel\/le) és a kocsi\/híd utazáshoz.

Ütközésgátló rendszer

Lézer- vagy RFID érzékelők multi-kalkán környezetekhez.

Vészhelyzet (e-stop)

Azonnal csökkenti a hatalmat a veszélyes helyzetekben.

7. Opcionális kiegészítők
Daru mérlegek - integrált mérlegrendszerek.

Robbanásbiztosítás-veszélyes területek (pl. Vegyi növények).

Mágneses vagy vákuumemelő - acéllemezek vagy törékeny terhelések kezelésére.

Automatizálás-PLC-alapú automatizálás az intelligens gyárakkal való integrációhoz.

VÁZLAT

Fő műszaki

A QD dupla tartó felső részének kulcsfontosságú előnyei

① Nagy terhelési képesség és stabilitás

Emelő képesség: Általában5 - 550+ tonna, ideálissá teszik őket a nehéz iparágak számára.

Kettős bejáratú kialakítás: Superior biztosítjaszerkezeti szilárdságésterhelés-elosztásösszehasonlítva az egyszemélyes darukkal.

② hosszabb span és nagyobb horogmagasság

Szélesebb lefedettség: Tágullegfeljebb 35 m+, alkalmas nagy műhelyekhez és raktárakhoz.

Magasabb emelkedés: Több függőleges teret biztosít a magas terhelések egymásra rakására vagy kezelésére.

③ Precision & Control

Zökkenőmentes működés: FelszereltVáltozó frekvenciameghajtások (VFD)Ellenőrzött gyorsulás\/lassuláshoz.

Több vezérlési lehetőség:

Medálvezérlés(Kézi művelet)

Rádió távirányító(vezeték nélküli, legfeljebb 100 m -es tartomány)

Üzemeltetői kabin(nagy darukhoz)

④ Tartósság és alacsony karbantartás

Nagy teherbírású építés:kiváló minőségű acélkorrózióálló bevonatokkal.

Hosszú élettartam: 20 - 30+ ÉvekMegfelelő karbantartással.

⑤ Biztonsági jellemzők

Túlterhelésvédelem- Megakadályozza a kapacitáson túli emelést.

Határkapcsolók- Automatikus levágások az emelő és a kocsi mozgásához.

Ütközésgátló rendszerek-Megakadályozza a baleseteket a multi-krád környezetben.

⑥ Testreszabási lehetőségek

Robbanásálló- Veszélyes környezetekhez (pl. Olaj és gáz, vegyi növények).

Magas hőmérsékleti ellenállás- Foundies és acélgyárak számára.

Automatizálási integráció- Kompatibilis aPLC és ipar 4. 0rendszerek.

A QD dupla tartó fölött lévő daruk általános alkalmazásai

① Acél- és fémipar

Acél tekercsek, lemezek és öntvények kezelése.

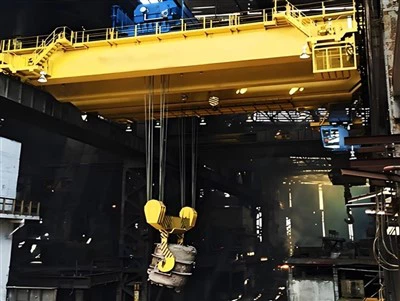

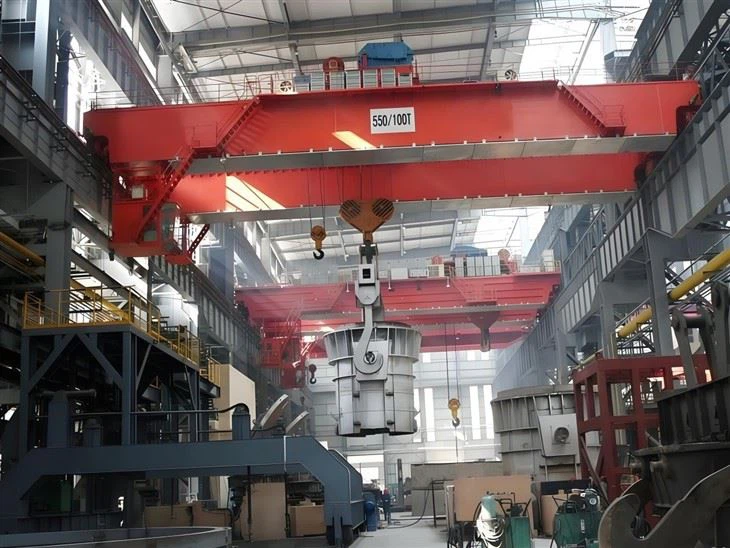

Kadló daruk az olvadt fémszállításhoz.

② Erőművek és nehéz gépek

Turbinák, generátorok és transzformátorok emelése.

Nagy ipari berendezések karbantartása.

③ Shipbuilding & Ports

Hajó szakaszok, konténerek és nehéz rakományok mozgatása.

Dockyard anyagkezelés.

④ Autóipari és repülőgépipar

Az autó alvázának és a repülőgép alkatrészeinek összeszerelő vonalának emelése.

A nehéz alkatrészek precíziós elhelyezése.

⑤ Raktározás és logisztika

Nehéz raklapok és tárolóedények kezelése.

Nagy terhek egymásra rakása a magas öblítő raktárakba.

⑥ Építés és infrastruktúra

Az előállított betonszegmensek emelése.

Híd- és alagútépítési támogatás.

1. Tervezés és tervezés
Ügyféligény -elemzés
Betöltési kapacitás, span, emelési magasság, munkásosztály, környezet stb.
Mechanikus és elektromos kialakítás
3D modellezés CAD\/CAE szoftverrel
Szerkezeti elemzés, FEM számítás és elrendezés optimalizálása
Alkatrészválasztás
Motorok, sebességváltó, emelőegységek, fékek, elektromos alkatrészek a megbízható márkákból
2.
Kiváló minőségű anyagok, mint például a Q235B \/ Q345B acél a fő tartó gyártásához
Tanúsított és nyomon követhető anyagok a biztonsági kritikus alkatrészekhez
A bejövő anyagok ellenőrzése és tesztelése (kémiai és mechanikai tulajdonságok)
3. Acélszerkezet gyártása
Vágás: CNC láng\/plazmavágó gépek nagy pontosság érdekében
Beveling és fúrás: él előkészítés és ízületi fúrás
Hegesztés: CO₂\/MIG\/maghegesztés a fő gerendákhoz, végkocsikhoz, kocsikhoz
A hegesztéseket ultrahangos vagy mágneses részecske -ellenőrzéssel tesztelik
Egyenesítés: hidraulikus sajtó a deformáció eltávolításához
Összeszerelés: tartó szerelvény szigorú geometriai dimenzióvezérléssel
4. Felületkezelés
Robbantás az SA2.5 szabványra a rozsda eltávolításához
Epoxi vagy poliuretán festmény
Primer + Intermediate + Finish Coats (jellemzően 80–120 μm teljes vastagság)
Opcionális: cinkben gazdag vagy korrózióálló bevonatok tengeri vagy kültéri használatra
5. megmunkálás és összeszerelés
Kerekek, tengelyek, dobok és szíjtárcsacsoportok megmunkálása a szoros toleranciákhoz
A:
Daru kerekek, végkocsik és tengelykapcsoló rendszerek
Kocsi keret emelési mechanizmussal
Motor, sebességváltó, dob, horog és kötélvezető
6. Elektromos rendszer telepítése
Elektromos szekrény szerelvény Siemens\/Schneider\/ABB alkatrészekkel
Telepítés:
Korlátváltók, túlterhelésvédők, ütközésgátló érzékelők
Kábelek, festékrendszerek és vezeték nélküli távoli rendszerek
Motorok VFD -kkel a sima sebességszabályozáshoz (opcionális)
7. Ellenőrzés és tesztelés
Dimenziós ellenőrzés: Az összeszerelés pontosságának biztosítása
Terhelés nélküli tesztelés: kocsi utazás, daru utazás, emelési funkció
Terhelésvizsgálat (általában 1,1–1,25 × névleges kapacitás):
Statikus és dinamikus tesztek nemzeti vagy CE szabványok szerint
Elektromos tesztelés: szigetelési ellenállás, vezérlő logika, vészmegállás
Biztonsági eszköz tesztje: Korlátváltások, riasztások, fékek és reteszelések
8. Csomagolás és kézbesítés
A szállítási fő alkatrészek szétszerelése (szükség szerint)
Vízálló csomagolás, korrózióellenes védelem és acélkeret-csomagolás
Egyéni csomagolás a tengerentúli szállításhoz (konténer vagy ömlesztett rakomány)
9. Dokumentáció és átadás
Tartalmazza:
Felhasználói kézikönyv
Minőségi igazolás
Terhelési tesztjelentés
Elektromos kábelezési rajz
Karbantartási ütemterv
Opcionális: A helyszíni telepítési felügyelet, üzembe helyezés és üzemeltetői képzés

Workshop nézet:

A vállalat intelligens berendezéskezelő platformot telepített, és 310 készletet (készleteket) telepített a robotok kezelési és hegesztési és hegesztési készleteivel. A terv befejezése után több mint 500 készlet (készlet) lesz, és a berendezések hálózati aránya eléri a 95%-ot. 32 hegesztési vonalat használtak, 50 -et terveznek telepíteni, és a teljes termékcsalád automatizálási aránya elérte a 85%-ot.
