50t dupla tartó fölött daru





Egy 50 tól kettős gerenda fölött lévő daru egy nagy teherbírású, nagy terhelési kapacitást, pontosságot és tartósságot igénylő ipari alkalmazásokhoz tervezett. Az alábbiakban bemutatjuk annak legfontosabb jellemzőit, összetevőit és tipikus alkalmazásait:

Főbb jellemzők:
Kapacitás: 50 tonna (testreszabható magasabb terhelésekre).

Kettős gerenda kialakítása: Két fő gerenda fokozott szilárdságot és stabilitást biztosít az egyszemélyes darukhoz képest.

Span: Állítható (általában 10–35 méter, a műhely követelményeitől függően).

Emelési magasság: testreszabható (általában 6–30 méter).

Szolgáltatási osztály: A5 (mérsékelt) A6 -ig (nagy teherbírású) az igényes környezetben gyakori felhasználás céljából.

Vezérlési lehetőségek: medálvezérlés, rádió távirányító vagy kabin által üzemeltetett.

Biztonsági jellemzők: Túlterhelés védelme, korlátozó kapcsolók, vészhelyzet és ütésgátló rendszerek.





Összehasonlítás: QD dupla tartó vs. egyetlen tartó

Jellemző	Dupla tartó	Egyrészes
Kapacitás	5 - 550+ tonna	1–20 tonna
Tartósság	Legfeljebb 35 m+	Akár 15 méterre
Horogmagasság	Magasabb	Alacsonyabb
Költség	Magasabb kezdeti költségek	Gazdaságosabb
Tartósság	Nagy teherbírású	Könnyű és közepes szolgálat



Alkatrészek: csapágy, sebességváltó, motor, szivattyú

Származási hely: Henan, Kína

Garancia: 1 év

Súly (kg): 2000 kg

Videó kimenő ellenőrzés: feltéve, hogy

A gépek tesztjelentése: feltéve, hogy

Tervezés: dupla gerenda

Hatékonyság: nagy hatékonyság

Működési sebesség: Nagy sebességű működés

Stabilitás: Swing Antis Function

Szín: Opcionális

Teljesítményforrás: 110V\/220V\/230V\/380V\/440V, testreszabott

Span: 7. 5-31. 5m







Az 50toni kettős gerenda fölötti daru egy nagy teherbírású emelő rendszer, amelyet ipari környezetben használnak, például acélnövények, hajógyárak és nagy gyártóberendezések. Itt vannak a legfontosabb elemei:

1. Hídszerkezet
Fő gerendák (2 nos.)-Az elsődleges terhelés-hordozó gerendák (doboz vagy rács típus), amely a daru teljes terhelését támogatja.

Végreutazók (2 nos) - acélkeretek kerekekkel, amelyek lehetővé teszik a daru, hogy a kifutópálya mentén mozoghassanak.

Kereszterendák - oldalirányú stabilitást biztosítson a gerendák között.

2. Emelési mechanizmus
Emelelő motor - az emelési műveletet (általában AC vagy DC) hajtja végre.

Huzalkötél és dob - A terhelés felemelése és csökkentése (magában foglalhatja több esést 50t kapacitással).

Hook blokk-Nagy teherbírású horog a szíjtárcsa rendszerrel.

Fékrendszer - biztosítja a biztonságos terhelésvezérlést (tárcsa vagy dobfék).

3. Kocsi mechanizmus
Kocsi keret - vízszintesen mozog a híd gerendák mentén.

A kocsi motorja és meghajtója-megkönnyíti a keresztirányú mozgást.

Kerekek és vasút - irányítja a kocsi mozgását.



4.
Kerekek (4 vagy több) - Futtasson a daru kifutópálya síneken.

Pufferek \/ lökhárítók - A hatást az utazási határokon elnyeli.

Futópálya gerendák - Támogassa a daru mozgását (oszlopokra vagy épületszerkezetre szerelve).

5. Elektromos rendszer
Vezérlőpult \/ kabin \/ medál - operátor interfész (rádióvezérlő vagy kabinvezérlés).

Festoon \/ karmesterrudak - Teljesítmény és jelátvitel.

Korlátváltók-megakadályozzák az emelő és a kocsi túlutazását.








6. Biztonsági alkatrészek
A túlterhelés korlátozója - megakadályozza az emelkedést az 50T kapacitáson túl.

Sürgősségi megállás (e-stop)-Azonnal csökkenti az energiát vészhelyzetekben.

Gyakorlások elleni rendszer-a többkácsi beállításokhoz használják.

Anemométer (ha szabadban) - Figyelemmel kíséri a szélsebességet a biztonságos működés érdekében.





.

7. További funkciók (opcionális)
Crane mérleg skála - integrált terhelésmérés.

Változó frekvenciatörők (VFDS) - Sima gyorsulás\/lassulás.

Mágneses vagy megragadó mellékletek - speciális emeléshez.





Az 50T kettős gerenda fölötti darut több biztonsági elemmel tervezték, hogy biztosítsák a biztonságos és megbízható működést, amely megfelel az európai szabványoknak (EN 13001, EN 14492, FEM és mások). Az alábbiakban bemutatjuk a legfontosabb biztonsági összetevőket:



1. Betöltse a korlátozó eszközöket
Túlterhelés -határkapcsoló - megakadályozza a daru működését, ha a terhelés meghaladja a névleges kapacitást.

Terheléscellás \/ mérlegelő rendszer-A terhelést valós időben figyeli a túlterhelés megakadályozása érdekében.

2.
FELSZERELÉSI HATÓSÁGOK\/alsó határkapcsoló - Leállítja az emelőt, amikor a horog eléri a maximális vagy minimális biztonságos magasságot.

A kocsi és a híd utazási határkapcsolói-megakadályozzák a daru túllépését a kifutópálya végén.

3. vészhelyzet (e-stop)
Push-button vészhelyzet-a medálvezérlésre vagy a kabinba telepítve a vészhelyzetek azonnali leállításához.

4. ütésellenes rendszer
Lézer\/ultrahangos érzékelők-akadályokat vagy más darukat észlelnek az ütközések megelőzése érdekében (a multi-kráni rendszerekben).

RFID\/zónázási rendszerek - Biztosítja a biztonságos működő zónákat az automatizált környezetben.

5. fékrendszerek
Hibar biztonságos fékek (mechanikus és elektromágneses)-automatikusan bekapcsolódnak az áramellátás esetén.

HASZER tartófék - megakadályozza a terhelés nem kívánt csökkenését.

6. Elektromos biztonsági alkatrészek
Az alulfeszültség védelme - megakadályozza a váratlan újraindulást az áramkimaradás után.

Fázisszekvencia és energiaveszteség védelme - biztosítja a megfelelő tápegység fázist.

Rövidzárlati és túláram-védelem-megszakítók és relék az elektromos biztonság érdekében.

7. Mechanikai biztonsági jellemzők
Puffer és lökhárító eszközök - elnyeli az ütést az utazás végén.

Vasúti bilincsek \/ rögzítőeszközök - rögzíti a darut, ha nem használatban van (kültéri darukhoz).

8. A kezelő biztonsági funkciói
Biztonsági reteszekkel ellátott kabin - biztosítja a biztonságos belépést\/kilépést és a működést.

A medálvezérlés zárt gombokkal - megakadályozza a véletlen aktiválást.

Csúszás nélküli sétányok és védőkorlátok-a biztonságos karbantartáshoz.

9. Megfigyelés és riasztások
Figyelem a kürt és a jeladó lámpái - figyelmezteti a személyzetet a daru mozgás előtt.

Crane Monitoring System (CMS) - nyomon követi a teljesítményt és felismeri a hibákat.

10. Redundancia a kritikus rendszerekben
Kettős fékrendszer - tartalékfékek az emelő mechanizmusokhoz.

Másodlagos kötélmegőrző - meghibásodás esetén megakadályozza a kötél csúszását.





VÁZLAT

Fő műszaki







Az 50toni kettős gerenda felső daru egy nagy teljesítményű emelő megoldás, amelyet ipari alkalmazásokhoz terveztek, amelyek nagy kapacitást, pontosságot és tartósságot igényelnek. Itt vannak a legfontosabb előnyei:

1. Nagy terhelési kapacitás (50 tonna és azon túl)
Úgy tervezték, hogy hatékonyan kezelje a nehéz terheléseket (legalább 50 tonna), így ideális az acélüzemek, öntödik, hajógyárak és nehéz gépek számára.

Szükség esetén még magasabb kapacitásokra testreszabható.

2. Fokozott stabilitás és tartósság
A dupla tartó kialakítása kiváló szilárdságot és merevséget biztosít az egy tartó darukhoz képest.

Jobb terheléseloszlás, csökkentve a daru szerkezetének stresszét.

Kiváló minőségű acélból épült a hosszú távú megbízhatóság érdekében durva környezetben.

3. Nagyobb horogmagasság és emelési tartomány
A dupla tartógép kialakítása lehetővé teszi a nagyobb horogmagasságot, maximalizálva a függőleges munkaterületet.

Ideális a mély emelést igénylő alkalmazásokhoz (pl. Foundies vagy nagy gyártási üzletekben).

4. Fejlett vezérlés és precíziós kezelés
Változó frekvenciameghajtásokkal (VFD) van felszerelve a sima gyorsuláshoz\/lassuláshoz, minimalizálva a terhelési lengést.

Precíziós pozicionálás finom vagy nagy értékű terhelésekhez.

A távirányító és automatizálás lehetőségei a biztonságosabb és hatékonyabb műveletekhez.

5. testreszabható funkciók
Több emelési mechanizmus (egy\/kettős emelő).

Speciális horgok, megragadások vagy mágnesek különböző anyagokhoz (acél, hulladék, tartályok).

Robbanásbiztos, hőálló vagy korrózióálló variánsok szélsőséges körülmények között.

6. Csökkent karbantartás és hosszú élettartam
A robusztus konstrukció csökkenti a kopást.

Lezárt csapágyak és kiváló minőségű alkatrészek minimalizálják az állásidőt.

Könnyű hozzáférés az ellenőrzéshez és a karbantartáshoz.

7. Biztonsági jellemzők
Túlterhelésvédelem a véletlen túlterhelés megelőzése érdekében.

Limit kapcsolók és vészhelyzet megállás a biztonságos működéshez.

Ütközésgátló rendszerek (több darukhoz ugyanabban az öbölben).

8. Költséghatékony a nehéz iparágak számára
Magasabb kezdeti költségek, mint az egy tartós daruk, de jobb megtérülést kínál a tartósság, a hatékonyság és a csökkentett leállás miatt.

Ideális alkalmazások:
Acél- és fémfeldolgozás

Hajógyártás és offshore iparágak

Erőművek és nehéz gépek

Nagyszabású építés és logisztika

Következtetés:
A 50- tonnás dupla tartó felső daru a nehéz emeléshez, az erősséghez, a pontossághoz és a megbízhatósághoz az igényes ipari környezetben való erőfeszítéshez. Nagy terhelési képessége, stabilitása és testreszabási lehetőségei miatt a nagy teherbírású alkalmazások legjobb választása.





Az 50toni kettős gerenda fölötti daru egy nagy teherbírású, nagy terhelési kapacitást, pontosságot és tartósságot igénylő ipari alkalmazásokhoz tervezett. Az alábbiakban bemutatjuk annak legfontosabb alkalmazásait, szolgáltatásait és előnyeit:

Alkalmazások:
Acél- és fémipar

Acél tekercsek, tányérok és nehéz formák kezelése.

A nyersanyagok berakodása\/kirakodása öntödikben.

Erőművek

Turbinák, generátorok és nehéz gépek emelése a karbantartás során.

Hajógyártás és kikötők

Nagy hajó alkatrészek és konténerek mozgatása.

Nehéz gépek gyártása

Nagy felszerelések, például prések, bányászati ​​gépek és hidraulikus rendszerek összeszerelése.

Autóipar

A nehéz járművek alkatrészeinek, sajtóinak és összeszerelővonalainak szállítása.

Építési és infrastruktúra

Az előregyártott betonszegmensek, a híd alkatrészek és a szerkezeti gerendák kezelése.

Bányászati ​​és cementnövények

Mozgó ömlesztett anyagok, zúzók és kemencék alkatrészek.

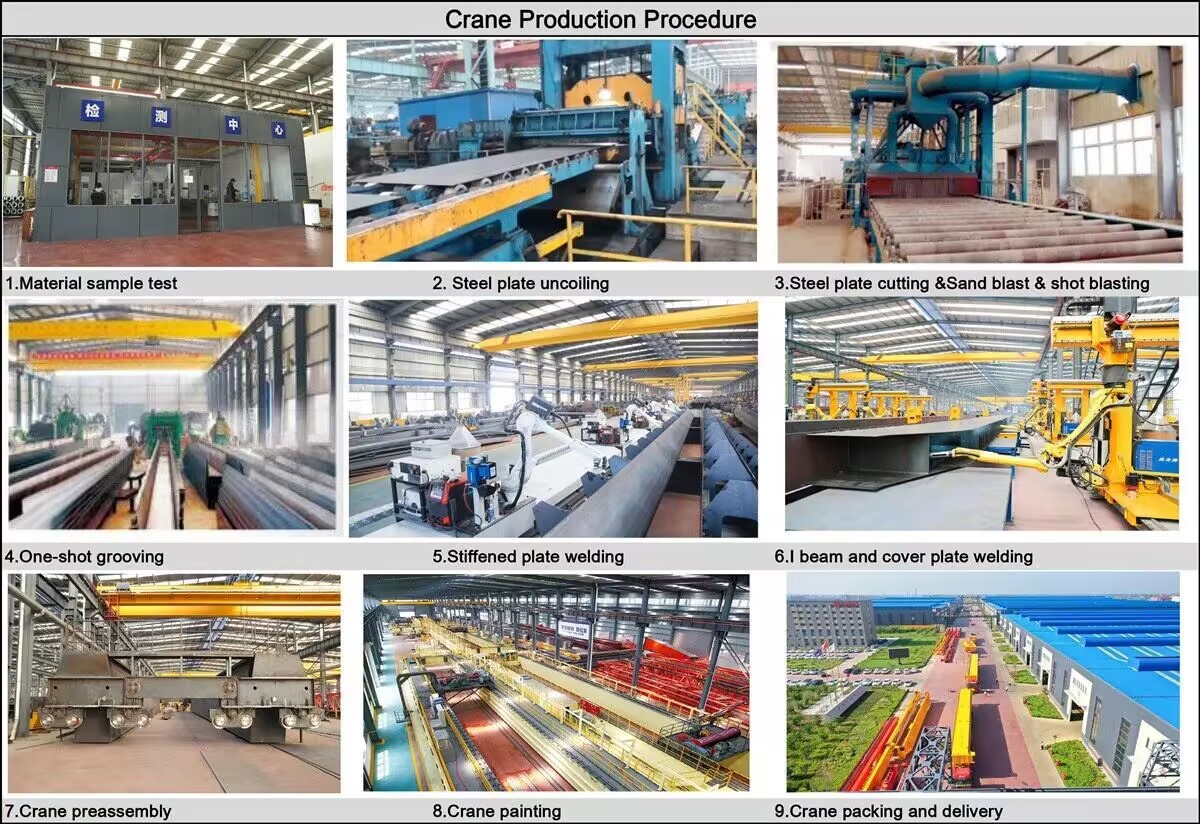

Az 50toni kettős gerenda felső daru előállítási eljárása számos kulcsfontosságú szakaszot foglal magában, a tervezéstől és az anyag beszerzésétől az összeszerelésig és a tesztelésig. Az alábbiakban bemutatjuk a gyártási folyamat részletes áttekintését:

1. Tervezés és tervezés
Vevői követelmények elemzése: Határozza meg az átfogó, az emelési magasság, a szolgálati osztály (FEM\/ISO) és az operatív környezetet.

CAD modellezés: Készítsen 3D -s mintákat a híd gerendákhoz, a kocsikhoz, az emelő és a kocsihoz.

Szerkezeti számítások: Ellenőrizze a terhelési kapacitást, az eltérési korlátokat és a szabványok betartását (ISO, DIN, FEM vagy CMAA).

Elektromos és vezérlő rendszer kialakítása: Tervezze meg a motor teljesítményét, a vezetékeket és a biztonsági funkciókat (határkapcsolók, túlterhelésvédelem).

2. Anyagbeszerzés
Főgerendák: Kiváló minőségű acéllemezek (Q235B\/Q345B) dobozos gerendákhoz vagy hengerelt szakaszokhoz.

A végkocsik: acélból hegesztett vagy csavarozott konstrukcióval gyártott acélból.

Hoist és kocsi: Beszerzési sebességváltók, motorok, drótkötelek, horgok és fékek beszerzése.

Elektromos alkatrészek: Motorok, vezérlőpanelek, festő rendszerek és érzékelők.

3. A kulcskomponensek gyártása
A. Double Girder gyártás
Vágás és hegesztés: Acéllemezek CNC plazma vágása, majd a kesztyűk mártott ívhegesztése (fűrész).

Precíziós megmunkálás: Fúrási lyukakat fúrni a csatlakozásokhoz és a kifutópályákhoz.

Felvételi robbantás és festés: A korrózióállóság felszíni kezelése (Primer + fedőréteg).

B. End kocsik
Hegesztett szerelvény: Kerék blokkok, pufferek és csatlakozási pontok gyártása.

Kerék beszerelése: Szerelje fel a kovácsolt acélkerekeket csapágyakkal.

C. Kocsi és emelő
Keretszerkezet: Készítsen kocsi keretet az 50T emelő támogatására.

High -integráció: Szerelje be a huzalkötél dobját, a motort, a sebességváltót és a horogblokkot.

4.
Híd szerelvény: Csatlakozzon két gerendához, végkocsikkal, nagy szilárdságú csavarok vagy hegesztés segítségével.

Kocsi rögzítése: Helyezze a kocsit a híd sínekre; Gondoskodjon a sima mozgásról.

Elektromos vezetékek: Szerelje be az áramellátást (Festoon vagy vezető bárok), a vezérlőpaneleket és a biztonsági eszközöket.

5. Tesztelés és minőség -ellenőrzés
Terhelésvizsgálat:

Terhelés nélküli teszt: Ellenőrizze a motort, a féket és a mozgási funkciókat.

Statikus terhelési teszt: A SWL (62,5T) 125% -a a szerkezeti integritás igazolására.

Dinamikus terhelési teszt: Az SWL (55T) 110% -a az operatív teljesítmény érdekében.

Biztonsági ellenőrzések: Ellenőrizze a határkapcsolókat, a vészmegállókat és a túlterhelés védelmét.

Tanúsítás: Kiadás tesztjelentések (ISO 9001 vagy helyi előírások).

6. szétszerelés és csomagolás
Szomorú a daru a szállításhoz (ha szükséges).

Védje az alkatrészeket ellenállásgátló bevonatokkal és erős csomagolással.

7. Telepítés és üzembe helyezés
Helyszíni szerelvény: Összeszerelje a gerendákat, szerelje be a kifutópálya gerendákat és igazítsa a síneket.

Végső tesztelés: Ellenőrizze a zökkenőmentes működést az ügyfél létesítményében.

Képzés: vonatüzemeltetők a kezelőszervekről és a karbantartásról.



Workshop nézet:

A vállalat intelligens berendezéskezelő platformot telepített, és 310 készletet (készleteket) telepített a robotok kezelési és hegesztési és hegesztési készleteivel. A terv befejezése után több mint 500 készlet (készlet) lesz, és a berendezések hálózati aránya eléri a 95%-ot. 32 hegesztési vonalat használtak, 50 -et terveznek telepíteni, és a teljes termékcsalád automatizálási aránya elérte a 85%-ot.
