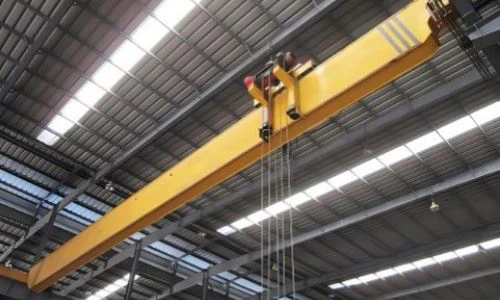

Egyetlen gerenda vadonatúj felső daru

Alapvető alkatrészek: sebességváltó, motor, fogaskerék

Származási hely: Henan, Kína

Garancia: 1 év

Súly (kg): 10000 kg

Videó kimenő ellenőrzés: feltéve, hogy

A gépek tesztjelentése: feltéve, hogy

EGYENES EGYSÉGEK: Egyetlen tétel

Egycsomag méret: 600x300x300 cm

Egyetlen bruttó súly: 200. 000 kg







1. HASZNÁLAT

Alak és anyag:

A főkerendát általában nagy szilárdságú acélból készítik, biztosítva, hogy elviselje a terhelést, és elviselje a nehéz tárgyak emelésének és mozgatásának feszültségét.

A főterem alakja változhat, de gyakran I-sugara, dobozos vagy rácsos kialakítás. A választás olyan tényezőktől függ, mint a daru emelési képessége, átmérője és környezeti feltételei.

I-BEAM: A leggyakrabban a fény- és közepes szolgáltatáshoz használják.

Box -gerenda: nagyobb merevséget és erőt kínál, amelyet gyakran használnak magasabb kapacitásokhoz vagy hosszabb ideig tartó darukhoz.

Rácsos gerenda: Egy bonyolultabb szerkezet, amely könnyű, mégis erős megoldást kínál a nagy darukhoz.



2.A rendszertisztító rendszer

Az emelő rendszerek típusai az egyszemélyes darukhoz
1) Elektromos drótkötél emelő rendszer

HOSIST TÍPUS: Ez a rendszer huzalkötőt használ egy dob körül, hogy emelje fel és csökkentse a nehéz terheléseket.

EMMIGÁLIS KAPCSOLAT: Általában nehezebb emelési feladatokhoz használják (legfeljebb 20 tonna).

Alkalmazások: alkalmas ipari környezetekre, ahol magas emelési kapacitásokra, pontos mozgásokra és hosszú ideig szükséges.

2) Elektromos lánc emelő rendszer

HOSIST TÍPUS: Lánc- és lánckerék -mechanizmust használ a terhelések emelésére.

Emelési kapacitás: Megfelelő emelő feladatokhoz (általában legfeljebb 10 tonna).

Alkalmazások: Ideális kis műhelyekhez, raktárakhoz és korlátozott magasságú terekhez.

3.kocsi

Az egyetlen gerenda -vadonatúj felső daru vége egy kritikus elem, amely támogatja a teljes daru szerkezetét és megkönnyíti a futópálya -gerendák mentén történő mozgását. Úgy tervezték, hogy a daru súlyát, beleértve a fő tartót, az emelőt és a kocsit, a sima és stabil utazást biztosítja a síneken.



4. Crane utazási mechanizmus

Az egyetlen gerenda vadonatúj felső daru daru utazó mechanizmusa felelős azért, hogy lehetővé tegye az egész daru számára, hogy vízszintesen mozogjon a kifutópályán. Ez a mechanizmus lehetővé teszi a daru számára, hogy lefedje egy nagy területet, és elhelyezkedik, hogy a daru tartományán különböző pontokon emelje fel vagy csökkentse a terheléseket. Alapvető szerepet játszik annak biztosításában, hogy a daru zökkenőmentesen, hatékonyan és biztonságosan működjön a kifutópálya síneken.

5.Trolley utazó mechanizmus

Az egyetlen gerenda -vadonatúj felső daru kocsi utazó mechanizmusa kulcsfontosságú elem, amely felelős az emelő tartó mentén történő mozgatásáért, lehetővé téve, hogy pontosan elhelyezze a terheléseket a daru tartományában. A kocsi a fő tartóra van felszerelve, és úgy tervezték, hogy vízszintesen balra vagy jobbra mozogjon, jellemzően a daru fő utazási mechanizmusával együtt, hogy lefedje a daru teljes működési területét.

6.Daruterék

1) Kerék anyag
Acél vagy ötvözött acél: A daru kerekek általában kiváló minőségű acélból vagy ötvözött acélból készülnek, hogy ellenálljanak a nehéz terheléseknek, ellenállnak a kopásnak és hosszú távú tartósságot biztosítanak. Ezek az anyagok nagy szilárdságot és keménységet kínálnak, így azok az ipari környezetekhez, ahol a nehéz emelők és a folyamatos mozgás gyakori.

Hőkezelés: Néhány daru kerekeket hőkezeléssel kezeltek, hogy javítsák a keménységüket és a kopással szembeni ellenállásukat. Ez a kezelés javítja a kerék képességét a nehéz terhelések kezelésére és csökkenti a karbantartási követelményeket.

2) Kerék kialakítása
Groeded Wheels: Sok daru kereknek van egy hornyolt profilja, amely illeszkedik a kifutópálya sínéhez. Ez a kialakítás elősegíti a daru megfelelő igazítását és zökkenőmentes mozgását.

Lapos kerekek: Egyes daru rendszerek lapos kerekeket használhatnak, ahol a kerekek közvetlenül érintkeznek a kifutópálya sík sínekkel. Ezt a kialakítást gyakran alacsonyabb sebességű vagy könnyebb terhelésű darukban használják.

Kerék átmérője: A daru kerekek átmérője a daru méretétől és súlyától függ. Nagyobb kerekekre van szükség olyan darukhoz, amelyek nehezebb terheléseket kezelnek, vagy hosszabb távolságokat kell elérniük.

7. Crane Hook

Az egyetlen gerenda -vadonatúj felső daru horgja nélkülözhetetlen elem az emelő rendszerben. Ez a pont, ahol a terheléseket a daru rögzíti és felemeli. A horognak erősnek, tartósnak kell lennie, és úgy van kialakítva, hogy kezelje a nehéz súlyokat, miközben megőrzi a biztonságot és a működési hatékonyságot. Merüljünk bele a horog legfontosabb tulajdonságaiba és funkcióiba ebben a daru rendszerben.

8.Motor

Az egyetlen tartóban lévő vadonatúj felső daruban a motor döntő szerepet játszik a daru különféle mechanizmusainak, például az emelő, a kocsi és a daru utazási rendszerek vezetésében. Ez biztosítja a szükséges energiát a rakomány emeléséhez, a kocsi mozgatásához, és lehetővé teszi a daru számára, hogy áthaladjon a kifutópályán. Fedezzük fel részletesebben a darumotor alkatrészeit, típusait és funkcióit.

.

9.A hangjelző és világos riasztórendszer és korlátozó kapcsoló

A hang- és világos riasztórendszer és a limit kapcsolás egyetlen tartócsökkentő, vadonatúj felső daru kritikus elemek, amelyek javítják az operatív biztonságot, és megakadályozzák a balesetet az emelés és az utazási műveletek során. Itt van funkcióik és fontosságuk bontása:
1) Hang- és világos riasztórendszer
Funkció:
Ez a rendszer hallható (hang) és vizuális (könnyű) riasztásokat biztosít a daru mozgásának vagy rendellenes működési körülményeinek jelzésére. Ez biztosítja, hogy a közelben lévő emberek tisztában legyenek a daru tevékenységével, segítik az ütközések és sérülések elkerülését.
2) Korlátváltók
Funkció:
A határkapcsolók olyan biztonsági eszközök, amelyek megakadályozzák a túlutazást vagy a mechanikus ütközést a daru, a kocsi vagy az előre meghatározott pontokon történő emelésével vagy vezérlésével.

10. Biztonsági eszközök

1) Korlátváltók
Emelési határkapcsoló: megakadályozza a horgot a túlzott vagy a túlzott mértékű.

Utazási határkapcsoló: Megállítja a daru vagy a kocsi ütközését a végpufferekkel vagy a kisiklással.

2) Túlterhelésvédelmi eszköz
Érzi, hogy az emelési terhelés meghaladja -e a daru névleges kapacitását.

A mechanikai meghibásodás megakadályozása érdekében automatikusan abbahagyja a riasztást.

3) Sürgősségi leállító gomb
A medálon, a távirányítón vagy a kezelőpanelen található.

Az összes daru műveletet azonnal leállítja vészhelyzet esetén.

4) Hang- és világos riasztórendszer
Hallható és vizuális figyelmeztetéseket bocsát ki a daru mozgásában vagy veszélyes helyzetekben.

Figyelmezteti a közeli személyzetet, hogy tartózkodjon az operatív területtől.

5) Derülési célú eszközök
Telepítve a kocsiba, hogy megakadályozzák a daru kisiklását az utazás során.

6) túlmelegedés védelme (motor és elektromos rendszerek)
Megakadályozza a túlzott motorhőmérséklet vagy az elektromos túlterhelés miatti károsodást.

Leállítja a darut, amikor a túlmelegedést észlelik.



11.Control mód

1) A medálvezérlés (vezetékes vezérlő)
Leírás: Egy kézi vezérlőeszköz fizikailag csatlakoztatva a daruhoz kábel útján.

Jellemzők:

Tartalmazza a fel\/le, a bal\/jobb, az előre\/hátra, valamint a vészhelyzet gombjait.

Könnyen használható és költséghatékony.

A legjobb: rövid span daruk és egyszerű műveletek, ahol az operátor közel marad.

2) Vezeték nélküli távirányító
Leírás: Radio-frekvenciájú távirányító, amely lehetővé teszi a kezelő számára, hogy távolról irányítsa a darut.

Jellemzők:

Fokozza a biztonságot azáltal, hogy lehetővé teszi az operátorok számára, hogy távolodjanak a terheléstől.

Könnyű, hordozható és könnyen használható.

A kettős adók konfigurálhatók a biztonsági másolathoz.

Legjobb: akadályokkal, nagy span darukkal, vagy ha általános hozzáférésre van szükség.

3) A kabinvezérlés (ritka az egyszemélyes rendszerre)
Leírás: Egy zárt kabin a darura szerelhető, ahol a kezelő ül és kezeli a kezelőszerveket.

Jellemzők:

Teljes láthatóságot és vezérlést biztosít a nagy daruk számára.

A méretkorlátozások miatt nem gyakran használják az egyszemélyes darukban.

Legjobb: nehéz vagy speciális alkalmazásokhoz (általában dupla tartó daruknál használják).

4) Automatikus vagy félautomata vezérlés (opcionális)
Leírás: PLC-alapú vagy szoftvervezérelt rendszerek az előre meghatározott emelési műveletekhez.

Jellemzők:

Támogatja az előre beállított mozgási útvonalakat, a sebességszabályozást vagy a szinkronizált műveleteket.

Hasznos gyártási sorokhoz vagy intelligens raktárrendszerekhez.

Legjobb: fejlett vagy ismétlődő ipari feladatokhoz, amelyek nagy hatékonyságra és pontosságra szorulnak.

Vázlat



Fő műszaki





1. Költséghatékony
Alacsonyabb gyártási, telepítési és karbantartási költségek a dupla tartó darukhoz képest.

Kevesebb alkatrész és világosabb struktúra csökkenti a projekt teljes beruházását.

2. Kompakt és könnyű kialakítás
Kevesebb fejhelyiségre és helyre van szükség, ideális korlátozott magasságú létesítményekhez.

Könnyebben integrálható a meglévő épületekbe vagy műhelyekbe.

3. Egyszerűsített telepítés
Gyorsabb összeszerelés és könnyebb igazítás egyértelmű szerkezete miatt.

Csökkentő munkaidő és állásidő a telepítés során.

4. Alacsony holttest=Csökkentett terhelés a kifutópálya szerkezetén
Minimalizálja az épületszerkezetbe vagy a portál tartókra átvitt terhelést.

Lehetővé teszi a könnyebb kifutópálya gerendákat és az oszlopokat.

5. Hatékony működés
Alkalmas az általános emelési feladatok széles skálájához.

Felszerelhető olyan fejlett vezérlőkkel, mint a távoli működés és a VFD (változó frekvencia -meghajtó) a sima, pontos mozgásokhoz.

6. Könnyű karbantartás
A kevesebb mozgó alkatrész és az egyszerűbb mechanikus elrendezés könnyebb ellenőrzéshez és szervizeléshez vezet.

A hozzáférhető alkatrészek segítenek csökkenteni a daru leállását a karbantartás során.

7. Testreszabható lehetőségek
Kompatibilis különféle emelőtípusokkal, vezérlőrendszerekkel és opcionális kiegészítőkkel (pl. Anti-Sway, korlátozók).

Az olyan ipari igényekhez, mint például a gyártás, a logisztika vagy a javító műhelyekhez adaptálható.



1.
Nyersanyagok, alkatrészek és késztermékek szállítása a munkaállomások között.

Ideális fémkészítéshez, gépek összeszereléséhez, elektronikához és könnyű gyártáshoz.

2. raktárak és disztribúciós központok
Raklapok, tartályok és csomagolt áruk be- és kirakodása.

Hatékony belső logisztika a magassági korlátozással rendelkező tárolási területeken.

3. Karbantartási és javítóműhelyek
Motorok, gépi alkatrészek vagy nehéz szerszámok emelése a szerviz- és javítási műveletek során.

A kompakt méret lehetővé teszi a zárt terekben való felhasználást.

4. Acél és fémfeldolgozás
Acéllemezek, tekercsek, profilok és szerkezeti alkatrészek kezelése.

Gyakran használják mágnesemelővel vagy bilincsekkel a biztonságosabb kezeléshez.

5. Autóipar
Mozgó jármű alkatrészek és alegységek mozgatása a gyártás vagy karbantartás során.

Motornövényekben, összeszerelő vezetékekben és javító öblökben használják.

6. erőművek
Turbinák, szivattyúk és egyéb nehéz berendezések karbantartása és felszerelése.

Pontos pozicionálást és biztonságos kezelést kínál a kritikus műveletek során.

7. papír, textil- és élelmiszeripar
Emelő berendezések, nyersanyagok vagy nagy tekercsek (papír\/textil).

Biztosítja a tiszta, hatékony és a károsodástól mentes anyagkezelést.

8. Kis öntáblák és gyártási üzletek
Ismétlődő emelési feladatokhoz, penészkezeléshez vagy alkatrész -transzferhez kompakt környezetben.

Gyakran huzalkötéllel vagy elektromos lánc emelővel használják.



1. Műszaki tervezés és mérnöki munka
Követelmény -elemzés: Az emelési kapacitás, az átfogó, az emelési magasság, a vezérlési mód stb.

3D CAD tervezés és szerkezeti számítás: Biztosítsa a mechanikai szilárdságot, a terheléseloszlást és a szabványok betartását (pl. FEM, ISO, GB).

Rajzok jóváhagyása: Nyújtsa be az ügyfél vagy a minőségi csapatnak megerősítést a gyártás előtt.

2.
Főgerenda anyag: Általában nagy szilárdságú Q235B\/Q345B szerkezeti acél.

Szabványos alkatrészek: motorok, kerekek, fékek, elektromos panelek stb., A jóváhagyott beszállítóktól.

EMELISTENTAL: Elektromos huzalkötél -emelő vagy lánc emelő forrása vagy gyártása.

3. Acélszerkezet gyártása
Vágás és előkezelés: A lemezek lézer\/plazma vágása, felületi rozsda eltávolítása.

Gerenda szerelvény és hegesztés: karima és weblemez hegesztve, hogy a fő tartót képezzék.

A kocsi -gyártás vége: hegesztett vagy csavarozott szerkezet a sima daru mozgásához.

Hegesztési ellenőrzés: A kritikus hegesztések roncsolás nélküli tesztelése (UT\/MT).

4. Felületkezelés
Homokfúvás: A skála és a szennyeződések eltávolítása javítja a tapadást.

Primer és festékbevonat: RUST-ellenes alapozó és ipari minőségű fedőrabát (általában 2–3 rétegek).

Színkódolás: Az ügyfelek specifikációi vagy a biztonsági színes szabványok szerint.

5. Mechanikus szerelvény
Végső kocsik: szerelőkerekek, csapágyak, pufferek és tengelykapcsoló eszközök.

Kocsi és emelő integráció: emelési mechanizmus, dob, horog, redukáló telepítése.

Daru kerekek és tengelyek: Precíziós telepítés megfelelő igazítással.

6. Elektromos rendszer telepítése
Huzalozás és kábel útválasztás: Belső vezetékek a vezérlőszekrények, az emelő és a kocsi számára.

Vezérlőpanelek: rögzítési határkapcsolók, kontaktorok, inverterek és védőeszközök.

Medál vagy távoli rendszer: az ügyfélkövetelmények szerint.

7. A kézbesítés előtti tesztelés
Terhelés nélküli tesztelés: Mozgás minden irányba, fékfunkció, jelvizsgálat.

Terhelésvizsgálat: Statikus és dinamikus terhelési tesztek teszt súlyokkal (általában a névleges terhelés 125% -a).

Biztonsági eszköz ellenőrzése: Ellenőrizze a határkapcsolókat, a riasztásokat és a vészhelyzeti leállítás funkciókat.

8. Végső ellenőrzés és minőség -ellenőrzés
Dimenziós ellenőrzés: A span, a magasság és az alkatrészek igazításának megerősítése.

Festés ellenőrzése: Gondoskodjon a bevonat teljes lefedettségéről és vastagságáról.

Dokumentáció áttekintése: Műszaki fájlok, kézikönyvek, tesztjelentések.

9. Csomagolás és kézbesítés
Alkatrész -csomagolás: Fa tokokba csomagolt elektromos termékek; gerendák és acélszerkezetek műanyag csomagolásban vagy ponyvában.

Címkézés és jelölés: Gondoskodjon a helyes azonosításról és az egyszerű telepítésről a helyszínen.

Szállítási logisztika: Betöltési és biztonságos alkatrészek tartályokban vagy platós teherautókban.

Workshop nézet:

A vállalat intelligens berendezéskezelő platformot telepített, és 310 készletet (készleteket) telepített a robotok kezelési és hegesztési és hegesztési készleteivel. A terv befejezése után több mint 500 készlet (készlet) lesz, és a berendezések hálózati aránya eléri a 95%-ot. 32 hegesztési vonalat használtak, 50 -et terveznek telepíteni, és a teljes termékcsalád automatizálási aránya elérte a 85%-ot.
