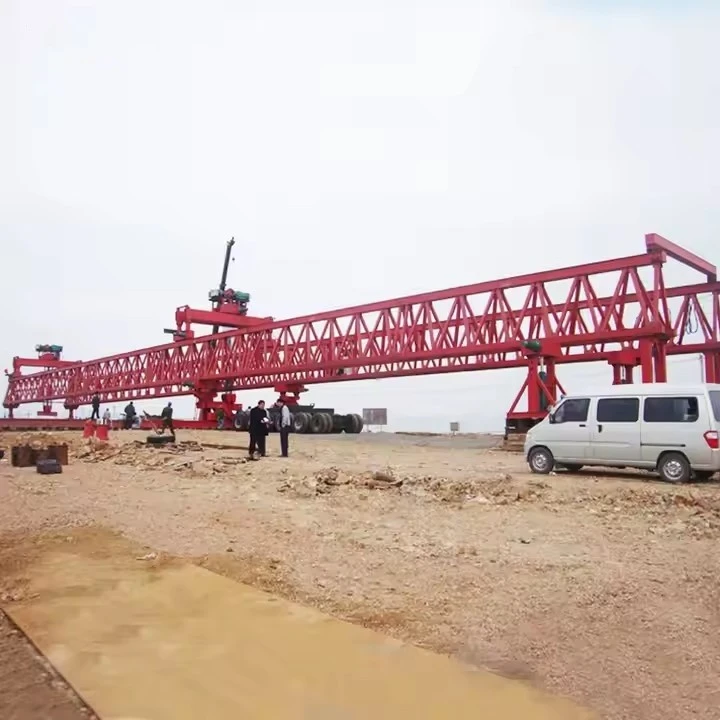

300 tonnás hídindító berendezés

A 300 -tonnás hídindító berendezés egy nagy teherbírású-gép, amelyet hidak építésére használnak, különösen az előregyártott vagy összeszerelt hídszegmensek a helyükre bocsátására. Ezek a gépek nélkülözhetetlenek nagyszabású infrastrukturális projektekhez, lehetővé téve a hídelemek hatékony és precíz beszerelését.





A 300 -tonnás hídindító egy nagy teherbírású berendezés, amelyet hidak építésére használnak, különösen előregyártott szegmensek vagy tartók elhelyezésére. Az alábbiakban bemutatjuk a legfontosabb jellemzőit:

1. Nagy terhelhetőség
300 tonnás terhek kezelésére tervezték, így alkalmas nagyméretű hídgerendákhoz vagy szegmentális konstrukciókhoz.

Hosszú{0}}fesztávú tartókat támogat (általában 30-50 m vagy több).

2. Moduláris és állítható kialakítás
Gyakran moduláris alkatrészekkel rendelkezik az egyszerű szállítás és összeszerelés érdekében.

Állítható magasság és szélesség a különböző hidak kialakításához.

3. Önjáró-vagy indító rendszer
Egyes modellek önjárók-(lánctalpas vagy kerekes), míg mások indítóportál rendszert használnak.

Hidraulikus vagy elektromos hajtásrendszerek a sima mozgásért.

4. Precíziós pozicionálás
Hidraulikus emelőkkel és számítógép{0}}vezérelt beállítással a tartó pontos elhelyezése érdekében.

Tartalmazhat lézer{0}}vezérelt rendszereket a valós idejű helymeghatározáshoz{1}}.

5. Biztonsági jellemzők
Borulásgátló-mechanizmusok és terhelésérzékelők a túlterhelés megakadályozására.

Vészfékrendszerek és redundáns támasztékok a stabilitásért.

6. Sokoldalúság
Használható előregyártott gerenda indításához, szegmenshídépítéshez és kiegyensúlyozott konzolos eljárásokhoz.

Alkalmazható különböző hídtípusokhoz (autópálya, vasút, viaduktok).

7. Távirányító és automatizálás
Egyes modellek távirányítású{0}}működtetéssel rendelkeznek a biztonság és a hatékonyság érdekében.

Több indító automata szinkronizálása nagy projektekben.

8. Tartósság és időjárásállóság
Nagyszilárdságú{0}}acélból készült, hogy ellenálljon a kemény építési körülményeknek.

Időjárásálló-komponensek kültéri használatra.

9. Gyors össze- és szétszerelés
Gyors beállításra tervezték, az állásidő minimalizálása érdekében.

Tartalmazhat gyorscsatlakozási{0}}rendszereket a gyors telepítés érdekében.

10. Szabványoknak való megfelelés
Megfelel a nemzetközi biztonsági és műszaki szabványoknak (pl. EN, AASHTO, ISO).





300 tonnás hídindító berendezés – Műszaki előírások
1. Általános előírások
Maximális indítási kapacitás: 300 tonna

Típus: Moduláris/indító portálrendszer

Alkalmazás: Előre gyártott szegmenshidak, doboztartók, acél rácsostartók stb.

Üzemmód: Ön{0}}indító, hidraulikus meghajtás

Vezérlőrendszer: Automatizált/PLC{0}}vezérlésű kézi felülírással

2. Szerkezeti elemek
Főtartó/váz: nagy{0}}szilárdságú acél (S355/S460 minőség)

Indító orr: Különböző fesztávhoz állítható

Tartótornyok/állványok: Hidraulikusan állítható a magasság és az igazítás érdekében

Mozgatási mechanizmus: Hidraulikus emelők vagy kerekes kocsik sínrendszerrel

3. Hidraulikus rendszer
Propulziós erő: 300-400 tonna (toló/húzó kapacitás)

Emelési sebesség: 3-10 m/óra (állítható)

Löket: 500–1000 mm ciklusonként

Hidraulikus nyomás: 350-700 bar

4. Elektromos és vezérlőrendszer
Tápegység: 380V/50Hz vagy dízel{2}}generátor

Vezérlőfelület: Érintőképernyős HMI + távirányító

Biztonsági jellemzők: Túlterhelés elleni védelem, vészleállítás, szinkronizálás figyelése

5. Mobilitás és beállítás
Szállítás: Moduláris kialakítás a könnyű szétszerelés érdekében

Összeszerelési idő: 7-14 nap (a helyszíni körülményektől függően)

Nyomtáv/nyomtáv: állítható (általában 5-10 m)

6. Környezeti és működési feltételek
Üzemi hőmérséklet: -20 fok és +50 fok között

Szélállóság: Akár 15 m/s (üzemben), 30 m/s (túlélés)

Lejtési képesség: legfeljebb 3% (hosszirányú), legfeljebb 1% (keresztirányú)

7. Biztonság és megfelelőség
Tanúsítványok: ISO 9001, CE, EN 13001 (darubiztonsági szabványok)

Terhelési teszt: a névleges kapacitás 125%-a (üzembe helyezés előtt)

8. Választható szolgáltatások
Lézeres vezérlőrendszer a pontos beállításhoz

Automatizált szegmens adagoló rendszer

-Csúszásgátló és-borulásgátló mechanizmusok





A 300 -tonnás hídindító egy nagy teherbírású berendezés, amelyet építőiparban, katonai vagy mélyépítésben használnak moduláris hidak (például Bailey-hidak, Mabey Johnson-hidak vagy más hordozható hídrendszerek) telepítésére. Az alábbiakban felsoroljuk az ilyen rendszerekben jellemzően megtalálható kulcselemeket:

1. Főbb szerkezeti elemek
Indító orr – Előrenyúló kiterjesztés, amely segíti a hidat a telepítés során.

Hídfedélzeti panelek – az úttestet alkotó moduláris szakaszok.

Tartógerendák/gerendatartók –{0}}Teherhordó elemek, amelyek elosztják a súlyt.

Keresztgerendák és merevítések – oldalirányú és függőleges stabilitást biztosítanak.

2. Hidraulikus és mechanikai rendszerek
Hidraulikus hengerek – Szabályozza a híd kitolását/behúzását.

Szivattyúegység – A hidraulikus műveleteket hajtja végre.

Csörlő- és kábelrendszer – Segíti a hídszakaszok húzását vagy elhelyezését.

Görgők/Sínek – Lehetővé teszi a sima mozgást az indítás során.

3. Mobilitási és szállítási alkatrészek
Szállítóalváz – Gyakran nehéz tehergépkocsira-vagy pótkocsira szerelik.

Kitámasztókarok/stabilizátorok – Stabilitást biztosítanak az indítási műveletek során.

Felfüggesztési rendszer – Szállítás közben elnyeli az ütéseket.

4. Vezérlési és energiaellátási rendszerek
Kezelőfülke/Vezérlőpult – Lehetővé teszi a távvezérlést vagy a kézi vezérlést.

Tápegység (dízel/elektromos) – Hidraulikus és elektromos rendszereket lát el energiával.

Érzékelők és biztonsági rendszerek – Figyelje a terhelést, a beállítást és a stabilitást.

5. Kiegészítő alkatrészek
Rögzítési eszközök – Rögzítse a hidat a talajhoz vagy az ütközőkhöz.

Emelőrendszerek – Állítsa be a magasságot és a szintet.

Szerszámkészletek és pótalkatrészek – Karbantartáshoz és beállításhoz.

6. Biztonsági és támogató berendezések
Védőkorlátok és biztonsági korlátok – Védje a dolgozókat a műveletek során.

Világítás és jelzés – Gyenge{0}}fényviszonyok melletti láthatóságért.

Terhelésfigyelő rendszer – Biztosítja, hogy a híd biztonságos kapacitáson belül legyen.









A 300-tonnás hídindító berendezés egy nagy teherbírású gép, amelyet nagy hidak építésére használnak, különösen előregyártott szegmensek vagy tartók indítására. Előnyei közé tartozik:

1. Nagy terhelhetőség
Akár 300 tonnát is képes kezelni, így alkalmas nagy hídprojektekhez.

Támogatja a nehéz előregyártott betonszegmenseket, acélgerendákat és más masszív alkatrészeket.

2. Hatékony építési sebesség
Felgyorsítja a hídépítést azáltal, hogy lehetővé teszi a szegmensek gyors indítását és pozicionálását.

Csökkenti a kézi munkát és felgyorsítja a projektek ütemezését.

3. Pontosság és stabilitás
Biztosítja a hídszegmensek pontos igazítását, minimalizálva a hibákat.

A fejlett hidraulikus rendszerek egyenletes és szabályozott mozgást biztosítanak.

4. Alkalmazhatóság a különböző hídtípusokhoz
Használható gerendás hidakhoz, dobozos tartóhidakhoz, ívhidakhoz és ferdekábeles{0}hidakhoz.

Az állítható támasztékok és indítóorrok lehetővé teszik a testreszabást a különböző fesztávokhoz.

5. Továbbfejlesztett biztonsági funkciók
A robusztus szerkezeti kialakítás megakadályozza a túlterhelést és a billenést.

Az automatizált felügyeleti rendszerek valós időben észlelik az egyensúlyhiányt vagy az eltéréseket.

6. Csökkentett szükséglet ideiglenes támogatásra
Minimalizálja a hamis munkák és állványzatok használatát, csökkenti a költségeket és a telephely zsúfoltságát.

Ideális völgyekhez, folyókhoz és autópályákhoz, ahol korlátozott a talajtámasz.

7. Költség-Hosszú szakaszok esetén hatékony
Gazdaságosabb, mint a hagyományos daruk a hosszú{0}}fesztávú hidakhoz.

Csökkenti a több nehéz daru szükségességét, így bérleti és üzemeltetési költségeket takarít meg.

8. Távvezérlés és automatizált vezérlés
Egyes modellek távvezérléssel rendelkeznek, ami javítja a biztonságot és a hatékonyságot.

Az automatizált rendszerek biztosítják a következetes és megismételhető indítási folyamatokat.

9. Tartósság és hosszú élettartam
Nagyszilárdságú-acélból és korrózióálló-anyagokból készült.

Alkalmas zord környezetekhez, beleértve a tengerparti és{0}}nagy magasságú régiókat.

10. Környezeti előnyök
Csökkenti a zaj- és porszennyezést a hagyományos módszerekhez képest.

Csökkenti a környező területek zavarását, különösen városi környezetben.





A 300 -tonnás hídindító berendezés egy nagy teherbírású gép, amelyet elsősorban hidak építésére használnak, különösen előregyártott szegmensek, tartók vagy teljes hídfesztávok indítására. Az alábbiakban bemutatjuk a legfontosabb alkalmazásait és jellemzőit:

Alkalmazások:
Előregyártott szegmens indítása

Előregyártott betonszegmensek felemelésére és pozícionálására használják kiegyensúlyozott konzolos vagy fesztávon-a-fesztávú híd építéséhez.

Biztosítja a pontos beállítást az utólagos{0}}feszítés előtt.

Gerenda indítása autópálya/vasúti hidakhoz

Nagyméretű acél- vagy betontartókat (I-gerendákat, U-gerendákat, doboztartókat) szerel fel viaduktokhoz és felüljárókhoz.

Alkalmas egyszerűen alátámasztott vagy folyamatos fesztávú hidakhoz.

A teljes fesztávú fedélzetek elindítása

Egy műveletben elhelyezi a teljes előregyártott hídfedélzetet, felgyorsítva az építkezést városi vagy nehéz terepen.

Felső és kábel{0}}hídépítés

Segít a nehéz hídelemek elhelyezésében olyan összetett szerkezetekben, ahol a daruk korlátozottan hozzáférhetők.

Víz alatti vagy{0}}nagy magasságú hídprojektek

Kihívásokkal teli környezetben működik, ahol a hagyományos daruk nem praktikusak.





A 300 tonnás hídindító berendezés gyártási folyamata több kritikus szakaszból áll, a tervezéstől és az anyagbeszerzéstől a gyártásig, összeszerelésig, tesztelésig és üzembe helyezésig. Az alábbiakban a tipikus gyártási folyamat strukturált vázlata látható:

1. Tervezés és tervezés
Koncepcionális tervezés: Határozza meg a terhelhetőséget (300 tonna), a fesztáv hosszát, a mobilitási követelményeket és az üzemeltetési feltételeket.

Részletes tervezés:

Szerkezeti elemzés (FEA feszültségre, elhajlásra, stabilitásra)

Hidraulikus/pneumatikus rendszer kialakítása (indítószerkezetekhez)

Elektromos/vezérlőrendszer integráció (automatika, érzékelők)

Szabályozási megfelelőség: Biztosítsa a szabványok betartását (pl. AASHTO, EN, ISO vagy ügyfélspecifikus specifikációk).

Prototípuskészítés (ha van): A tervezés érvényesítése méretezett modellekkel vagy szimulációkkal.

2. Anyagbeszerzés
Szerkezeti acél: Kiváló -minőségű acél (pl. S355, ASTM A572) tartókhoz, rácsostartókhoz és tartókhoz.

Hidraulikus alkatrészek: Szivattyúk, hengerek, tömlők (300+ tonnás terhelésre).

Mechanikai alkatrészek: Fogaskerekek, csapágyak, csörlők és sínrendszerek.

Elektromos rendszerek: PLC-k, érzékelők, motorok és kábelezés.

Korrózióvédelem: Alapozó, festék vagy horganyzó anyagok.

3. Gyártási folyamat
A. Szerkezeti gyártás
Vágás: CNC plazma/oxi{0}}acéllemezek/gerendák tüzelőanyaggal történő vágása.

Hegesztés:

Merülő ívhegesztés (SAW) főtartókhoz.

Árnyékolt fém ívhegesztés (SMAW) csatlakozásokhoz.

Roncsolásmentes tesztelés (NDT): Ultrahangos/röntgenvizsgálat{1}}.

Megmunkálás: Furatok fúrása, felületek marása a pontos összeszerelés érdekében.

Al-szerelvények: Moduláris szakaszok építése (pl. indítóorr, tartókeretek).

B. Mechanikai rendszerek
Hidraulikus szerelvény: Szerelje be a szivattyúkat, hengereket és vezérlőszelepeket.

Nyél/kerékrendszer: Síneket/forgóvázakat készítsen a mobilitás érdekében.

Emelőmechanizmusok: Csörlők vagy emelők integrálása.

C. Elektromos és vezérlőrendszerek
Bekötés: Telepítse a táp- és vezérlőáramköröket.

Automatizálás: Programozza a PLC-ket szinkronizált műveletekhez.

Biztonsági rendszerek: Túlterhelés érzékelők, vészleállítók.

4. Összeszerelés
Szerelés: Csatlakoztassa a részegységeket{0}}daruk/emelők segítségével.

Igazítás: Biztosítsa a geometriai pontosságot (lézeres igazítási eszközök).

Rögzítés: Csavarozás kritikus csatlakozások; ellenőrizze a nyomaték beállításait.

5. Tesztelés és minőség-ellenőrzés
Terhelési teszt:

Statikus vizsgálat (a tervezési terhelés 110%-a, azaz 330 tonna).

Dinamikus teszt (indítási ciklusok szimulálása).

Hidraulikus tesztek: Ellenőrizze a szivárgást, a nyomásstabilitást.

Funkcionális tesztek: Ellenőrizze a vezérlőrendszereket, az érzékelőket és a biztonsági reteszeket.

Ellenőrzés: Harmadik-fél tanúsítványa (ha szükséges).

6. Felületkezelés és festés
Robbantás: Lövés-Sa 2.5-ig (ISO 8501-1).

Festés: Vigyen fel epoxi alapozót + poliuretán fedőréteget a korrózióállóság érdekében.

7. Csomagolás és szállítás
Szétszerelés (ha szükséges): Modularizálni a szállításhoz.

Csomagolás: Védje az érzékeny alkatrészeket (pl. hidraulika, elektronika).

Logisztika: Használjon nehéz{0}}utánfutókat/hajókat a túlméretezett alkatrészekhez.

8. -Helyszíni üzembe helyezés
Összeszerelés: Felügyelje a -helyszíni felállítást.

Végső tesztelés: Működési ellenőrzések valós körülmények között.

Képzés: Ügyfélnek történő átadás kezelői/karbantartói oktatással.

9. Dokumentáció és átadás
Kézikönyvek: O&M kézikönyvek, alkatrészlisták, kapcsolási rajzok.

Tanúsítványok: Anyagvizsgálati jegyzőkönyvek (MTR), hegesztési naplók, terhelési vizsgálati eredmények.

Garancia és támogatás: Határozza meg az -értékesítés utáni szolgáltatás feltételeit.





A cég intelligens berendezés-felügyeleti platformot telepített, és 310 kezelő- és hegesztőrobot-készletet (készletet) telepített. A terv elkészülte után több mint 500 készlet (készlet) lesz, és a berendezések hálózatba kapcsolásának aránya eléri a 95%-ot. A hegesztősorok üzembe helyezése, 50 telepítése, a teljes termékcsalád automatizálási aránya elérte a 85%-ot.
