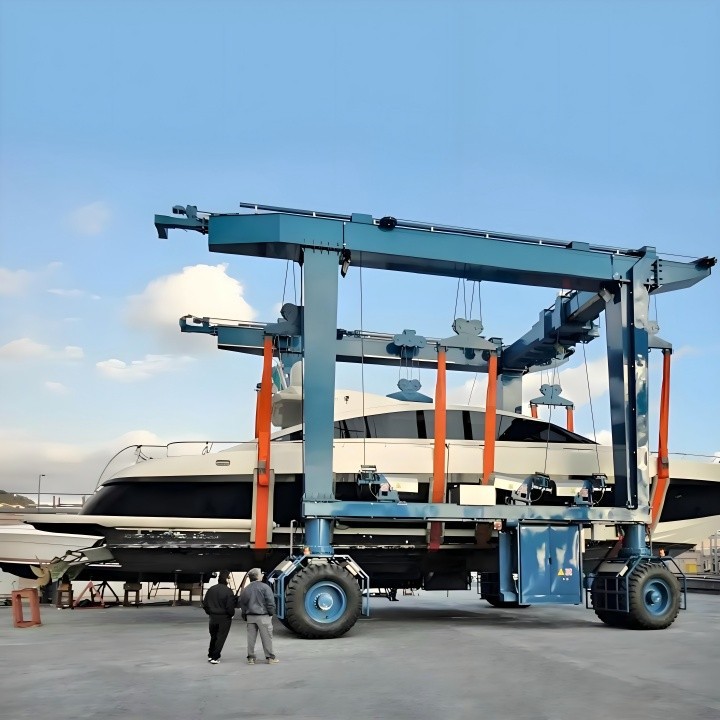

600t mobil csónakemelő

A 600 tonnás mobil csónakemelő egy nagy teherbírású-emelőrendszer, amelyet legfeljebb 600 metrikus tonna (körülbelül 1,32 millió font) súlyú csónakok és tengeri hajók kezelésére terveztek. Ezeket az emelőket hajógyárakban, kikötőkben és haditengerészeti létesítményekben használják nagy hajók emelésére, mozgatására és vízre bocsátására.

A 600 tonnás mobil csónakemelő főbb jellemzői:
Nagy teherbírás – 600 tonnáig képes csónakokat, jachtokat és hajókat emelni.

Mobilitás – Kerekekkel vagy lánctalppal felszerelve a könnyű mozgathatóság érdekében a szárazdokkokban vagy hajógyárakban.

Állítható hevederek/terítőrudak – Kiegyensúlyozott emelést biztosít a hajótest károsodása nélkül.

Hidraulikus vagy elektromos működés – Sima és szabályozott emelést biztosít.

Stabilitási és biztonsági rendszerek – Tartalmazza a terhelésérzékelőket, a vészféket és a -borulásgátló mechanizmusokat.

Sokoldalúság – Különböző méretű és alakú edényeket képes kezelni állítható emelési pontokkal.

Összehasonlítás: Boat Lifting Gantry vs. Travelift

A megfelelő csónakos portáldaru kiválasztása

Teherbírása 600 tonna
Fesztáv (szélesség) 3 - 12 méter (állítható)
Emelési magasság 3 - 10 méter
A3-A5 munkaosztály (könnyű és közepes igénybevétel)
Emelési sebesség 0.5 - 8 m/perc (változó)
Távolsági gerenda típusa Egy-/kétgerendás (doboz{0}}típus)
Tápellátás 220V/380V 3 fázisú vagy kézi
Vezérlési mód Függesztett vezérlés/vezeték nélküli távirányító
Emelő típus Elektromos láncos emelő / drótkötél-emelő
Travel Drive Manuális tolás vagy motoros
Korrózióvédelem Tűzi{0}}horganyzott vagy tengeri{1}}minőségű festék
Szélállóság Beaufort 6-os skáláig (kültéri használatra)
Üzemi hőmérséklet -20 fok és +50 fok között

A 600 -tonnás mobil csónakemelő egy nagy teherbírású emelőrendszer, amelyet hajógyárakban, kikötőkben és haditengerészeti bázisokon használnak nagy hajók emelésére és szállítására karbantartás, javítás vagy tárolás céljából. Az alábbiakban felsoroljuk az ilyen emelőkben tipikusan megtalálható kulcselemeket:

Szerkezeti elemek
Főgerenda/tartó – Az elsődleges teherhordó szerkezet-, amely a csónakemelő szélességén átnyúlik, és támogatja az emelőszerkezetet.

Végkocsik/keretek – Mindkét oldalon acélszerkezetek, amelyekben kerekek vagy lánctalpak találhatók a mobilitás érdekében.

Keresztgerendák/szórók – oldalirányú stabilitást biztosítanak, és egyenletesen osztják el a terhelést.

Kitámasztókarok/stabilizátorok – Kihúzható támasztékok az emelési műveletek során a stabilitás növelésére.

Mobilitási rendszer
Kerekek/gumik – Nagy teherbírású{0}} pneumatikus vagy tömör gumi kerekek a mozgatáshoz.

Sín/sínrendszer – Egyes emelők rögzített síneken mozognak a pontos pozicionálás érdekében.

Hajtőmotorok – Elektromos vagy hidraulikus motorok, amelyek a mozgást hajtják meg.

Kormányzási mechanizmus – Lehetővé teszi az irányított vezérlést (kézi vagy távirányítós{0}}).

Emelőmechanizmus
Hidraulikus hengerek – Nagy{0}}kapacitású hengerek, amelyek biztosítják az emelőerőt (gyakran szinkronizálva az egyenletes emeléshez).

Drótkötelek és csigák – Egyes kivitelekben csörlőkön keresztül történő emeléshez használják.

Emelőhevederek/bölcsők – Állítható nylon vagy acél hevederek/láncok, amelyek a hajó törzsét rögzítik.

Terítők vagy kiegyenlítő gerendák – Biztosítsa a kiegyensúlyozott terheléselosztást.

Power & Control System
Hidraulikus tápegység (HPU) – Nyomás alatt lévő folyadékot szolgáltat a hidraulikus hengerekhez.

Vezérlőpult – Kezelői felület (lehet függő, joystick vagy vezeték nélküli távirányító).

Érzékelők és végálláskapcsolók – Akadályozza meg a túlterhelést és biztosítsa a szinkronizálást.

Vészleállító rendszer – Biztonsági lekapcsolás meghibásodás esetén.

Opcionális tartozékok
Hajótámasztó párnák – Állítható támasztékok a különböző hajótest formákhoz.

Lézeres igazító rendszer – Biztosítja a hajó pontos pozícionálását.

Távfelügyelet – IoT{0}}kompatibilis diagnosztika a karbantartás nyomon követéséhez.

Időjárás elleni védelem – burkolatok vagy burkolatok kültéri használatra.

Biztonsági jellemzők
Terhelési cellák/mérlegrendszer – Valós időben figyeli az emelt súlyt.

Fékrendszer – Mechanikus vagy hidraulikus fékek, amelyek az emelőt álló helyzetben rögzítik.

Lengésgátló rendszer – Csökkenti a rakomány kilengését mozgás közben.

Túlterhelés elleni védelem – Megakadályozza a névleges kapacitáson túli működést.

VÁZLAT

Fő műszaki

A 600 tonnás mobil csónakemelő egy nagy teherbírású-emelőrendszer, amelyet nagy hajók, például jachtok, hajók és katonai csónakok mozgatására terveztek hajógyárakban, kikötőkben és javítási létesítményekben. Íme a legfontosabb előnyei:

1. Nagy emelőképesség
Akár 600 tonnás hajókat is képes kezelni, így alkalmas nagy csónakokhoz, mega jachtokhoz és kis hajókhoz.

Csökkenti a több felvonó vagy speciális felszerelés szükségességét.

2. Mobilitás és rugalmasság
Kerekes vagy sínalapú{0}}rendszerekkel felszerelve a szárazdokkban vagy hajógyárakban való könnyű mozgás érdekében.

Lehetővé teszi a gyors áthelyezést rögzített infrastruktúra, például daruk vagy szinkronfelvonók nélkül.

3. Térhatékonyság
Kiküszöböli a gödrök vagy állandó szerkezetek szükségességét, így értékes dokkolóhelyet takarít meg.

Ideális olyan létesítményekhez, ahol korlátozott a hely, vagy ahol többcélú{0}}használatra van szükség.

4. Gyorsabb működés
Lehetővé teszi a gyors emelést és indítást a hagyományos szárazdokkhoz vagy csúszdákhoz képest.

Csökkenti a hajó állásidejét, javítja a karbantartási és javítási műveletek hatékonyságát.

5. Sokoldalúság
Különböző formájú és méretű hajótestet tud kezelni állítható emelőpántokkal vagy bölcsőkkel.

Alkalmas kereskedelmi, katonai és szabadidős hajókhoz.

6. Költséghatékony-
Alacsonyabb telepítési költségek a rögzített szárazdokkhoz vagy hajóliftekhez képest.

Kevesebb karbantartást igényel, mint a merülő rendszerek (pl. úszódokkok).

7. Fokozott biztonság
A stabil emelőmechanizmus minimalizálja a hajó sérülésének kockázatát.

A fejlett terhelésfigyelés és szinkronizálás biztosítja a kiegyensúlyozott emelést.

8. Csökkentett környezeti hatás
Nincs szükség kotrásra vagy vízi{0}}infrastruktúrára.

Alacsonyabb energiafogyasztás néhány hagyományos emelési módhoz képest.
A 600 tonnás mobil csónakemelő nagy kapacitást, rugalmasságot és hatékonyságot kínál, így kiváló választás a modern hajógyárak és tengeri létesítmények számára, amelyeknek nagy hajókat kell gyorsan és pontosan kezelniük.

A 600 tonnás mobil csónakemelő egy nagy teherbírású-emelőrendszer, amelyet nagy hajók, például hajók, jachtok és tengeralattjárók mozgatására terveztek hajógyárakban, szárazdokkban és hajójavító létesítményekben. Íme egy áttekintés a legfontosabb alkalmazásairól és funkcióiról:

600 tonnás mobil csónakemelő alkalmazásai
Hajógyári műveletek

Nagy csónakok/hajók vízre bocsátása és kiemelése a vízből.

Hajók szállítása szárazdokkok és munkaterületek között.

A hajótest átvizsgálásának, javításának és karbantartásának elősegítése.

Szárazdokkoló és javítási létesítmények

Hajók kiemelése a vízből szervizelés, festés vagy utólagos felszerelés céljából.

Haditengerészeti hajók, kereskedelmi hajók és mega{0}}jachtok kezelése.

Tengeri építés

Nagyméretű úszószerkezetek (pl. pontonok, bárkák) felszerelése vagy eltávolítása.

Segítségnyújtás az offshore platform karbantartásában.

Katonai és haditengerészeti alkalmazások

Tengeralattjárók, járőrhajók és egyéb haditengerészeti hajók kezelése.

Gyors telepítési és visszakeresési műveletek támogatása.

Kikötők és kikötők karbantartása

Sérült vagy elakadt hajók mozgatása javítás céljából.

Segítségnyújtás a mentési műveletekben.

A 600 tonnás mobil csónakos emelődaru gyártási folyamata több kulcsfontosságú szakaszból áll, a tervezéstől és az anyagbeszerzéstől a gyártásig, összeszerelésig, tesztelésig és szállításig. Az alábbiakban a gyártási folyamat részletes leírása található:

1. Tervezés és tervezés
Követelmények elemzése: Határozza meg az emelőképességet (600 t), a fesztávot, a magasságot, a mobilitási igényeket és a környezeti feltételeket (pl. tengeri korrózióállóság).

CAD-modellezés: Készítsen 3D-s terveket szerkezeti elemekhez, hidraulikus/pneumatikus rendszerekhez és elektromos vezérlésekhez.

Szimuláció és FEA: Végezzen végeselem-elemzést (FEA) a feszültségeloszlás, a stabilitás és a biztonsági határok érvényesítéséhez.

Szabályozási megfelelőség: Biztosítsa az olyan szabványok betartását, mint az ISO, OSHA, DNV/GL (tengeri alkalmazásokhoz) vagy CMAA (Crane Manufacturers Association of America).

2. Anyagbeszerzés
Szerkezeti acél: Kiváló-minőségű acél (pl. Q345B vagy ASTM A572) gémekhez, tartókhoz és kitámasztó támaszokhoz.

Hidraulikus alkatrészek: Szivattyúk, hengerek, szelepek és tömlők nagy terhelésre.

Elektromos rendszerek: Motorok, PLC-k, érzékelők és robbanásbiztos alkatrészek (ha veszélyes zónák).

Korrózióvédelem: Rozsdamentes acél/alumínium tengeri környezethez, bevonatokkal (pl. galvanizálás, epoxi festék).

3. Főbb alkatrészek gyártása
A. Szerkezeti gyártás
Gém/portál: Vágjon acéllemezeket/gerendákat CNC-gépekkel, hegesztési szegmensekkel (a tartósság érdekében merülőíves hegesztéssel) és feszültségcsökkentő{0}}hegesztéssel.

Alapváz: Készítsen megerősített mobil platformot kitámasztókkal a stabilitás érdekében.

Kocsi és emelő mechanizmus: Építse meg a kocsi keretét, és építsen be drótköteleket/láncokat (600 t-kapacitás).

B. Mechanikai rendszerek
Hidraulikus rendszer: Szerelje össze a szivattyúkat, hengereket és vezérlőszelepeket az emelés/süllyesztés kezeléséhez.

Hajtásrendszer: Szerelje fel a kerekeket/lánctalpokat (a mobilitás érdekében) bolygókerekes reduktorokkal és fékekkel.

C. Elektromos és vezérlőrendszerek
Tápegység: nagy teljesítményű{0}}generátorokat vagy elektromos motorokat (pl. 400V/50Hz vagy 480V/60Hz) szereljen fel.

Vezérlőpult: Programozza be a PLC-ket a terhelés figyelésére, a -lengések elleni védelemre és a túlterhelés elleni védelemre.

Távirányító: Opcionális vezeték nélküli/vezetékes függő a kezelő biztonsága érdekében.

4. Összeszerelés
Szerkezeti integráció: Szerelje fel a gémet/portálokat az alvázra nagy szilárdságú csavarok/csapok segítségével.

Mechanikai szerelés: Emelők, csörlők és hidraulikus rendszerek felszerelése.

Elektromos vezetékek: Csatlakoztassa az érzékelőket, a vezérlőpaneleket és az áramforrásokat.

Biztonsági jellemzők: Szereljen fel végálláskapcsolókat, anemométereket (szélsebességhez) és vészleállító rendszereket.

5. Tesztelés és minőség-ellenőrzés
Terhelési teszt:

Statikus teszt: Emelje meg az 1,25-szeres névleges terhelést (750 t), és tartsa lenyomva 10+ percig az alakváltozások ellenőrzéséhez.

Dinamikus teszt: Végezzen ismételt emelést 100%-os kapacitással (600 t) a stabilitás ellenőrzésére.

Funkcionális tesztek: Ellenőrizze a hidraulikus/elektromos rendszereket, a fékezést és a vészhelyzeti protokollokat.

Roncsolásmentes tesztelés (NDT): Ultrahangos/röntgensugaras hegesztési ellenőrzések, mágneses részecsketesztek.

6. Felületkezelés és festés
Homokfúvás: Tisztítsa meg a felületeket a rozsda/szennyeződések eltávolítására.

Alapozás és festés: Vigyen fel korróziógátló-bevonatot (pl. cink-dús alapozó + poliuretán fedőbevonat).

7. Szállítás és telepítés
Szállítás: Szerelje szét, ha túlméretezett, majd szállítsa a dokkgyárba/kikötőbe.

Helyszíni összeállítás-: Szerelje össze és végezze el a végső működési ellenőrzéseket.

Kezelői képzés: A végfelhasználókat{0}}taníthatja meg a kezelőszervekről, a karbantartásról és a biztonsági eljárásokról.

8. Dokumentáció és tanúsítás
Kézikönyvek (kezelési, karbantartási), vizsgálati jegyzőkönyvek és tanúsítványok (CE, ISO stb.) biztosítása.

Műhely nézet:

A cég intelligens berendezés-felügyeleti platformot telepített, és 310 kezelő- és hegesztőrobot-készletet (készletet) telepített. A terv elkészülte után több mint 500 készlet (készlet) lesz, és a berendezések hálózatba kapcsolásának aránya eléri a 95%-ot. A hegesztősorok üzembe helyezése, 50 telepítése, a teljes termékcsalád automatizálási aránya elérte a 85%-ot.
