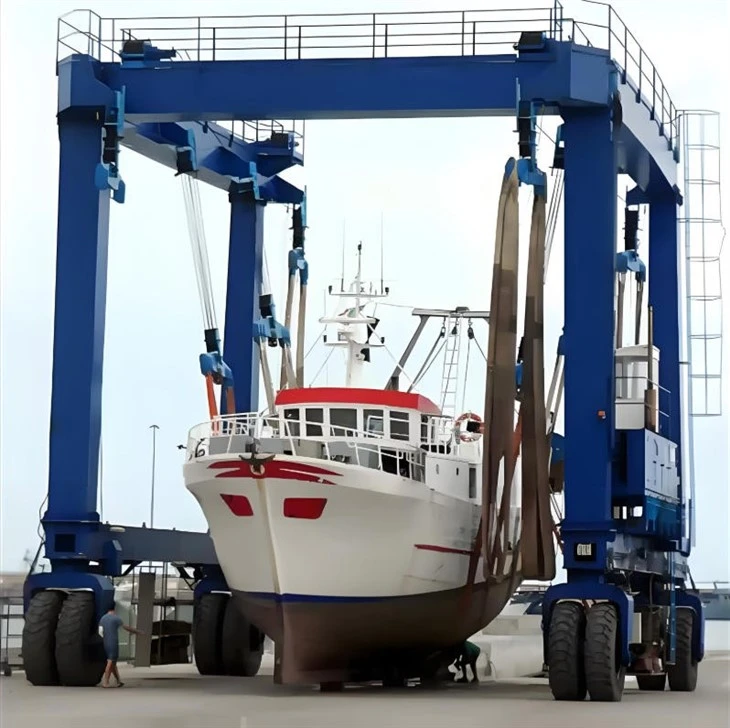

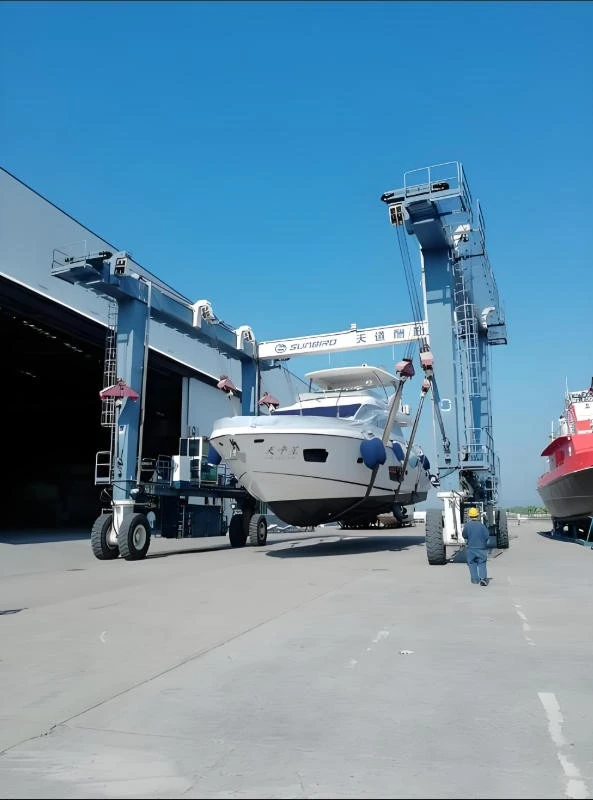

Mobil csónak kezelés emelő jacht tengeri utazó emelő daru

A Mobil csónakos emelő yacht Marine Travel Lift daruegy nagy teherbírású{0}}emelőrendszer, amelyet csónakok, jachtok és más tengeri hajók kezelésére terveztek karbantartás, tárolás vagy szállítás céljából. Ezek az emelők elengedhetetlenek a hajógyárakban, kikötőkben és hajójavító létesítményekben.

A 320 tonnás mobil csónakemelő főbb jellemzői:

Nagy terhelhetőség– Akár 320 tonna tömegű hajók emelésére is képes.

Mobilitás– Kerekekkel vagy lánctalpakkal szerelve a könnyű mozgás érdekében a szárazdokkokban vagy raktárterületeken.

Állítható pántok/karok– Különböző formájú és méretű hajótesthez illeszthető.

Hidraulikus vagy elektromos működés– Sima és szabályozott emelés/süllyesztés.

Stabilitás és Biztonság– Megerősített szerkezet biztonsági zárakkal és terhelésérzékelőkkel.

Sokoldalúság– Különböző típusú hajókat képes kezelni (üvegszálas, acél, alumínium).



Összehasonlítás: Boat Lifting Gantry vs. Travelift

Funkció	Gantry Crane	Travellift
Mobilitás	Fix vagy mobil	Mindig mobil (gumi)
Kapacitás	Akár 200+ tonna	Általában 25-100 tonna
Költség	Alsó (nincs szükség gödörre)	Magasabb (gödör szükséges)
Telepítés	Minimális alapozó	Megerősített dokkoló szükséges
Sokoldalúság	Bármilyen hajóhoz állítható	Hajóméretre korlátozva



A megfelelő csónakos portáldaru kiválasztása

Tényező	Megfontolás
Csónak súlya	Válasszon darut ezzel20-30%-kal nagyobb kapacitásmint a csónak maximális súlya.
Csónak mérete	Biztosítsa afesztáv és magasságilleszkedjen a hajó méretéhez.
Környezet	Rozsdamentes acéla sósvízállóság érdekében.
Mobilitási igények	Fix (állandó) vs. mobil (rugalmas).
Áramforrás	Elektromos (beltéri) vagy dízel/hidraulikus (kültéri).



Teherbírása 320 tonna
Fesztáv (szélesség) 3 - 12 méter (állítható)
Emelési magasság 3 - 10 méter
A3-A5 munkaosztály (könnyű és közepes igénybevétel)
Emelési sebesség 0.5 - 8 m/perc (változó)
Távolsági gerenda típusa Egy-/kétgerendás (doboz{0}}típus)
Tápellátás 220V/380V 3 fázisú vagy kézi
Vezérlési mód Függesztett vezérlés/vezeték nélküli távirányító
Emelő típus Elektromos láncos emelő / drótkötél-emelő
Travel Drive Manuális tolás vagy motoros
Korrózióvédelem Tűzi{0}}horganyzott vagy tengeri{1}}minőségű festék
Szélállóság Beaufort 6-os skáláig (kültéri használatra)
Üzemi hőmérséklet -20 fok és +50 fok között





A Mobil csónakos emelő yacht Marine Travel Lift daruegy nagy teherbírású{0}}emelőrendszer, amelyet nagy hajók kezelésére terveztek karbantartás, tárolás vagy szállítás céljából. Alul látható a kulcsalkatrészekáltalában egy ilyen rendszerben található:

1. Szerkezeti elemek

Fő gerendák/keretek– Nagy teherbírású-acél tartók, amelyek megtartják az emelő és a hajó súlyát.

Függőleges oszlopok/lábak– Stabilitást és magasságállítást biztosít.

Kereszttartók– Erősítse meg a szerkezetet, hogy megakadályozza az oldalirányú elmozdulást.

Kerékszerelvények/nyomok– Lehetővé teszi a mobilitást (sín{0}}alapú vagy gumiabroncsos{1}}rendszerek).







2. Emelőszerkezet

Hidraulikus hengerek– Biztosítsa az emelőerőt (szinkronban az egyenletes emeléshez).

Drótkötelek és csigák– Egyes kivitelekben emelésre használják.

Terítőrudak– Az emelőerőt egyenletesen ossza el a hajótesten.

Emelő hevederek/bölcsők– Állítható hevederek vagy párnázott bölcsők a csónak rögzítéséhez.













3. Tápellátás és vezérlőrendszer

Hidraulikus tápegység (HPU)– Meghajtja a hidraulikus hengereket.

Vezérlőpult– Kezelőfelület az emeléshez/süllyesztéshez (kézi vagy automatizált).

Érzékelők és mérőcellák– Figyelje a súlyeloszlást és megakadályozza a túlterhelést.

Vészleállító és biztonsági szelepek– Akadályozza meg a véletlen leejtést.





4. Mobilitási és helymeghatározó rendszer

Sínrendszer (ha sínre van{0}}szerelve)– Rögzített pályán irányítja a mozgást.

Kerékmotorok (ha önjárók{0}})– Elektromos vagy hidraulikus hajtásrendszerek.

Kormányzási mechanizmus– Irányszabályozáshoz mobil egységekben.

5. Biztonsági jellemzők

Túlterhelés elleni védelem– Megakadályozza a teherbírást meghaladó emelést.

Tippek elleni -rendszer– Biztosítja a stabilitást mozgás közben.

Zárócsapok/fékek– Álló helyzetben rögzíti az emelőt.

Vészhelyzeti kézi süllyesztés– Biztonsági mentés áramszünet esetén.



6. Opcionális bővítmények-

Távirányító– Vezeték nélküli működés a kényelem érdekében.

Automatizált szinkronizálás– PLC vezérléssel egyenletes emelést biztosít.

Korrózióálló-bevonatok– Tengeri környezethez.



VÁZLAT



Fő műszaki



A Mobil csónakos emelő yacht Marine Travel Lift daruegy nagy teherbírású-emelőrendszer, amelyet nagy csónakok, jachtok és tengeri hajók mozgatására terveztek hajógyárakban, kikötőkben és javítási létesítményekben. Íme a legfontosabb előnyei:

1. Nagy emelőképesség

Legfeljebb súlyú hajókat képes kezelni320 tonna, így alkalmas nagy jachtok, kereskedelmi hajók és kis hajók számára.

Ideális szárazdokkoláshoz, karbantartáshoz és szállításhoz.

2. Mobilitás és rugalmasság

felszerelvekerekes vagy lánctalpas{0}}rendszereka hajógyárak körüli könnyű mozgáshoz.

Nincs szükség állandó telepítésre, lehetővé tévegyors áthelyezésszükség szerint.

3. Térhatékonyság

Megszünteti a rögzített daruk vagy csúszdák szükségességét,értékes dokkolóhely megtakarítása.

Működhet benneszűk terekahol a hagyományos emelési módszerek nem praktikusak.

4. Sokoldalúság

Alkalmastöbbféle hajótípus(üvegszálas, acél, alumínium hajótestek).

Használhatóindítás, húzás és áthelyezéshajók.

5. Költséghatékony-

Csökkenti az infrastruktúra költségeitállandó szárazdokkhoz vagy utazóliftekhez képest.

Alacsonyabb munkaerőigényautomatizált vagy hidraulikus vezérlések miatt.

6. Biztonság és stabilitás

Hidraulikus szinkronizáláskiegyensúlyozott emelést biztosít.

Rögzítse az emelőhevedereket vagy a bölcsőketmegakadályozza a hajótest károsodását.

Vészleállító rendszerekbalesetmegelőzés érdekében.

7. Időmegtakarítás-

Gyorsabb, mint a hagyományos daruműveletek vagy vasúti rendszerek.

Engedélyezigyors hajótranszferkarbantartáshoz vagy tároláshoz.

8. Alkalmazkodóképesség a különböző környezetekhez

Használhatóbeltéren vagy kültéren, betonon, kavicson vagy megerősített felületeken.

Egyes modellekidőjárásálló-zord tengeri körülményekhez.



A Mobil csónakos emelő yacht Marine Travel Lift daruegy nagy teherbírású{0}}emelőrendszer, amelyet nagy hajók, például jachtok, kereskedelmi hajók és kishajók mozgatására terveztek kikötőkben, hajógyárakban és javító létesítményekben. Alkalmazásának legfontosabb szempontjai az alábbiak:

1. Elsődleges alkalmazások

Csónakemelés és vízre bocsátás: Biztonságosan felemeli és áthelyezi a csónakokat a vízbe és a vízből.

Száraz dokkolás: Az edényeket karbantartásra, javításra vagy tárolásra helyezi el.

Marina műveletek: Megkönnyíti a hajó hatékony mozgását a forgalmas kikötőkben.

Hajógyár és -javító létesítmények: Lehetővé teszi a hajók gyors áthelyezését szervizelés céljából.

Katonai és mentési műveletek: Járőrhajók és kishajók gyors bevetésére/helyreállítására használják.

2. Főbb jellemzők

Nagy terhelhetőség: Legfeljebb kezeli a hajókat320 metrikus tonna.

Mobilitás: Kerekekkel vagy hevederekkel felszerelve a könnyű áthelyezés érdekében.

Állítható hevederek/terítőrudak: Különböző formájú hajótestet alkalmaz.

Hidraulikus/elektromos működés: Sima és pontos emelést biztosít.

Biztonsági rendszerek: Tartalmazza a túlterhelés elleni védelmet, a vészleállítókat és a stabilizálást.

3. Előnyök

Térhatékonyság: Kiküszöböli a rögzített daruk vagy csúszdák szükségességét.

Sokoldalúság: Különféle hajótípusokkal működik (katamaránok, egytestűek stb.).

Költséghatékony-: Csökkenti a dokkolási időt és a munkát a hagyományos módszerekhez képest.

Gyors működés: Gyorsabb, mint a kisebb teherbírású utazófelvonók.

4. Tipikus felhasználók

Kikötők és jachtklubok

Hajógyártók

Haditengerészeti bázisok és parti őrség létesítményei

Kereskedelmi halászati ​​kikötők

Offshore szolgáltató cégek

5. Használat előtti szempontok

Földi stabilitás: Nehéz terhelést kell elviselnie (vasbeton vagy tömörített kavics).

A hajó méretei: Győződjön meg arról, hogy az emelő szélessége és emelési magassága megegyezik a hajóval.

Környezeti feltételek: A szél és a vízáramok befolyásolhatják a stabilitást emelés közben.



A gyártási folyamat aMobil csónakos emelő yacht Marine Travel Lift darutöbb szakaszból áll, a tervezéstől és az anyagbeszerzéstől a gyártásig, összeszerelésig, tesztelésig és szállításig. Az alábbiakban a gyártási folyamat részletes lebontása látható:

---

1. Tervezés és tervezés

Követelmények elemzése:Határozza meg a teherbírást (320 tonna), az emelési magasságot, a fesztávot, a mobilitási igényeket (sínre szerelt-vagy gumi-gumi) és a környezeti feltételeket (tengeri környezet ellenállása).

CAD modellezés:Hozzon létre 3D modelleket és végeselem-elemzési (FEA) szimulációkat a szerkezeti integritás biztosítása érdekében.

Mechanikai és elektromos tervezés:Tervezze meg az emelőszerkezetet, a kocsirendszert, a meghajtó mechanizmusokat és a vezérlőrendszereket (hidraulikus/elektromos).

Szabályozási megfelelőség:Biztosítsa a nemzetközi szabványok (ISO, DIN, FEM vagy ASME) betartását.

---

2. Anyagbeszerzés

Szerkezeti acél:Kiváló-minőségű acél (S355, Q345B) gerendákhoz, oszlopokhoz és gémekhez.

Hidraulikus alkatrészek:Hengerek, szivattyúk és szelepek emeléshez és mozgatáshoz.

Elektromos rendszerek:Motorok, PLC-k, érzékelők és vezérlőpanelek.

Drótkötelek és kévék:Nagy szakítószilárdságú{0}}acél kábelek és csigák.

Korrózióvédelem:Tengeri-minőségű festék, horganyzás vagy rozsdamentes acél a sósvízállóság érdekében.

---

3. Gyártási folyamat

A. Szerkezeti gyártás

Vágás:Acéllemezek plazma/oxi-üzemanyag vagy lézervágása.

Hegesztés:Merülő ívhegesztés (SAW) nehéz szakaszokhoz; kézi/MIG hegesztés kötésekhez.

Megmunkálás:Fúrás, marás és fúrás az alkatrészek pontos illesztéséhez.

Tartók és gém összeszerelése:Doboztartók vagy rácsos szerkezetek a főhídhoz/gémhez.

B. Mechanikai rendszerek

Emelő mechanizmus:Csörlők, dobok és fékrendszerek gyártása.

Kocsi és utazási rendszer:Sínek, kerekek és hajtómotorok vízszintes mozgáshoz.

Hidraulikus rendszer:Hengerek és szivattyúk integrálása az emeléshez/stabilizáláshoz.

C. Elektromos és vezérlőrendszerek

Vezetékek és érzékelők:Telepítsen végálláskapcsolókat, mérőcellákat és ütközésgátló{0}}rendszereket.

Vezérlőkabin:Vezetőfülke joystick/PLC{0}}alapú vezérlőkkel.

---

4. Összeszerelés és integráció

A főszerkezet felállítása:Csavarozza/hegessze le a hidat, a lábakat és a gémet.

Szerelési mechanikai rendszerek:Szereljen fel emelőket, kocsikat és meghajtókat.

Elektromos és hidraulikus csatlakozások:Csatlakoztassa a táp- és vezérlőrendszereket.

Korrózióvédelem:Vigyen fel alapozót, epoxi bevonatot és{0}}rozsdagátló kezelést.

---

5. Tesztelés és minőség-ellenőrzés

Terhelési teszt:

Statikus teszt:A névleges terhelés 125%-a (400 tonna) az alakváltozás ellenőrzéséhez.

Dinamikus teszt:Működési teszt 110%-os terhelésnél (352 tonna).

Funkcionális tesztek:

Emelés/süllyesztés, kocsimozgatás és mozgatási mechanizmusok.

Vészleállítás és biztonsági rendszer ellenőrzése.

NDT (nem{0}}roncsolásos tesztelés):Ultrahangos, mágneses részecskék vagy festék behatolási tesztek hegesztéseken.

---

6. Festés és felületkezelés

Homokfúvás:Felület előkészítés a festék tapadáshoz.

Alapozó és fedőbevonat:Tengeri-minőségű epoxi/poliuretán festék a korrózióállóság érdekében.

Jelölések és címkék:Biztonsági táblák, kapacitástáblák és figyelmeztető címkék.

---

7. Végső ellenőrzés és tanúsítás

Harmadik fél általi-ellenőrzés:Igény szerint osztályozó társaságok által (pl. DNV, LR, ABS).

Dokumentáció:Kézikönyvek, tesztjelentések és CE/ISO tanúsítványok biztosítása.

Ügyfél elfogadása:Szükség esetén ellenőrizze a webhelyen-.

---

8. Szétszerelés és szállítás (ha moduláris)

Szétszerelés:Bontsa szét szállítható részekre (gerendák, gépek).

Csomagolás:Védje az alkatrészeket a tengeri/közúti áruszállításhoz.

Összeszerelés a helyszínen:{0}}Technikai csapatok felügyelik az ügyfél telephelyén.

---

9. Telepítés és üzembe helyezés

Az alapozás előkészítése:Gondoskodjon a sínpályákról vagy a földi támasztékról a mobilitás érdekében.

Daru összeállítás:Szerelje újra-és igazítsa az összetevőket.

Végső tesztelés:Működési ellenőrzések ügyfél felügyelete mellett.

Edzés:Üzemeltetői és karbantartási képzés.

Műhely nézet:

A cég intelligens berendezés-felügyeleti platformot telepített, és 310 kezelő- és hegesztőrobot-készletet (készletet) telepített. A terv elkészülte után több mint 500 készlet (készlet) lesz, és a berendezések hálózatba kapcsolásának aránya eléri a 95%-ot. A hegesztősorok üzembe helyezése, 50 telepítése, a teljes termékcsalád automatizálási aránya elérte a 85%-ot.
