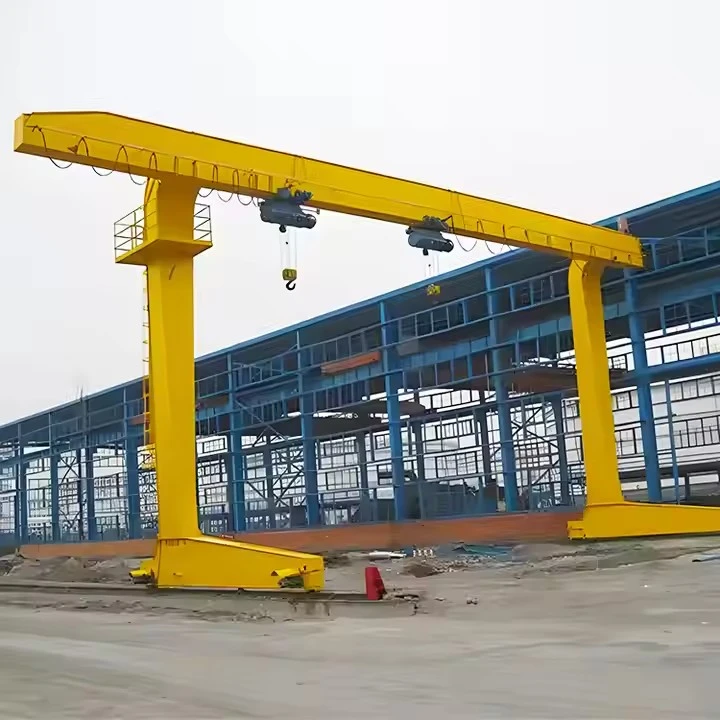

Mi az az MH típusú dobozos egygerendás portáldaru?

AnMH típusú dobozos egygerendás portáldarua portáldaru sajátos osztályozása, amely egyesíti aszimpla, doboz{0}}stílusú főtartóaKözepestől nehézig terjedő-terhelésű (MH)szolgáltatás minősítése. A „doboz” a gerenda üreges, téglalap alakú (dobozos) szerkezetére utal, amely kiváló szilárdságot és merevséget biztosít a szabványos I-gerendához képest.

Tekintse úgy, mint egy robusztus és sokoldalú igásló ipari udvarok és gyárak számára -erősebb, mint egy könnyű-daru, de költséghatékonyabb-, mint a kettős tartórendszer, és tökéletes a jelentős terhek gyakori kezelésére.



Az MH típusú dobozos egygerendás portáldaruk előnyei

Kiváló erő-/költségarány:{1}}A doboztartó biztosítja a kettős tartórendszerek szilárdságának és merevségének nagy részét, alacsonyabb költségek mellett, így rendkívül költséghatékony-megoldás{1}}nagy igénybevételű alkalmazásokhoz.

Csökkentett elhajlás:A doboz kialakítása minimálisra csökkenti a gerenda megereszkedését, sima és pontos terhelésszabályozást biztosítva.

Tartósság igényes használathoz:Minőségi alkatrészekből készült, hogy ellenálljon a rendszeres, nagy igénybevételnek ipari környezetben.

Sokoldalúság:Alkalmas beltéri és kültéri alkalmazásokhoz is, különféle iparágakban.

Alacsony belmagasság:Az alá{0}}függesztett kialakítás maximalizálja a gerenda alatt elérhető emelési magasságot.



Összehasonlítás: MH Doboztartó vs. Standard I-gerendatartó

Funkció	MH típusú doboztartó	Szabványos I-gerendatartó
Gerenda tervezés	Hegesztett dobozrész	Hengerelt I{0}}gerenda
Merevség és szilárdság	Felsőbbrendű	Jó
Csavarással szembeni ellenállás	Kiváló	Mérsékelt
Elhajlás terhelés alatt	Minimális	Több mint egy doboztartó
Ideális	Súlyosabb, gyakoribb használat	Könnyebb, ritkább használat

Következtetés:AMH típusú dobozos egygerendás portáldarua végleges intelligens választás azoknak a vállalkozásoknak, amelyeknek tartós, -teljesítményű emelési megoldásra van szükségük duplagerendás daru költsége nélkül. Robusztus dobozos tartószerkezete megbízható teljesítményt biztosít gyakori, nagy terhelések mellett, így az ipari anyagmozgatási feladatok széles köréhez nélkülözhetetlen eszköz.



Teherbírása 320 tonna
Fesztáv (szélesség) 3 - 12 méter (állítható)
Emelési magasság 3 - 10 méter
A3-A5 munkaosztály (könnyű és közepes igénybevétel)
Emelési sebesség 0.5 - 8 m/perc (változó)
Távolsági gerenda típusa Egy-/kétgerendás (doboz{0}}típus)
Tápellátás 220V/380V 3 fázisú vagy kézi
Vezérlési mód Függesztett vezérlés/vezeték nélküli távirányító
Emelő típus Elektromos láncos emelő / drótkötél-emelő
Travel Drive Manuális tolás vagy motoros
Korrózióvédelem Tűzi{0}}horganyzott vagy tengeri{1}}minőségű festék
Szélállóság Beaufort 6-os skáláig (kültéri használatra)
Üzemi hőmérséklet -20 fok és +50 fok között

AMH típusú doboz{0}}szerkezetű egygerendás portáldaruegy könnyű és közepes teherbírású emelőgép, amelyet széles körben használnak gyárakban, raktárakban, raktárépületekben és kültéri anyagmozgatásban. Alkatrészeit stabilitásra, megbízhatóságra és egyszerű karbantartásra tervezték.

1. Doboz-Típus főtartó

Hegesztett doboz-szelvény gerenda

Nagy merevség és alacsony önsúly

Támogatja az emelőt és a kocsi haladó pályáját (I-gerenda vagy négyszögletes sín)

2. Végkocsik

Csatlakoztassa a főtartót a portál lábakhoz

Mozgó kerekekkel és hajtómotorokkal felszerelve

Sima, stabil hosszú{0}}mozgást biztosít



3. Gantry lábak (tartókeret)

Függőleges acéllábak, amelyek megtámasztják a gerendát

Lehet egy-keret vagy egyenes{1}}lábas stílus

Helyezze át a terhet közvetlenül a talajra vagy a sínre

4. Kocsi és emelő (elektromos emelő)

Jellemzően felszereltCD/MD drótkötél-emelővagyeurópai{0}}stílusú emelő

Tartalmazza:

Emelő motor

Sebességváltó

Drótkötél és dob

Horogblokk

Fékrendszer

Vízszintesen mozog a főtartó alsó karimája mentén



5. Daru haladási mechanizmusa

Meghajtó motorok (egyszeres vagy dupla)

Fogaskerék reduktor

Kerekek és tengelyek

Lehetővé teszi a hosszirányú mozgást a talajsínek mentén





6. Elektromos rendszer

Áramelosztó szekrény

Kontaktorok, relék, PLC/VFD (opcionális)

Elektromos vezetékek és védelmi rendszer

Kábelvezető rendszer (kábeldob vagy lapos{0}}kábelköpeny)

7. Vezérlőrendszer

Opciók:

Medálvezérlés

Vezeték nélküli távirányító

Fülkevezérlés (opcionális)

Túlterhelés elleni védelemmel, végálláskapcsolókkal, vészleállítóval rendelkezik





8. Biztonsági védőeszközök

Túlterhelés korlátozó

Emelési magasság korlátozó

Menet végállás kapcsolók

Sínseprő

Pufferek és végállások

Vészleállító gomb

Opcionális ütközésgátló{0}}érzékelők több daruhoz

🔧 Opcionális komponensek

Frekvenciaváltó (VFD) a simább mozgásért

Esővédő az emelőhöz

Szélálló bilincs kültéri használatra

Lengésgátló-vezérlés

Rozsdamentes acél elektromos szekrény zord környezetekhez

VÁZLAT



Fő műszaki



Az MH típusú dobozos egygerendás portáldaru előnyei

1. Könnyű kialakítás és költségmegtakarítás

A dobozos{0}}egygerendás szerkezet jelentősen csökkenti a daru önsúlyát{1}}.

Az alacsonyabb anyagfelhasználás eredményeként agazdaságosabb megoldása kettős{0}}gerendás darukhoz képest.

2. Egyszerű telepítés és karbantartás

Egyszerű szerkezet kevesebb komponenssel.

A karbantartási pontokhoz való könnyű hozzáférés csökkenti az állásidőt és a szervizköltséget.

3. Nagy merevség és stabil teljesítmény

A hegesztett doboztartó erős csavarási ellenállást biztosít.

Stabil és sima emelést biztosít gyakori használat mellett is.

4. Hatékony helykihasználás

A kompakt kialakítás maximális emelési magasságot biztosít minimális épülettávolság mellett.

Ideális kis és közepes méretű{0}} munkaterületekhez.

5. Több vezérlési lehetőség

Függesztett vezérlés, vezeték nélküli távirányító vagy kabinvezérlés (opcionális).

Rugalmas működés a különböző munkakörnyezetekhez.

6. Erős alkalmazkodóképesség

Alkalmas beltéri és kültéri használatra.

Felszerelhetődrótkötél-emelő, láncos emelő vagy európai emelő.

7. Magas biztonsági előírások

Túlterhelés elleni védelemmel, végálláskapcsolókkal, vészleállítóval és pufferrel rendelkezik.

Opcionális kilengésgátló -és VFD vezérlés a simább és biztonságosabb működés érdekében.

8. Testreszabható konfiguráció

A fesztáv, az emelési magasság, a sebesség és az emelő típusa az ügyfél igényei szerint testreszabható.

Az MH típusú dobozos egygerendás portáldaru alkalmazásai

Az MH típus akönnyű---közepes teljesítményportáldarut széles körben használnak anyagmozgatásra különböző iparágakban, beleértve:

1. Raktárak és műhelyek

Emelőanyagok, alkatrészek és késztermékek.

Ideális összeszerelési, megmunkálási és karbantartási feladatokhoz.

2. Kültéri udvarok és tárolóhelyek

Acél anyagok, csövek, lemezek és fa kezelése.

Logisztikai pályaudvarokon, teherpályaudvarokon és elosztóközpontokban használják.

3. Építkezések

Építőanyagok, például betontömbök, gerendák és szerszámok szállítása.

Hatékony ideiglenes vagy állandó emelési műveletekhez.

4. Gyártó üzemek

Alkalmas gépgyártáshoz, gyártóüzemekhez és gyártósorokhoz.

5. Vasút és közlekedés

Rakományok be- és kirakodása vasúti raktárokban és logisztikai csomópontokban.

6. Márvány, gránit és kő feldolgozása

Födémek, tömbök és nehéz kőtermékek biztonságos emelésére használható.

7. Kis hajógyárak és javítógyárak

Anyagkezelés kis hajókhoz, motorokhoz és tengeri alkatrészekhez.

Az MH típusú dobozos egygerendás portáldaru gyártási folyamata szigorú minőség-ellenőrzési{0}}szabványokat követ a nagy szilárdság, megbízhatóság és hosszú élettartam érdekében. A tipikus gyártási eljárás a következőket tartalmazza:



1. Nyersanyag kiválasztása és ellenőrzése

Válasszon kiváló{0}}minőségű szerkezeti acéllemezeket és profilokat.

A nyersanyagok ultrahangos és mechanikus vizsgálata a belső hibák igazolására.

Az acél minőségét, vastagságát és tanúsítványait a QC ellenőrizte a gyártás megkezdése előtt.



2. CNC vágás és lemez előkészítés

HasználatCNC plazma/lézervágó gépekfőtartó és végtartó lemezek vágására.

Automatikus élcsiszolás és ferde élezés a hegesztés pontos előkészítéséhez.

Minden alkatrész címkével ellátott a nyomon követhetőség és az összeszerelés pontossága érdekében.



3. Gerenda összeszerelés és hegesztés

Főtartó gyártás

Felső fedőlemezzel, alsó lemezzel és szalaglemezekkel kialakított dobozszerkezet.

CO₂ gáz-árnyékolt automatikus hegesztés vagy merülőíves hegesztés.

Hosszanti és keresztirányú hegesztések a hegesztési eljárás specifikációja (WPS) szerint.

Végkocsi gyártás

Kerékülések, merevítők és csatlakozóbordák megmunkálása.

Összeszerelés és hegesztés CNC rásegítéssel a geometriai pontosság érdekében.



4. Stresszoldás és sörétszórás

Teljes tartófeszesség-mentesítő kezelés (természetes öregedés vagy hőkezelés).

Sörétrobbantás aSa2.5felületi minőség a rozsda, vízkő és hegesztési maradványok eltávolítására.

A felületi érdesség a festék tapadásához optimalizálva.



5. Megmunkálás és precíziós korrekció

Keréktengelyek, csatlakozókarimák és szerelési felületek megmunkálása.

Méretellenőrzés és korrekció:

A gerenda egyenessége

Íveltség

Függőlegesség

Kerékbeállítás és tolerancia



6. Festés és korróziógátló -kezelés

Alapozó: Cink{0}}dús epoxi vagy epoxi-rozsdamentes alapozó.

Középső bevonat: Epoxi alapú bevonat.

Fedőréteg: poliuretán befejező festék.

A teljes filmvastagság általában120–240 μmmunkakörnyezettől függően.



7. Emelők gyártása és összeszerelése

TelepítéseCD/MD elektromos drótkötél-emelővagy egyedi emelő.

Az emelőszerkezet a következőket tartalmazza:

Motor

Sebességváltó

Dob

Drótkötél

Horogblokk

Végálláskapcsolók

Dinamikus terhelési és terhelés nélküli{0}}futási tesztek végrehajtva.



8. Elektromos rendszer és vezérlés

Elektromos panelek, főrelé vezérlés vagy inverteres vezérlőrendszer telepítése.

Az áramellátás, a kocsi üzemeltetése és a biztonsági berendezések bekötése.

Telepítése:

Túlterhelés korlátozó

Vészleállítás

Fázisvédelem

Ütközésgátló-érzékelők (opcionális)



9. Elő-Összeszerelés és próbaüzem

Tartótartó, végkocsik, emelő és elektromos rendszer ideiglenes elő-szerelése.

Magatartás:

Nincs-terhelési teszt

Statikus terhelési teszt (a névleges terhelés 125%-a)

Dinamikus terhelési teszt (a névleges terhelés 110%-a)

Az utazás és az emelés szinkronizálásának ellenőrzése



10. Végső ellenőrzés és csomagolás

Végső QC ellenőrzés az ISO 9001 és a daru szabványok szerint.

Festés{0}}javítás és rozsdavédelem a szállításhoz.

Csomagolás:

Műanyag fólia

Acél raklap

Megerősített fa tokok elektromos alkatrészekhez

Szállítási okmányok és ellenőrzési jelentések kiállítva.



11. Szállítási és telepítési támogatás

Szerelési rajzokat, alapozási elrendezést és használati útmutatókat biztosítson.

Ha szükséges,{0}}helyszíni mérnöki útmutatás áll rendelkezésre.

Végső üzembe helyezés az ügyfél telephelyén.

Műhely nézet:

A cég intelligens berendezés-felügyeleti platformot telepített, és 310 kezelő- és hegesztőrobot-készletet (készletet) telepített. A terv elkészülte után több mint 500 készlet (készlet) lesz, és a berendezések hálózatba kapcsolásának aránya eléri a 95%-ot. A hegesztősorok üzembe helyezése, 50 telepítése, a teljes termékcsalád automatizálási aránya elérte a 85%-ot.
